电气图线号有什么标准吗?
电气图的线号的标准有：连接点标识 对于任一个电气元器件，它上面的连接点是不会相同的。
电气制图中，标注线号采用“L、N、G（或PE）”这三个分别表示火、零、地的字母并加上四位数字的组成来表示。该类线号主要用于标注在空气开关上下的连接端、开关电源的AC220V输入端或UPS、滤波器等强电设备的相关连线中。
一般来说，线号经过了电气元件后就必须改变。比如电源R S T 经过接触器到 电机的编号必须为 U V W。 还有的编号规则是，图纸页码，列数，行数。
二次电气图线号标注规则
1、根据《火力发电厂、变电所二次接线设计技术规定》： 强电控制回路截面不应小于5mm^2，弱电回路截面不应小于0.5mm^2。 以下还有好多规定。。都在第六章第五节中。
2、对二次回路图中，各回路的标号应采用文字——数字的混合标号系统；一般的回路标号，可有三位或四位数字组成。
3、电气制图中，标注线号采用“L、N、G（或PE）”这三个分别表示火、零、地的字母并加上四位数字的组成来表示。该类线号主要用于标注在空气开关上下的连接端、开关电源的AC220V输入端或UPS、滤波器等强电设备的相关连线中。
4、连接点标识 对于任一个电气元器件，它上面的连接点是不会相同的。
对二次回路标记按哪几种编号法?

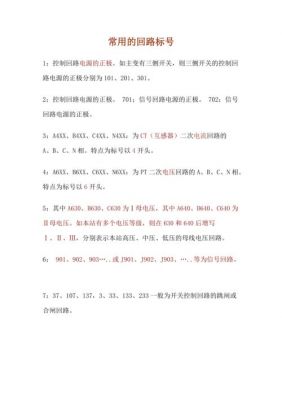

1、电气二次回路线号标注原则：线号标注一般采用数字或数字和文字的组合，它表明了回路的性质和用途。回路标号的基本原则是：凡是各设备间要用控制电缆经端子排进行联系的，都要按回路原则进行标号。

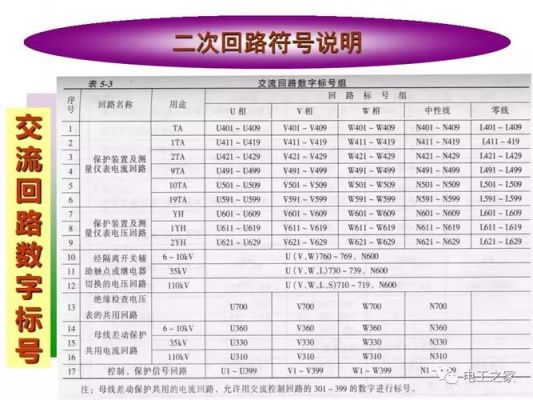

2、对于二次回路的标号按线的性质用途进行编号叫回路编号法。二次回路的编号根据等电位的原则进行，对于二次回路的标号，按线的走向、按设备端子进行编号叫相对编号法。
3、相对编号法也叫相对标号法，是在每个接线端子处标明它所连结对象的编号，以表明二者之间相互连接关系的一种方法。是二次回路中应用最广泛的编号方法。绝对编号法是互相标明对侧的编号。回路编号法是按照回路的顺序进行编号。
4、数字编号是从控制电源一端开始以奇数顺序依次编号（如..），每经过一个元件增加一个数，线路的连接点视为同一编号；经过执行元件（如继电器线圈）后，数字以偶数顺序依次编号（如..）。
5、给予专用的标号组。甲的端子上标乙的端子号，乙的端子标出甲的端子号。这个编号标在每个设备的端子连接线的线头处。在实际设备的接线柱以及端子排的端子接线头上都标有以相对编号法的编号，以标明连接的去向。
到此，以上就是小编对于二次回路线路编号原则及编号规则的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
