protel中贴片电阻的封装是什么啊?注意是16个脚的??
零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。是纯粹的空间概念.因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。
都是贴片元件封装，只不过是元件宽度不一样。宽度SOL-16SOJ-16SO-16。SO-16为最常用的封装。
贴片电阻常见封装有9种，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的eia(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603封装就是指英制代码。
在设计时就得设置你所用的贴片的封装，如果你用的是直插的电阻，就选用相应的普通电阻封装。如果你的电阻的瓦数是2W，你就得根据所买的2W电阻的大小来设定相应的电阻封装。
贴片电阻、贴片电容、贴片电阻、封装
风华代理商-南京南山（最新代理证编号：FHJXS201507）回答你：以风华高科的贴片电阻和贴片电容为例：贴片电容和贴片电阻的规格尺寸（就是你说的”封装“）采用英制代码表示。

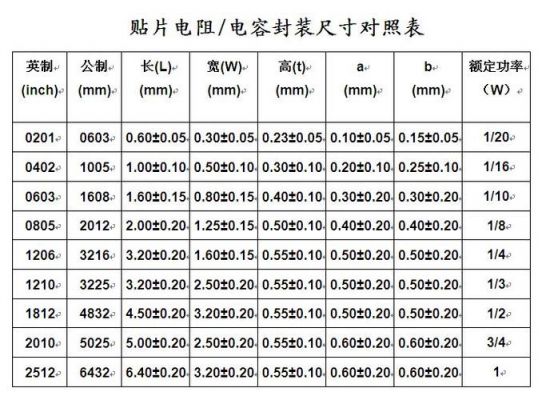

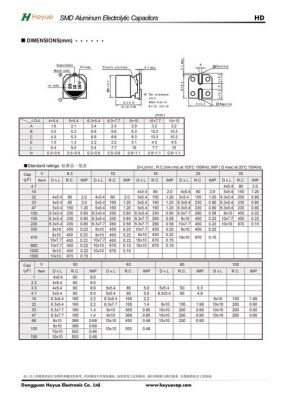

根据贴片电阻外形体积的大小，有9种封装尺寸，不同的封装尺寸，它的额定功率也不一样。贴片电容的封装尺寸和贴片电阻一样。
贴片电容有多种封装形式，常见的封装类型包括以下几种：0402封装：这是一种非常小型的封装，尺寸为0.04英寸 × 0.02英寸（0毫米 × 0.5毫米）。
贴片电容有几种封装
1、封装 1KV 221 1206封装 1KV 102 1206封装 1KV 222 1206封装 1KV 472 1206封装 1KV 103 1206封装 630V 104 1812封装 10U/25V 1210封装 10U/16V 1206封装 以上都为陶瓷X7R材质，耐温-55-125度。
2、电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见。
3、可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0800603；有极性电容钽电容，贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多。
4、5 0603 这些，是英寸表示的，陶瓷电容的封装规格，材质很多，最常用的有COG，X7R，X5R等。钽电容是电解电容的一种，是有极性的，容量可以做的大些。
请问ad9的贴片电容电阻封装在哪个库里头啊?
也就是孔。但其实你选哪个都行，因为封装是一样，取决于你将来在板子上焊接哪个。摆放好，如下：上面接电源，可以是5V，也可以是3V，下面接IO。导线连接元器件。接下来，使用导线连接排针、电阻、LED。
名称只是个虚妄的东西。而且“0805”不符合IPC标准命名制度。我想你需要的封装就是CAPC2512x，就在默认库中。
新建一个原理图档，打开它，打开库，点击库的下拉箭头，改为所有库，然后下面的游览窗口里就列有库里的所有元件了，筛选一下就可以找到电阻电容，再双而某个电阻就进入了该电阻所在的库，你就知道它在哪一个库里了。
贴片电阻规格、封装、尺寸?
根据贴片电阻外形体积的大小，有9种封装尺寸，不同的封装尺寸，它的额定功率也不一样。贴片电容的封装尺寸和贴片电阻一样。
贴片电阻常见封装有9种，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA（美国电子工业协会）代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603封装就是指英制代码。

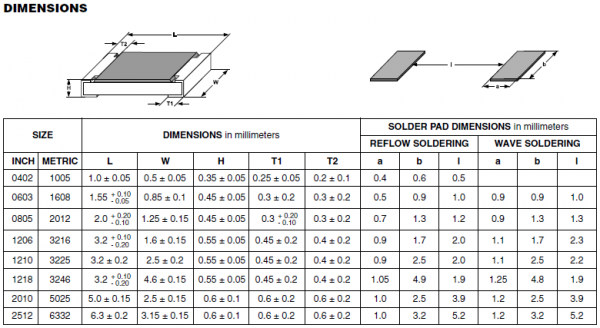

贴片电容和贴片电阻的规格尺寸（就是你说的”封装“）采用英制代码表示。0402，0603，0805三者的最主要区别就是：外形尺寸的不同。（当然因为贴片电阻尺寸的不同，三者的额定功率等参数也可能不同）。
尺寸大小：贴片电阻1206元件长是120密尔，宽是60密尔；贴片电阻0805封装元件长是80密尔，宽是50密尔。电阻功率：1206封装是1/4W电阻；0805封装是1/10W电阻。
目前最常用的贴片电阻是010002004060080120121812010和2512等10种贴片封装形式，而贴片电阻的尺寸则以两种不同的代码表示。
贴片电阻目前最为常见封装有01000200406008012012181202512等10种贴片封装形式，同时贴片电阻也用两种尺寸代码来表示。
到此，以上就是小编对于贴片电容电阻尺寸规格的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
