冲击电压发生器产生的波形有哪些?
电路中的寄生电感和分布电容、回路电阻和寄生电阻等等形成的综合阻抗，也参与到这个过程，尤其是产生了寄生振荡（除了脉冲本身频率外的各次衍生谐波），其中以3次和5次谐波的电压能量最大。
冲击电压发生器主要用于电力设备等试品进行雷电冲击电压全波、雷电冲击电压截波和操作冲击电压波的冲击电压试验，检验绝缘性能。100～10000kV系列各种容量成套冲击电压（电流）试验装置。
冲击电压发生器介绍 冲击电压发生器可以产生标准雷电波、操作波、截波、陡波等冲击电压波，用作模拟设备在雷击过电压、操作过电压等短时高电压冲击作用下的耐受特性试验。
发生器的点火触发是通过触发最下一级的球隙使之放电而完成的。因此最下一级的球隙被设计成三间隙结构。触发脉冲是由一个高电平，快速变化的脉冲电压。它是由点火脉冲放大器产生的。
标准雷电截波是标准雷电冲击波经过2～5μs截断的波形。冲击电压发生器是高电压试验室的基本试验设备之一。中国已建的冲击电压发生器最高额定电压为6MV，有的国家个别的高达10MV。
250/2500us是什么意思
额定电压较高的试验变压器，多采取1A制，即允许变压器高压线圈中持续流过1A，如250kV试验变压器容量为250kVA，500kV试验变压器容量为500kVA，因为较高电压的被试设备的外形尺寸较大，设备等效电容也较大，需要试验电源提供更多的负荷电流。
扭矩扳手上面u/s是表示使用单位，通常是英制单位和公制单位的转换。其中U代表英制，S代表公制，一些扭矩扳手既可以使用英制单位，也可以使用公制单位，因此需要通过调整扭矩扳手上的U/S开关，来切换使用单位。
U是电压，S是行程，这个元件是一个阀芯位置反馈装置。可以把把阀芯位置，也就是阀芯开口大小，反馈给比例控制信号，自行调整信号大小，完成一个闭环控制。
路亚伦2500s表示禧玛诺的一种假饵，纺车轮型号为2500s。其中2500是大小，s是浅线杯。
U：表示上行，也可以是三相电中的“U”相；S：表示停止，也能表示三相电中的“S”相；D：表示下行，也能表示直流，还可以表示二极管。我说的仅仅是一两个例子，所以，具体表示什么，还看用在什么地方。
雷电冲击试验波形缩写

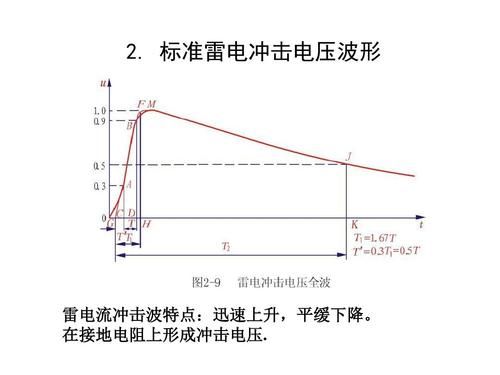

为此国际电工委员会和国家标准规定了标准雷电冲击全波及截波的波形和标准操作冲击电压波形。标准雷电冲击是指波前时间T1为2μs，半波峰值时间T2为50μs的雷电冲击全波，如图3-3-2所示。
电压冲击是一台即能做冲击电压试验，又可做雷电模拟冲击试验的完美试验设备。
家标准《高电压试验技术 第一部分 一般试验要求》将雷电冲击电压波形分为标准雷电冲击（全波）、标准雷电冲击截波特殊雷电冲击。
到此，以上就是小编对于雷电冲击电压标准波形图的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
