本篇目录：
- 1、梯形螺纹外径计算
- 2、Tr40×6螺纹中径尺寸是多少?
- 3、6mm梯形螺纹具体尺寸
- 4、数控车床T型螺纹怎么车
- 5、Tr120X6内螺纹尺寸是多少:
- 6、普通车床车削梯形外螺纹时的进刀深度和槽底宽度怎么算,内螺纹呢,
梯形螺纹外径计算
梯形螺纹计算公式如下：牙型角：α=30°。螺距P： 由螺纹标准确定，牙顶间隙ac P=5～5 ac=0.25；P=6～12 ac=0.5；P=14～44 ac=1。外螺纹：大径d 公称直径。
外螺纹：大径d 公称直径。内螺纹：大径D4=d+2ac；中径D2=d2；小径D1=d-P；牙高H4=h3；牙顶宽f=0.366P；牙槽底宽。w=0.366P-0.536ac。螺纹升角ψ：tgψ=P/πd2。
按照GB/T14791--1993规定，计算公式如下：H=0.866P；h=0.5413P；D2（d2)=D-0.6495P；D1(d1）=D-0825P 其中：H---牙型理论高度，P---螺距，D---大径(外径），D1---小径（内径）。
螺纹小径基本尺寸(D1或d1) =螺纹基本尺寸(D或d)-螺距（P）×系数（系数=0825）工作高度，两相配合螺纹牙型上相互重合部分在垂直于螺纹轴线方向上的距离等。
螺距5 外螺纹大径是24，内螺纹小径是25 螺距是指相邻两个螺纹牙之间的距离。你可以查一下机械手册 你选的这个螺距好像不太好，对应24的标准螺距是8。选5有点不太合适。你再考虑一下看看。
Tr40×6螺纹中径尺寸是多少?
1、螺纹特征代号大径×导程(P螺距)旋向—公差代号—旋合长度代号。梯形螺纹的特征代号为：Tr。
2、梯形螺纹牙槽底宽w=0.366P-0.536ac。P是螺距，ac是牙顶间隙。
3、含义 M42的螺栓尺寸，M42内径=42-5*0.5413*2=31283(设为粗牙螺纹时)，普通三角螺纹的小径d=M-P*0.5413*2，式中M为螺纹的大径，P为螺距。
4、表示梯形螺纹，公称直径是40，导程4，螺纹中径公差带为7e。国家标准规定的标准螺纹标注方法中：第一个字母代表螺纹代号，例如：M表示普通螺纹、G表示非螺纹密封的管螺纹、R表示用螺纹密封的管螺纹、Tr表示梯形螺纹等。
6mm梯形螺纹具体尺寸
1、mm螺距的梯形螺纹牙底宽＝0.366P＝0.366＊6＝196mm。当然，这是按30度牙型角计算的，其它角度仅供参考。
2、挑丝牙深=螺距x1=6mm，梯形螺纹代号Tr，直径100mm，螺距6mm，牙顶宽6x0.366=196mm，牙底宽牙顶宽加0.5mm间隙等于69mm。牙形角30度。
3、梯形螺纹tr3232×6的基本尺寸：内螺纹大径33mm、中径29mm、小径26mm；外螺纹大径32mm、中径29mm、小径25mm；螺距=6mm；中径位置牙宽=牙厚=螺距/2=3mm；牙深=螺距/2+0.5=5mm；齿高5mm。
4、公称直径为30mm，螺距为6mm的单线右旋梯形螺纹：tr30*6，其中中径为27mm，大径为31mm，小径23，24，公称直径为30mm，螺距为3mm的单线右旋梯形螺纹：tr30*3。
5、梯形螺纹尺寸：计算：（根据基本尺寸计算公示表）单边牙高：h3=0.5p+ac=0.5×6+0.5=5mm。梯形螺纹放至小径：d3=d—2h3=36—2×5=29mm。牙顶宽：f=f=0.366×P=0.366×6=196≈2。
数控车床T型螺纹怎么车
选用G76指令，采用斜进法进行编程加工。名称，代号，计算公式。
数控不是太了解，但普通车床车T型螺纹时要不要退刀槽那要看具体情况了，如果与螺纹相邻的轴径小于螺纹小径，就不需要退刀槽，如果螺纹相邻的轴径大于螺纹小径，当然要退刀槽了。
磨削好车刀，定好角度。安装牢固，对刀看偏离度。计算好牙宽，一般为0.366t，实际要稍小一些。
用G76螺纹车削复合循环加工，G76是斜进法车螺纹，可以加工Tr50×8的梯形螺纹。用宏程序编程，采用分层法加工。
该方法在数控车床上可采用G76指令来实现。交错切削法：螺纹车刀沿牙型角方向交错间隙进给至牙深。该方法类同于斜进法，也可在数控车床上采用G76指令来实现。
Tr120X6内螺纹尺寸是多少:
1、TR是米制梯形螺纹的代号，12是公称直径，也就是说，这个梯形螺纹的大径为12mm，6（P3）在这里是表示导程和牙距P，所以这是双头的梯形螺纹，牙距为3，导程为6。
2、为：螺纹直径为14，螺距为5，钻孔在15～155。
3、内螺纹中径，小径公差均是7H，内螺纹中径（+0.224 ，0），小径公差（+0.335 ， 0） 对补充问题的“1//4-36 UNS-2A”是美制统一螺纹。1/4英寸螺纹，每英寸36牙，UNS表示UN系列标准螺距以外的特殊系列。
4、内螺纹：大径D4=d+2ac；中径D2=d2；小径D1=d-P；牙高H4=h3；牙顶宽f=0.366P；牙槽底宽w=0.366P-0.563ac。

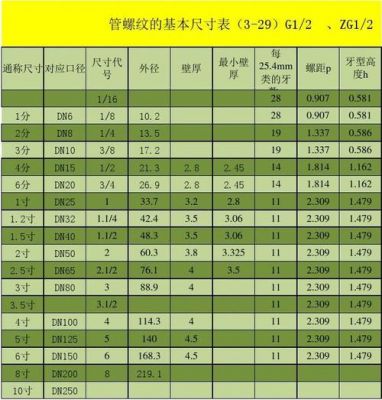

5、分管螺纹的尺寸：外径2442，中径2281，小径2119，螺纹角度55度，每吋牙数14扣。没有5分。英制螺纹是螺纹尺寸用英制标注，按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。
6、梯形螺纹tr3232×6的基本尺寸：内螺纹大径33mm、中径29mm、小径26mm；外螺纹大径32mm、中径29mm、小径25mm；螺距=6mm；中径位置 牙宽=牙厚=螺距/2=3mm；牙深=螺距/2+0.5=5mm；齿高 5mm。
普通车床车削梯形外螺纹时的进刀深度和槽底宽度怎么算,内螺纹呢,
车梯形螺纹Tr36*4，槽底宽为 0.336P=0.336 X 4 =344。
内螺纹：大径D4=d+2ac；中径D2=d2；小径D1=d-P；牙高H4=h3；牙顶宽f=0.366P；牙槽底宽w=0.366P-0.536ac。螺纹升角ψ：tgψ=P/πd2。螺纹代号：单线螺纹：Tr40×6-6h-L。
底径16一1X2=18mm。望给采。螺纹 问题七：车螺纹时，进刀深度怎么计算 一般就是0.65乘以螺距，比如：2MM的螺距，切削深度就是2*0.65=3MM。
到此，以上就是小编对于管螺纹标准的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
