本篇目录：
- 1、TVS二极管怎么测试
- 2、TVS二极管简介
- 3、如何判断TVS的正负极
- 4、双向tvs怎检测好坏
TVS二极管怎么测试
1、将万用表置于R×1K挡，测双向触发二极管的正、反向电阻值都应为无穷大。
2、对于单向TVS管，可以按照普通二极管的测量方法，可测出其正、反向电阻，正向电阻为4K5，反向电阻为无穷大；否则，说明TVS管性能不良或已坏。
3、你好，对于单向的TVS管我们首先可以用万用表来测量好坏，直接按照普通的测量二极体方法即可，可以测量出它的正向和反向电阻。一般正向的电阻为4k5左右，反向的电阻是无穷大。
4、测试时，摇动兆欧表，万同样的方法测出VBR值。最后将VBO与VBR进行比较，两者的绝对值之差越小，说明被测双向触发二极管的对称性越好。
5、楼主你好，对于双向TVS管怎么测好坏呢，当然了首先我们可以用万用表来测量，当万用表测量双向时，会有一个很大的电阻，反过来也是，如果TVS出现了问题，那么这个电阻值就不正常了。
6、瞬态电压抑制二极管的钳位电压不是绝对固定不变的，会随电流而变化，初始导通时的电压较低些，当电流达到极限值时，二极管两端的电压（钳位电压）就达到最大值。
TVS二极管简介

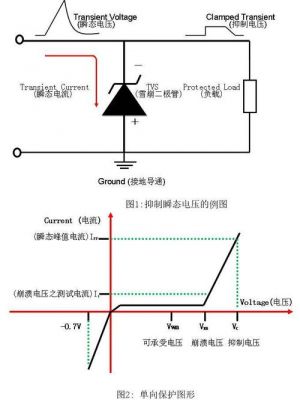

TVS(Transient Voltage Suppressor)二极管，又称为瞬态抑制二极管，是普遍使用的一种新型高效电路保护器件，它具有极快的响应时间（亚纳秒级）和相当高的浪涌吸收能力。
TVS（Transient Voltage Suppressors）二极管，是在齐纳二极管工艺基础上发明的一种新型高效电路保护元器件，亦称TVS管、瞬态电压抑制二极管、瞬变抑制二极管、瞬态电压抑制器、雪崩击穿二极管等，有单向和双向之分。
TVS管是一种常见的浪涌抑制元件，它具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差小，及钳位电压容易控制等多个优点。
如何判断TVS的正负极
单向TVS有正负极之分，双向TVS没有正负极之分。TVS在实际应用时，接线时要区分正负极。TVS正极要与电路的负极相接，TVS负极要跟电路的正极相接。由此可知，只有单向TVS接线时，要注意；双向TVS接线时，是不需要区分正负极的。
SMBJ3A单向TVS二极管 如图所示，可知，这是单向TVS二极管，有阴极线的一端为负极，另一端为正极。同时还可以根据型号来判断，如SMBJ3A，尾缀后面是A，是单向；尾缀后面如果是CA，则是双向。
最简单的方法就是直接看二极管的外观，通过外观，我们可以看见负极一般印有黑色或者银色圆环，正极则没有。金属封装的二极管管体从外形上看正极的一段为平面形，负极的一段为半圆面形。
贴片TVS管有单双向之分，尾缀是CA的是双向，双向TVS二极管没有正负之分；尾缀是A的是单向TVS二极管，一头有阴极线的是负极。由此可知，SMBJ0CA属于双向TVS管，没有正负之分。
双向tvs怎检测好坏
1、TVS二极管好坏如何检测？借用万用表R1k挡来测量TVS管的好坏。对于单向TVS管，可以按照普通二极管的测量方法，可测出其正、反向电阻，正向电阻为4K5，反向电阻为无穷大；否则，说明TVS管性能不良或已坏。
2、测量：黑表笔接有银色杠的一端，红表笔接另一端。万用表档位为二极管档位或蜂鸣档位。正常显示为0L(无穷大)。正常。型号：CA 系列 测量：方法如第2点。正负、负正正反测量都为0L(无穷大)即为正常。
3、对于一些双向型的TVS管，我们可以任意调换红、黑表笔来测量，其两引脚间的电阻值均应该 为无穷大，如果不是，那就明管子已经损坏或者性能上有些不良。
到此，以上就是小编对于tvs管检测好坏的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
