急急急!!!请问在电路图中温度控制器和断路器如何表示?
1、W表示．电子温控和机械温控不一样。一般的温控器有温度传感器、电源、输出的触点组成，这是成套的电器，不能用一个符号表示！温控器的接线无非是接输入输出最主要的2个部位接好线，和供电电源就可以正常的工作了。
2、时控开关在电路图中怎么表示画出来 时控开关没有单独的图形，画一个方框，方框内标上k，在方框外标上时控开关型号。
3、QF。断路器一般由触头系统，灭弧系统，操作机构，脱扣器，外壳等构成。当短路时大电流（一般10至12倍）产生的磁场克服反力弹簧，脱扣器拉动操作机构动作，开关瞬时跳闸。

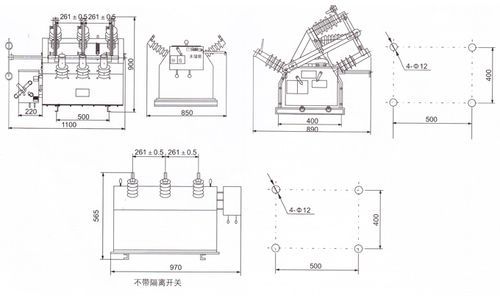

断路器一次图怎么画
1、左图是小车式母线电压互感器，二次侧星形绕组中性点直接接地，有一开口三角形副绕组。在高压熔断器前并联有避雷器或过压保护器。
2、(1)单一稳定状态的手动或机电元件，如继电器、接触器、制动器和离合器在非激励或断电状态。在特定情况下，为了有助于对图的理解，也可以表示在激励或通电状态，但此时应在图中说明。(2)断路器和隔离开关在断开(OFF)位置。

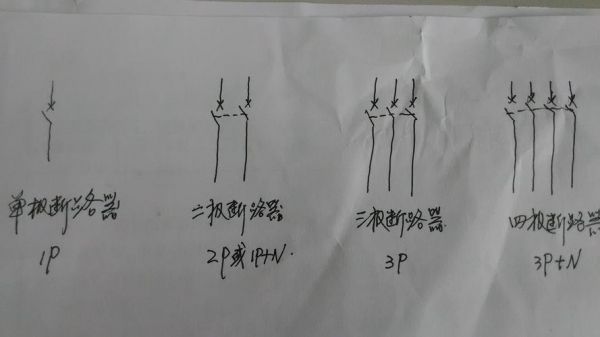

3、断路器的辅助触头在电气布线图中画法：这是一个二极断路器加一个常闭辅助触阔大和一个常开辅助触头的画法，辅助触头是跟断路器一起动作的，常开和常闭触头是指在断路器分闸的情况下而言。
4、手绘的，有些潦草了，但是你的功能能够实现满足。数量清单：4P微型断路器1个，3P微型断路器2个，接触器2个，热继电器2个，按钮2个，时间继电器1个，熔断器1个。
5、【开关，灯泡，插座】在房间里，所以要画一张电气平面布置图。如果再细分的话，就应该画一张照明平面布置图和插座平面布置图。
6、一般来说1开头的指110kV，2开头指220kV，3开头指35kV，9开头的指10kV。针对你所说的35kV变电站，先说说开关的命名规律：301 一般是指1号35kV主变的35kV侧进线断路器，300 一般是指35KV母联断路器。
断路器的辅助触头在电气布线图中如何画?
断路器的辅助触头在电气布线图中画法：这是一个二极断路器加一个常闭辅助触阔大和一个常开辅助触头的画法，辅助触头是跟断路器一起动作的，常开和常闭触头是指在断路器分闸的情况下而言。
画电气原理图的一般规律如下：画主电路绘制主电路时，应依规定的电气图形符号用粗实线画出主要控制、保护等用电设备，如断路器、熔断器、变频器、热继电器、电动机等，并依次标明相关的文字符号。

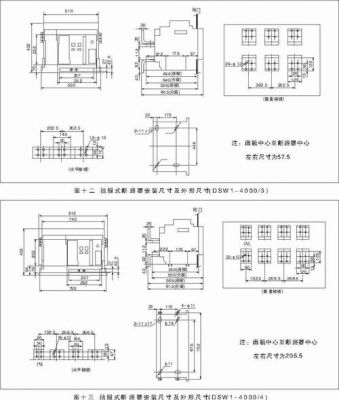

欠电压，分励脱扣器及电动操作控制部分装在左侧，其中欠电压、分励脱扣器通过脱扣器与放大机构相 连，以减少断路器的脱扣力。12对辅助触头供用户联接二次回路用，面板上有显示断。
接触器主触点、辅助触点和线圈的电气符号见下图 其它符号请等待，画好后补上 本如果能够对你有所帮助，就是我的万幸。
断路器符号及图形如下图所示：断路器能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。
QF。断路器一般由触头系统，灭弧系统，操作机构，脱扣器，外壳等构成。当短路时大电流（一般10至12倍）产生的磁场克服反力弹簧，脱扣器拉动操作机构动作，开关瞬时跳闸。
