本篇目录：
- 1、变频器的rst接什么?
- 2、变频器接线图有谁会的吗?谁能给我分析一下的吗?
- 3、电机用变频器实物接线图
- 4、交—直—交变频器的主电路图是怎么构成的?
- 5、变频器控制回路接线实物接线,用中间继电器的接线
变频器的rst接什么?
1、变频器输入端R，S，T代表接入电源的相序。在变频器的接线中，主线路有电源和负载的接线端子，其中R、S、T三接线柱分别接入电源的A、B、C相，有的变频器连线图上有“L1/R、L2/S、L3/T”标示。
2、R、S、T表示变频器的进线端，接入380V交流电。U、V、W表示变频器的输出端，接电机的三个端子。
3、RST表示三相电源输入，UVW表示输出。这两个不能搞错 在变频器的接线中，主线路有电源和负载的接线端子。其中R、S、T三接线柱分别接入电源的A、B、C相，有的变频器连线图上有“L1/R、L2/S、L3/T”标示。
变频器接线图有谁会的吗?谁能给我分析一下的吗?
主电路的接线 电源应接到变频器输入端R、S、T接线端子上，一定不能接到变频器输出端（U、V、W）上，否则将损坏变频器。接线后，零碎线头必须清除干净，零碎线头可能造成异常，失灵和故障，必须始终保持变频器清洁。
可以从中看出接线的整体解析是：有三相电源输入、输出连接电机以及制动电阻、控制电源灯端子。

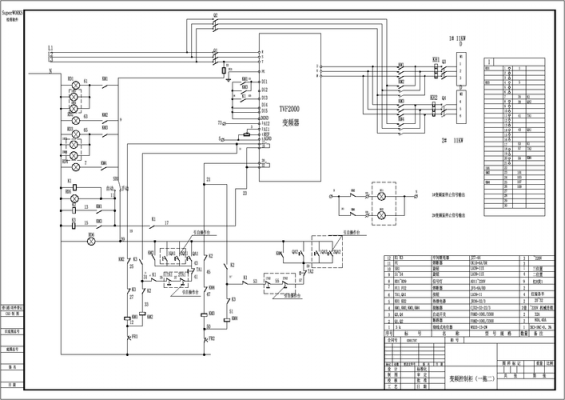

变频器接线图 上图是一副变频器接线图。在变频器的安装中，有一些问题是需要注意的。例如变频器本身有较强的电磁干扰，会干扰一些设备的工作，因此我们可以在变频器的输出电缆上加上电缆套。
变频器控制接线主要包括：给定信号；反馈信号；启停控制；转向控制；5加减速及时间控制；输出信号。
电压型变频器和电流型变频器，电压型变频器是将直流电直接变为交流变频器，电流型是将电流源的直流直接变为交流电。
电机用变频器实物接线图
1、水泵变频器接线如下图所示：变频器： 变频器（Variable-frequency Drive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。
2、制动单元、驱动单元、检测单元微处理单元等组成。
3、变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。
4、变频器工作原理：主电路是给异步电动机提供调压调频电源的电力变换部分，变频器的主电路大体上可分为两类：电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容。
5、PLC 的输入、输出端子的接线应与端子板的端子连接。信号灯、按钮、接触器的接线也要与端子板的端子连接。各元件的端子都和端子板连接后，在做电路的连接。
交—直—交变频器的主电路图是怎么构成的?
1、交直交变频器的主电路包括哪些组成：主电路；控制电路；外接端子；操作面板四部分组成。
2、交-直-交变频器主电路包括三个组成部分：整流主电路、中间电路和逆变电路。
3、交一直一交变频器是由哪几部分组成的各部分的作用 主电路 是给异步电动机提供调压调频电源的电力变换部分，变频器的主电路大体上可分为两类：电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容。
4、简单来说，交直交机器，包含输入部分，输出部分和控制部分。输入部分，你可以简单理解为一个直流稳压电源的电路，包含整流器（整流），滤波（电容器），稳压（稳压管）以及中间会有部分变压（变压器）供控制电路使用。
5、控制电路由以下电路组成：频率、电压的运算电路、主电路的电压、电流检测电路、电动机的速度检测电路、将运算电路的控制信号进行放大的驱动电路，以及逆变器和电动机的保护电路。在图中点划线内，无速度检测电路为开环控制。
6、交－直－交型变频器原理图 由图可知，变频器由主电路（包括整流器、中间直流环节、逆变器）和控制回路组成。各部分的功能如下： 整流器 它的作用是把三相(或单相)交流电源整流成直流电。

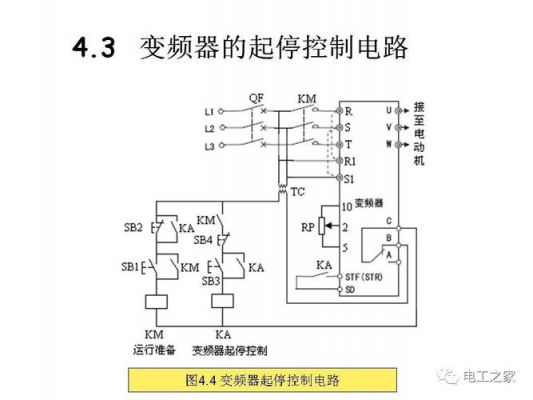

变频器控制回路接线实物接线,用中间继电器的接线
只需将中间继电器常开触点并接在变频器小线桩头处，中间继申器一得电，变频器即工作。先决条件是1先接通变频器电源 2变频器拾制面板上先预选外部接线控制。
变频器主回路接线：(R、S、T)分别为电源进电，变频器输出端子（U、V、W）分别接到电动机上。
，看说明书，找出以下端子（各品牌变频器叫法不同）（控制运行停止）+10V端子，模拟量输入端子和对地端子（控制速度）2，外加一个继电器，启动按钮让它吸合，停止按钮让它断开。
台达变频器主回路接线：(R、S、T)分别为电源进电，变频器输出端子(U、V、W)分别接到电动机上。
到此，以上就是小编对于变频器符合的标准的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
