本篇目录：
380v配电箱怎么接线,求图
1、v三相电的接线方法是：绿线、红线、蓝线接火线、黄线接地线（零线）。

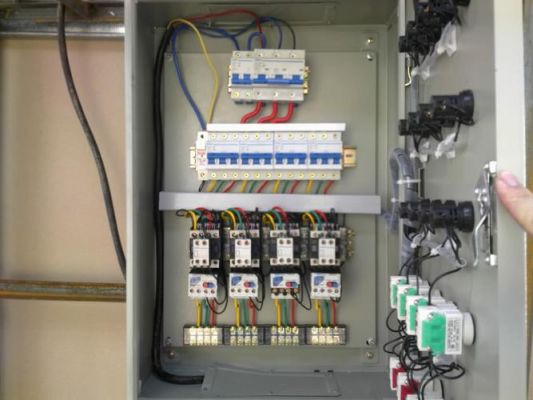

2、第一张图：黑色电缆不应该从熔断开关的下桩头接，应该是通过配电箱的下面预留的孔洞穿线，然后接在漏保下。配电箱的下面预留的孔洞没有保护橡胶套，进出电缆容易破皮。配电箱门和箱体没有接地线连线。
3、单电机(箱内)接线有两种，一种是角接，电机内部有上下两排端子，共6个端子。两个端子用金属片或铜线垂直连接在一起，共三组，电源进线。三相导线可以分别连接到三组端子。
4、有两种接法：是在三相电中取任意的两相中接上就可以了。千万别接上零线，那样就成220V的电了。还有一种是三相的，把三条火线接入用电器就可以了。如果有转向的电器。任意调换两条线就好了。
5、你画的电加热管是星形连接，且是三相三线。电源是三相380V，那么落在加热管上的电压是220V，不是380V。
6、V接法： W2，U2，V2三根线柱两两连接，3根接入的火线分别与U1，V1，W1连接即可。
380v配电箱怎么接线?
三相电有三根火线，通常叫A相（U相）、B相（V相）、C相（W相）；每相之间的相位相差120度，相与相之（AB、AC、BC）间的电压是380V；一般的供电线路都是三相五线制，除了刚才说的三根火线，还有一根零线、一根地线。
v三相电的接线方法是：绿线、红线、蓝线接火线、黄线接地线（零线）。
黑色电缆不应该从熔断开关的下桩头接，应该是通过配电箱的下面预留的孔洞穿线，然后接在漏保下。配电箱的下面预留的孔洞没有保护橡胶套，进出电缆容易破皮。配电箱门和箱体没有接地线连线。电线没有横平竖直。
380V电三相五线制接法
1、三相五线制分为T接地方式和TN接地方式，其中TN又具体分为TN-S， TN-C， TN-C-S三种方式。
2、三相五线制是指：三相电和3根相线加一根地线一根零线。
3、具体来说，就是：三根火线，一根零线。总共四根线。现在所提的五线接法，也叫“三相五线制”。这个接法当中，除了三根火线，一根零线之外，还有一根保护接地线。总共五根线。这样的接法，安全性更高。
4、三相五线制：三根相线A、B、C，一根零线N，一根接地线PE。三相A、B、C从变压器三相引出，零线由变压器中性点引出并接地，接地线由统一的接地极引出。如果取任意一根380V相线加零线构成220V供电线路。
5、v三相电动机的接线方法 (1)1)380v三相电动机的第一种连接方式是星形(Y)连接，将电动机中三相定子绕组的首端或尾端连接起来，三相定子绕组的另一端通入三相交流电运行。适用于三千瓦以下的三相异步感应电动机。
到此，以上就是小编对于三相电怎么接配电箱图解的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
