小鸭洗衣机定时器怎么接线

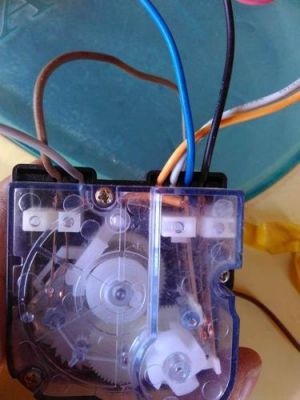

1、您好，通常洗衣机定时器有6根线：其中一边的2根线又分为一短一长，长的接电源线，短的接在转换器中间。另外4根线，2根长线分别连接电容和电机，另外两个短线分别转换器两个接头相连接即可。
2、查阅说明书：首先需要仔细阅读小鸭子洗衣机的说明书，了解洗衣机的工作原理和各部位的功能，从而对接线方法有一个大致的印象。拆卸外壳：将洗衣机的外壳拆卸下来，看到内部电路板和各个接口。
3、，通常用的是六线定时器一边有两根线，一边有四根 线。2，两根线的一边有一根长线，一根短线。长线接电源进线(即 火线-红色)，短线接强弱转换器的中间。
洗衣机定时器怎么接线?
您好，通常洗衣机定时器有6根线：其中一边的2根线又分为一短一长，长的接电源线，短的接在转换器中间。另外4根线，2根长线分别连接电容和电机，另外两个短线分别转换器两个接头相连接即可。
首先，打开洗衣机外壳，找到洗涤定时器的位置。然后，注意到定时器上标注的接线端口，根据需要连接相应的导线。通常，洗衣机洗涤定时器有几个不同的端口，如电源端口、电机端口、中继器端口等。

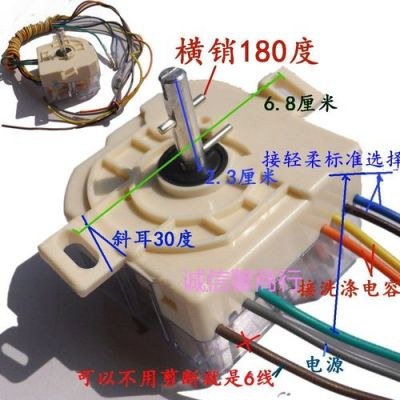

小鸭洗衣机定时器接线方法：以六线为例，一边是二根线，一个到电源，一根到轻柔标准转换开关，四个线那边，短线的那二个是到轻柔标准转换开关的，长的那二个线是到电机的，只要掌握这个规律，不会错的。
脱水电机电容定时器一侧有两根线，另一侧有四根线。其中这两条线的一边有一条长线和一条短线。长线接进电源线里，短线接强弱变换器中间。
严格按照旧的计时器接线位置来连接新的。6条电线一边4条，2长2短；另一边2条，1长1短。一共3条长线裸线头，通过洗衣机机体内套管连接到电机电容，剩余的3条短的都带有母插头，与模式开关公插头连接。
定时器接线很有规律，一边是两根线，一边是电源，一边是至柔标开关，四根线在那里，两根短线是至柔标开关，两根长线是至电机即可。机械定时器故障是洗衣机维修中最常见的故障之一。而且经常很难买到原装的定时器，更换更麻烦。
半自动双桶洗衣机脱水电机电容定时器怎么接线
红线和黄线之间接运转电容，红线接火线 ，蓝线接零线。电机的外壳上一般都有一个标签，标签上都印有接线图。三根线电机一般都是三色标准电线，红黄蓝。蓝色线是公共线，接220V零线，红线和黄线之间接运转电容。
洗涤电机另外两根线和从上盖定时器下来的线相接洗涤电容（一般10-12uf）接在这两根线上。甩干电机的运行线（一般堵为红色）接在上盖甩干定时器下来的线上和甩干电容(一般为4-6uf)的其中一根线接上。
双桶洗衣机甩干桶电机是单相电机，单相电机里面有两组线圈，一组是主线圈，另一组是副线圈也叫启动线圈。启动线圈与启动电容器相配合，电机才能转动。
可以用串联来做。电容器线不划分正负极。电源线有三根电线。一条双色线是地线，这两条线不区分正极和负极。本系列电动机内部装有碳刷，慢慢磨损。能接触电火花。强电磁干扰。高速。固定／转子线圈。
洗涤电机另外两根线和从上盖定时器下来的线相接、、洗涤电容（一般10-12uf）接在这两根线上。甩干电机的运行线（一般堵为红色）接在上盖甩干定时器下来的线上..和甩干电容(一般为4-6uf)的其中一根线接上。
洗衣机三线定时器怎么改成六线定时器,线要怎么接?
按照这两个接线图，对比连接。如果你不懂，建议你最好找一个师傅协同你，做好这个替换工作。
首先，确定洗衣机的电源线，通常为三根线，即火线、零线和地线。将洗衣机的电源线分别与定时器的对应线相连，确保连接牢固。接下来，找到定时器的控制线，通常有两根，用来控制洗衣机定时启动和停止。

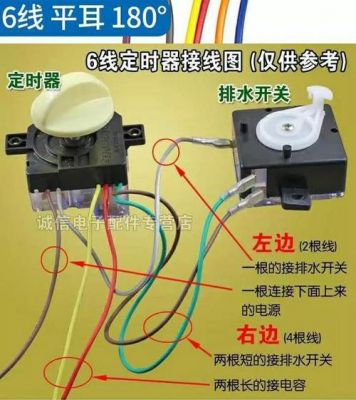

六线定时器一边有两根线，一边有四根线。两根线的一边有一根长线，一根短线。长线接电源进线(即火线-红色)，短线接强弱转换器的中间。
根线的定时器，一般每2根一组，其中电源组1根接电源，1根接琴键开关公共端，另外2根接琴键开关组，2根接电容器组。定时器的用途，按不同的需要进行大范围的计数。
您好，通常洗衣机定时器有6根线：其中一边的2根线又分为一短一长，长的接电源线，短的接在转换器中间。另外4根线，2根长线分别连接电容和电机，另外两个短线分别转换器两个接头相连接即可。
到此，以上就是小编对于洗衣机的定时器怎么接线图解的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
