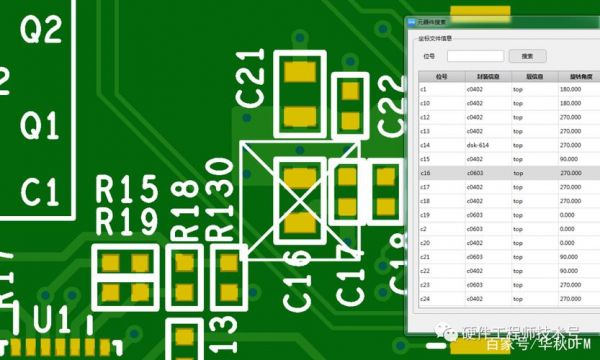

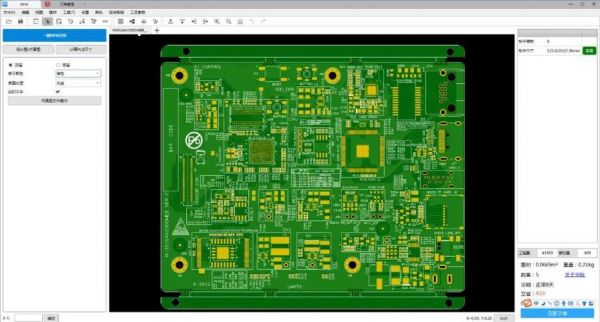

如何解决器件在PCB上显示绿色的问题?
可能是元件间距太小 可能是元件引脚间距太小 如果有Room 可以删除Room 或 在Room范围内布局 如果还未能解决问题，请将你的现象截图上传。
在没有什么操作状态下，直接按L进入层与颜色设置，把右边的那个绿色的 DRC Error Markers 选项后面Show那个勾去掉，点OK就可以了。。
原因：出现亮绿色主要是出现错误造成 解决方法：错误的原因很多，需要根据实际情况解决：如果元器件过近引起的，设置下安全间距。周围的元器件重叠，只需要挪动元器件到新的位置，就可以解除。
中有一个Enabled 选项不打钩就可以了。或者可以在Tools--design rules check--Placement--component clearance 的Online栏中的钩去掉--run design rule check.这样哪怕是零件重叠（正反面同时布零件）也不会显绿。
这种情况一般是自己制作的元件 ，在绘制库文件的时候没有设置原点，或不是在原点上画的。在画图时移动光标时光标就会跳到原点上而离开了元件。
altiumdesigner画PCB时出现绿色了,怎么解决?
打开altium designer 15。选择“new”。选择“project”选择 “pcb project”。这里选择储存路径。同样的，在“new”里选择“schematic”。单击“libraries”，放置元件。单击“libraries ”设置库。
如果认为封装没错，那可以取消规则，警告就会消失。比较简单的是重复使用快捷键T+M。
altium designer 09丝印靠近焊盘显示绿色警告是设置错误造成的，解决方法为：选择“Rules”。新建一个规则。更改规名称。创建“IsVia”。创建“IsPolygon”。双击IsPolygon，选择直连即可。
打开altium designer设计图，如下图所示最小间隔为5mil。然后同时按住键盘D+R键 ，弹出规则编译器窗口，点击左侧展开clearance选项卡。
有一个图框没有删除，违反了软件的PCB设计规则就会出现绿色。另，一般情况下，画复杂PCB前需要先设定规则，如布线间距，布线宽度，过孔大小，多层布线的层叠关系，各种网络类等等。
ad10画PCB时元器件是绿色
在这种情况下，违反了规则设置。可能是焊盘间距太小或设备太靠近。可以检查以下规则是否符合要求并进行调整。如果没有，它们可以被忽略。检查规则。
有一个图框没有删除，违反了软件的PCB设计规则就会出现绿色。另，一般情况下，画复杂PCB前需要先设定规则，如布线间距，布线宽度，过孔大小，多层布线的层叠关系，各种网络类等等。
违反了软件的PCB设计规则就会出现绿色。比较大的可能是元件放到了zoom外。zoom在大的设计中用来将不同模块与功能部分分区布局与布线，简单设计可以不用zoom，原件从原理图update到PCB时，删除暗红色的zoom框即可。
看看是不是没有把线的net属性变更到和焊盘一致啊？试试双击那条绿色的线，更改net属性为你要连的元件的属性，应该就可以了。
直接画PCB，元件引脚没有网络，所以你用P，T连线会被DRC阻止，用P，L连线就可以。元件变绿色是违反了某项电气规则，和你直接画PCB不一定有关，大多数情况下应该是丝印离焊盘距离小于规定值引起的。
AD连线完白线怎么改绿
1、检查是不是在View Configurations里面改过Solder Mask的颜色，或者是不是干脆把Solder Mask给关了。
2、打开altium designer设计图，如下图所示最小间隔为5mil。然后同时按住键盘D+R键 ，弹出规则编译器窗口，点击左侧展开clearance选项卡。如果没有上图中的U10规则，到右侧点击回车输入下图名称，然后勾选即可新建规则。
3、里面会显示完整的错误信息。另外快捷键 先按一下T，再按一下M，可以消除错误警告，绿色会消失。若只要你移动下元件，就会变绿，说明你开启了实时DRC，可在设置里面关掉，操作方法很简单，百度吧。
4、首先打开ad10的抠图工具，将白线选中为需要抠掉的部分。其次点击属性更改为覆铜。最后点击确认会自动覆盖白线，将白线清楚。
5、Markers 选项后面Show那个勾去掉，点OK就可以了。。不过，这个要注意的就是，变绿表示违反规则，但实际上对于一些密集的PCB靠得近是没办法的，所以自己觉得可以就行了。PCB完成后还要多检查下。考虑下空间位置这些。。
6、如布线间距，布线宽度，过孔大小，多层布线的层叠关系，各种网络类等等。对于简单的板子，如果不需要软件帮助检查设计只需在层设置中关掉DRC检查就不会出现绿色了(PCB模式下快捷键 L，然后在右侧区域将DRC检查的钩去掉)。
AD09做pcb板时出现元件的焊盘是绿色的,我规则里已经扩大孔及焊盘的直径...
1、ad里pcb焊盘变绿原因是设计规则不满足软件的其实规则要求。当自己将原理图转换为PCB的时候，会出现全部元件变绿，或者部分元件变绿的情况。全部元件变绿就是没有把ROOM勾选删除掉。
2、也不一定是元件叠加，你快捷点D+R设置一下就OK了，若实在不行，就这样布局，然后快捷键：T+M 就好。希望采纳。
3、有一个图框没有删除，违反了软件的PCB设计规则就会出现绿色。另，一般情况下，画复杂PCB前需要先设定规则，如布线间距，布线宽度，过孔大小，多层布线的层叠关系，各种网络类等等。
4、那不应是过孔，而是焊盘，过孔和焊盘是有区别的，建封装库不应用过孔代替焊盘。会变绿色是因为所建的封装库，不符合PCB设计规则。这种情况可能是因为你用过孔代替焊盘造成的，你修改过来再看看。
5、如果有个sheet的透明框，删了就行。如果你设置过规则，那可能是间距设太小了。注意，焊盘跟丝印层太近也会警告，这个也可以在规则里设。
6、把那个生成pcb文件时出现的紫色的框框删除掉。
