本篇目录：
如何分析PCB的阻抗和损耗
1、阻抗计算自动化 此软件包含各种阻抗模块，人员通过选择特定模块，输入线宽，线距，介层厚度，铜厚，Er值等相关数据，可以算出阻抗结果。
2、多层板的结构：为了很好地对PCB进行阻抗控制，首先要了解PCB的结构：通常我们所说的多层板是由芯板和半固化片互相层叠压合而成的，芯板是一种硬质的、有特定厚度的、两面包铜的板材，是构成印制板的基础材料。

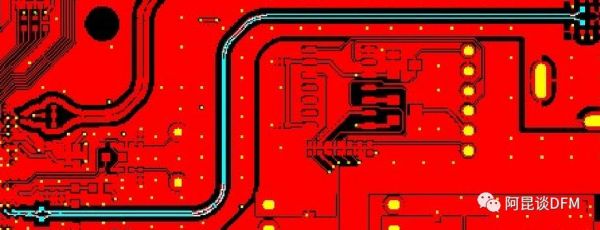

3、那么问题2：生产PCB时少转弯的阻抗线的阻抗更容易控制稳定性？少转弯不是为了控制稳定性，因为工艺的误差是一定的，对金属铜线蚀刻的误差不变。而是因为每一次转弯都会引起阻抗Z的少量变化，转弯多了，损耗加大，失配也增加。
4、PCB阻抗测试主要使用两种仪器：基于采样示波器的时域反射计TDR和基于网络分析仪的ENA-TDR TDR测量步骤：在软件界面里，点击TDR Setup 快捷图标，可以看到TDR/TDT的设置界面。

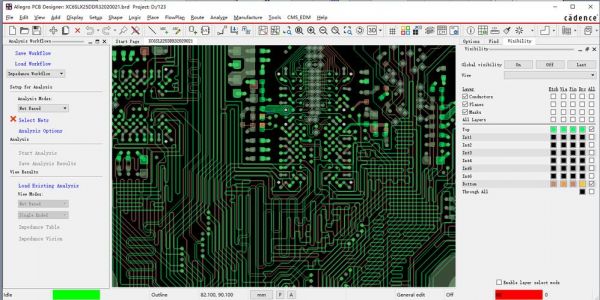

5、在网上下载一个Saturn PCB Toolkit软件可以计算PCB走线的阻抗、电感、电容。不知道你用的什么PCB软件，像cadence SPB 里面就有计算。
PCB板阻抗设计:阻抗线有无参考层阻抗如何变化?生产PCB时少转弯的阻抗...
输入输出端用的导线应尽量避免相邻平行。最好加线间地线，以免发生反馈耦合。印制板导线的最小宽度主要由导线与绝缘基板间的粘附强度和流过它们的电流值决定。
阻抗计算自动化 此软件包含各种阻抗模块，人员通过选择特定模块，输入线宽，线距，介层厚度，铜厚，Er值等相关数据，可以算出阻抗结果。
从PCB制造的角度来讲，影响阻抗和关键因素主要有：－线宽（w），线宽增加阻抗变小。－线距（s），距离增加阻抗增大。－线厚（t），线厚增加阻抗变小。－介质厚度（h），介质厚度越大，阻抗越大。
电化学阻抗奈奎斯特图怎么看
1、常见的电化学阻抗谱有两种：一种叫作奈奎斯特图（Nyquist plot），一种叫作波特图（Bode plot）；还有一种相位图。
2、颜色的位深度0－255，横向为输入：左边黑色为255，右边就为0；纵向为输出：上边为0，下边为255。这张图是RGB显示，它可以调出明暗度，如果是红色或其它色，则可调出饱和度。
3、实线表示这个系统的奈奎斯特图，可以看到，在高频情况( )下其输出会滞后输入270°，而且这个270°就是最大的滞后相位，因此奈奎斯特曲线会在第二象限沿着虚轴接近原点。
PCB线路板上的信号阻抗如何计算?
1、不同的走线方式都是可以通过计算得到对应的阻抗值。微带线（microstrip line）它由一根带状导线与地平面构成，中间是电介质。
2、写成数学公式即是：阻抗Z= R+i(ωL–1/（ωC）)。其中R为电阻，ωL为感抗，1/（ωC）为容抗。（1）如果(ωL–1/ωC) 0，称为“感性负载”；（2）反之，如果(ωL–1/ωC) 0称为“容性负载”。
3、一楼的计算方法是没有错的，这里的6欧姆，应该不是电路板上导线的特征阻抗，而是实际电阻，两个概念是有区别的。
到此，以上就是小编对于pcb中的阻抗线的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
