关于电工集成运算放大电路放大倍数的计算
放大倍数 = Uo/Ui=(-Ui/2)/Ui=-0.5。
集成运算放大器的固有放大倍数(开环放大倍数) 般在10000倍(折合80dB)以上。集成运算放大器开环放大倍数虽高，但是非线性很大，温度稳定性较差，没有互换性。所以集成运算放大器一般都是闭环(反馈)使用。
最好用同相放大，倍数为 (Rf+R1)/R1， 你的要求约需3650倍。输入信号接运放＋，运放－经R1接地，经RF接输出即可。电源需要＋/－7V以上。
求集成运放电路的输出电压u。
1、该电路增益为一，所以输出电压等于输入电压，即3v。
2、∴uo=-5*0.5=-5Ⅴ Rp大小与uo无关，zhi起保护作用，一般可选Rp=R3。
3、按运放虚短特性，V-=V+=0v，所以R2和R3成并联=1k，U2=2 x 1k/(2k+1k)=2/3 v。(2-0)/(2k+1k)=(0-Uo)5k，Uo=-2 x 5k/3k=-10/3 v。
4、简单来说都是对运放的-端（因为放大电路都是负反馈）列一个KCL方程，并且-端与+端等电位（经常有人说是虚短），及流入运放里面的电流为0A(说是虚开）。
5、补偿电阻不参与计算，列公式为：由于输入正端与负端电压虚短，u+=u-=0，由右向左经过输入端20k欧姆电阻的电流i为：i=((u-)-(-1))/20k=1/20(mA)。输出电压Uo为：Uo=i*60k=3（V）。答案：Uo=3（V）。
集成运放计算
1、虚短即 V+ = V-，虚断即流入运放电流为0，V- =0=V+，(Ui - 0)/2R=(0 - Uo)/R Uo = -Ui/2 放大倍数 = Uo/Ui=(-Ui/2)/Ui=-0.5。
2、按运放虚短特性，V-=V+=0v，所以R2和R3成并联=1k，U2=2 x 1k/(2k+1k)=2/3 v。(2-0)/(2k+1k)=(0-Uo)5k，Uo=-2 x 5k/3k=-10/3 v。
3、求：ui：∵R2//R3=2/3K欧，R1=2K欧 ∴ui=(2*2/3)/(2+2/3)=(4/3)/(8/3)=0.5Ⅴ ∵Rf/R3=5倍 ∴uo=-5*0.5=-5Ⅴ Rp大小与uo无关，zhi起保护作用，一般可选Rp=R3。
4、放大倍数：56/(10+1)≈5 调节输出电压的直流电平，反相加法器V2 = -5*V1 - V*56，V为R4的上端，即滑动变阻器的分压。- V*56就是增加的直流电压。一般用来调节运放的失调电压，或者抬升电平方便ADC采集。

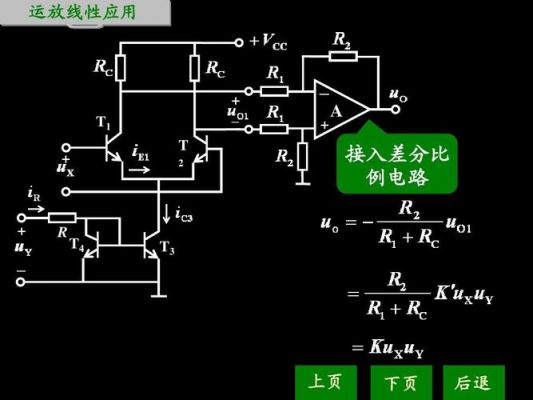

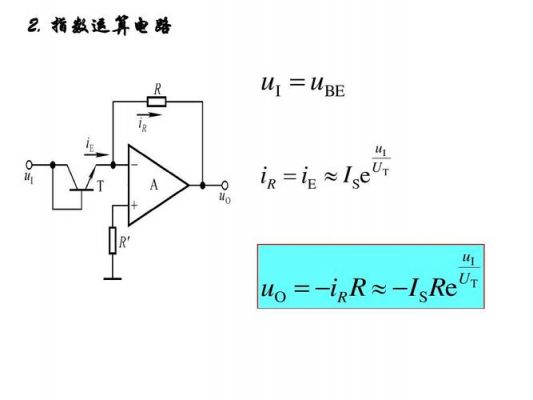

5、对数放大器利用三极管基极电流的指数特性通过对数运算将相乘转换为相加，其对数结果由指数放大器利用相同的原理通过指数运算转换为乘法结果。指数放大器和对数放大器均可用运放和三极管构成，具体电路可搜索对应关键词。
6、反相输入 输入信号从反相输入端引入的运算便是反相运算。图1所示是反相比例运算电路。输入信号经输入端电阻送到反相输入端，而同相输入端通过电阻接“地”。反馈电阻跨接在输出端和反相输入端之间。
集成运放及应用实验反相输入比例运算电路输出电压u0的计算公式是什么...
1、通过这个放大器电路中输入与输出的关系来计算一下增益。增益是Vout和Vin的比，即 Vout/Vin= (-I1xR2) / (I1xR1) =- R2/R1。所得增益为-，表示波形反相。
2、Uo=Ui*(-R2/R1)*(-R5/R4)=0.5*(-30/6)*(-10/10)V=5V 给两运放命名，左边的为A1，右边的为A2。
3、uo是反相的输出，接到同相的输入，uo2是同相的输出，接回到反相的输入。
4、运算放大器公式： u o = f ( u I 2 u I 1 ) i = 2 。可对微弱信号进行放大，还可做为反相、电压 跟随器，可对电信号做加减法运算。
5、运算放大器有两个输入端 a（反相输入端），b（同相输入端）和一个输出端 o。也分别被称为倒向输入端非倒向输入端和输出端。当电压 U- 加在a端和公共端（公共端是电压为零的点，相当于电路中的参考结点。
6、求：ui：∵R2//R3=2/3K欧，R1=2K欧 ∴ui=(2*2/3)/(2+2/3)=(4/3)/(8/3)=0.5Ⅴ ∵Rf/R3=5倍 ∴uo=-5*0.5=-5Ⅴ Rp大小与uo无关，zhi起保护作用，一般可选Rp=R3。
到此，以上就是小编对于集成运放电路怎么计算输出电压的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
