本篇目录：
西门子db头怎样接线
CPU的DP插头接出线，微动开关打在off位置；从站的DP插头接进线，微动开关打在on位置。
从以下接线图可以看出，我们需要做的就是将为PLC提供电源和为数字量输入点正 确接线。（三）如何与PLC通信呢？连接编程电缆 将编程电缆的USB口侧插在电脑上，DB接口插在PLC的PORT0或者PORT1上。
S7-200 CPU上的通讯端口是RS485，RS485 半双工接法为：RX+ 和TX+ 并联为Data+；RX- 和TX- 并联为Data-。RS485 全双工/RS422 接法为：FULL 和GND 短接；信号线为RX+，TX+，RX-，TX-，可根据需要连接GND。
电脑显示器连接线怎么接?
首先在电脑显示器的背面底部找到电脑显示器线的插槽。然后准备好电脑显示器线。之后将电脑显示器线插到电脑显示器的背面底部的电脑显示器线的插槽。接着在台式机机箱的背面找到电脑显示器线的插槽。
电源线插法：首先，将电源线插入电脑的背面，即插在24针电源插头（可查看电脑背面以查找此电源插头）上。其次，将电源线的另一端插入电源插座。这样就可以为电脑提供直流电源了。
要把显示屏和电脑链接起来，通常有以下几种方法： 使用显示器数据线：将显示器数据线连接到电脑的 USB 端口上，然后将显示器连接到数据线。显示器应该会自动启动并连接到电脑。
连接显示器的接线方法需要以下步骤：确定显示器的接口类型：常见的显示器接口类型有VGA、DVI、HDMI、DisplayPort等。在连接前需要确定显示器的接口类型，以便选择合适的连接线。
八段数码管dp怎么接
1、abcdefg、dp引脚接p1口或者p2口或p3口、p0口，2接p1口中的任意2个口，p1口、p2口、p3口各有8位准双向口，2的意思是表示位选通，表示单片机控制从左到右显示，还有你要知道你的led数码管是起什么作用。
2、数码管dp引脚接的是接控制端。根据查询相关公开信息显示，数码管dp引脚是控制端，如是数码管是共阳极的，那么dp是亮的话，就是接低电平，也就是说，你若dp脚始终点亮，那么始终接低电平，否则接高电平。
3、八段数码管，你要先辨认数码管共阴还是共阳，用万用表进行测量。然会在分辨笔端，就是A-B-C-D-E-F-G-DP.记录后，根据你的电路图，进行焊接。
4、为控制极，A、B、C、D、E、F、G、dp对应数码管显示段位。
5、八段共阳数码管（10脚）引脚图方法：将显示数字面对你，左下第一个为第一针，然后逆时针排序，右下为第五针，右上为第六针，左上为第十针。
6、这蛮简单啊，一般那个dp脚就是接单片机端口的第8个引脚，比如接P2^7，P3^7，P1^7，你若要显示或不显示，还要看你的数码管是共阳的还是共阴的，要么就为始终低电平，要么就始终为高电平。
dp转以太网转换器怎么接线
1、复制硬件后，调整系统设置，右键单击空白桌面，并在弹出右击菜单中选择屏幕分辨率。在弹出的屏幕分辨率设置窗口中，可以设置展开这些显示。设置显示器上的主显示器，然后单击“确定”。这样，双屏显示就成功了。
2、DP接口怎么接hdmi：首先需要准备一个DP接口转HDMI的转换器。然后用DP接口连接到显卡上面。最后再连接到显示器的HDMI线上就可以了。
3、第一种方式：在NVIDIA驱动面板中选择“设置数字视频”项目，再选择“更改Windows声音设置”。在弹出的面板中右键启用NVIDIA High Definition Audio就可以实现DP音频输出。
4、先制作DB9转RJ45的头，在做COM转换器，再一一连接。步骤：1，先连接DB9转RJ49转接头接线，按照下图顺序连接，DB9即为串行通信接口RS232 的9针 。，2，DB9转RJ45连线连接图。
5、dp转vga转换器这样用：将VGA、SDI、AV、SVideo、SDI、DVI、差分量YPbPr等接口的视频信号输出。将LR左右立体声音频或者5mm立体声音频使用红白莲花头音频或5mm音频线连接到视频转换器的音频输入接口。
6、首先需要通过MPI口配置cpu以太网参数，新增以太网连接，设置IP地址，完成后编译下载硬件配置。然后更改PC-PG为tcp-ip，设置计算机网卡ip地址和cpuIP地址为同一网段。
西门子dp接头中间串了几个接头如何接线,及开关置于什么状态

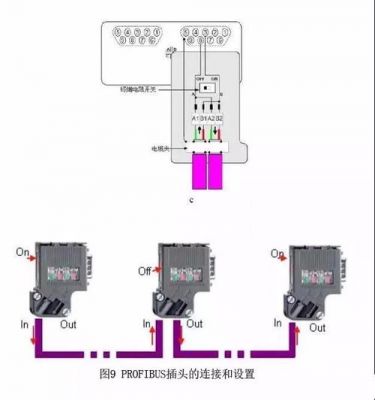

1、CPU的DP插头接出线，微动开关打在off位置；从站的DP插头接进线，微动开关打在on位置。

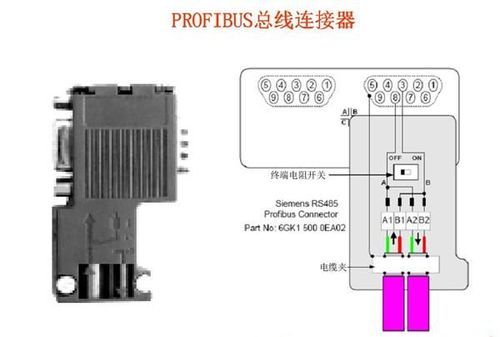

2、profibus dp接头上有拨动开关有on和off两个位置。用于确定终端电阻是否使用。当profibus dp接头处于两个终端时，拨动开关应该处于on位置，否则为OFF位置。
3、在一个DP网络中。需要将总线网络中的第一个DP摆头与最后一 个DP接头的终牌出阻的开关置为ON，具余置为OFF。引起信号反射的另个原因是数据收发器与传输电缆之间的阻抗不匹配。
4、硬件连接：原则上需要配备1条紫色的Profibus电缆、2个黑色的Profibus-DP接头。

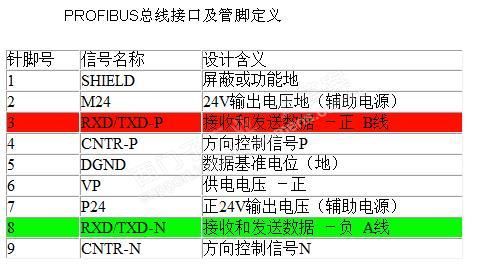

5、DP接头的话，用万用表可以测量，一般3脚是A+，8脚是B-。 你可以检查一下DP头上有一个红色的拨码开关，设备如果在通讯总线的中间，此开关应该在OFF位置，若设备在总线的末端，则开关应在ON的位置。
到此，以上就是小编对于dp接头接线方法的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
