本篇目录：
计算温升的公式
电机温升公式θ=(R2-R1)/R1*(235+t1)+t1-t2(K)R2-试验结束时的绕组电阻，Ω；R1-试验初始时的绕组电阻，Ω；t1-试验初始时的绕组温度（一般指室温），℃；t2-试验结束时的冷却介质温度（一般指室温），℃。
空间温升计算公式为：**△t=(R2-R1)/R1**。其中，R1代表空间初始阻值，R2代表空间阻值变化后的阻值。该公式可以用来计算空间温度的变化。
计算公式为：R1/R2=（235+t1）/(235+t2).R1，R2分别为冷热态电阻值，t1，t2为其对应的温度值。此公式是对绕组是铜线的电机温升计算公式，对其它的材料，一般需要把235改为273（绝对温度）。
温升（℃）=(电流（A）)^2×电感（H）×线圈内阻（Ω）/热容（J/℃）。
离心泵温升计算公式是为ΔT=(Q×H×81)/(m×Cp)。
计算pcb走线通流能力时,怎样确定温升
1、这个温升要根据产品来定的，我们一般都定在10度，实际算出来的都比1mm要小一点，因为1MM/1A是估算值，是经验值。应该说比较保险。
2、PCB走线的载流能力与以下因素有关：线宽、线厚（铜箔厚度）、容许温升。PCB走线越宽，载流能力越大。PCB过孔的载流能力可以近似等效成PCB表层走线的计算方法。近似计算公式。
3、其中k是补偿系数，外层为0.048，算内层和过孔时k=0.024，因为内外层走线散热能力不同；Temp_rise是允许温升，一般5~10摄氏度安全；A(单位mil^2)就是过孔横截面积，可以按环形面积计算。
4、PCB 1mm的线能通过1A~2A的电流，经过电流的大小与铜厚度有关。注意：一般1mm线宽、1OZ铜厚通过1A电流。OZ是盎司单位，1OZ=35μm。
5、同一面积范围内，数量多的小尺寸过孔，比数量少的大尺寸过孔载流能力强。以上公式都只适用于一般通孔，过孔载流能力与三个变量有关：孔径、镀铜厚度、温升。
单根185电缆使用2米通电承受电流1000-1600A时间5分钟求电缆温度?_百度...
1、*185的意思是电缆里共有4根线，每根的截面是185平方毫米，380V负载时，电缆的过流能力是按它的单根过流能力说的，所以总功率也就是每一单根能承受的总功率。220V负载时，总功率是三根的总和。
2、电缆三芯承受最大电流323A。“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
3、平方毫米铜芯电线能承受459A电流（单芯，空气中敷设），或 530A电流（单芯，埋地敷设）。
4、平方电缆载流量是：270A（三芯铝线），440A（单芯铝线）。电缆载流量口诀：10下五，100上二，235，三界，.70、95，两倍半。穿管、温度，九折。裸线加一半。铜线升级算。
5、限制电缆载流量的主要因素，一是发热不能烧绝缘，二是电压不能降太多。185mm单芯聚氯乙烯电缆承受700A电流，夏天几个小时就可能出问题。但对于矿物电缆（允许工作温度250℃）则电缆本身长时间不会有问题。
铝线温升计算公式
1、电机温升公式θ=(R2-R1)/R1*(235+t1)+t1-t2(K)R2-试验结束时的绕组电阻，Ω；R1-试验初始时的绕组电阻，Ω；t1-试验初始时的绕组温度（一般指室温），℃；t2-试验结束时的冷却介质温度（一般指室温），℃。

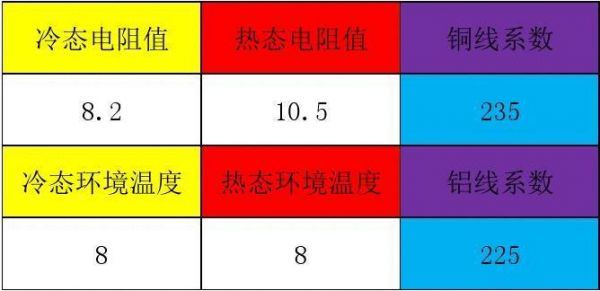

2、\r\n235是铜线，铝线为225\r\n\r\n电阻发温升计算公式：Q=（Rr-Re)/Re x (235+te)+te-tk \r\nRr：发热状态下的绕组电阻。\r\nRe：冷却状态下的绕组电阻。
3、计算公式如下；计算公式，Q=ρ*I*I/A(W/m)。I值为载流量，A值是导线截面积，ρ=0.00000002欧·m2。例子计算方法，电缆载流量1900A，导线截面2500mm2，算下来单根电缆发热量为28W/m。
到此，以上就是小编对于电线温升计算公式的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
