AD09拼板后变成3D效果了
首先双开AD应用程序，进入到编辑首页中。然后辑页面中，选择打开自定义中的“自定义UI与默认设置切换设置选项。然后在弹出来的设置窗口中，点击选择用户界面方案中的DefaultUI设置选项。
打开Altium Designer 09 软件，然后打开自己的想要导出封装库的PCB文件。选择菜单 Design-Make PCB Library。这个功能就是制作PCB库，也就是从已有的PCB文件中导出封装库。封装库导出后截图如图。
如图所示，点击标题栏的view按钮，在下拉菜单里面选择switchto3d按钮，来实现3d视图。如图所示，经过3d视图的转换后，软件界面变成了这个样子，这就是我们cpb制作出来后的大体的样子。
ad怎么叠加多个3d板

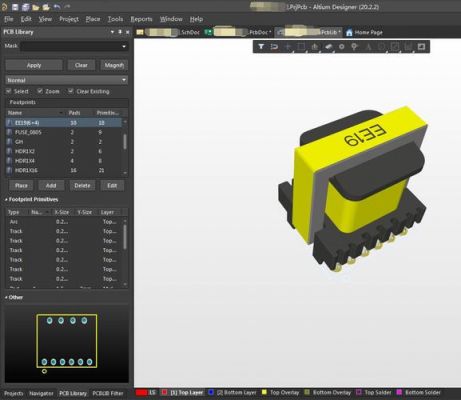

1、操作步骤如下：下载好所需的3D封装文件。格式为.step打开Altium Designer软件，进入PCB库文件编辑，找到所需要添加的2d封装。点击Place - 3D Body。选择Generic STEP Model，然后点击Embed STEP Model。
2、AD09拼板后变成3D效果了，我们可以先在2D模式下画出板子外形轮廓走线，再按下键盘上面的快捷键1进入板子外形规划，按下快捷键D+R设计重新定义板子形状。
3、这个画封装的时候直接放一起就可以了，然后保存到库之后。

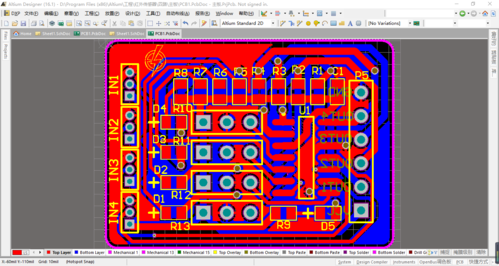

4、如图所示，打开一个altiumdesigner自带的样例文件，今天我们对他进行操作来学习pcb的3d视图，这是一个小技巧。如图所示，点击标题栏的view按钮，在下拉菜单里面选择switchto3d按钮，来实现3d视图。
5、D元件，加入PCB板上步骤：1，的文件后缀是PCB3Dlib，如上图那只电阻。在你的PCB界面，点：工具－遗留工具－3D显示，之后可见。2，的文件后缀是PCBlib，将你的原理图封装与其对应后，View-- switch to 3D可见。
6、如图所示，打开一个Altium Designer自带的样例文件，今天我们对他进行操作来学习PCB的3D视图，这是一个小技巧。如图所示，点击标题栏的View按钮，在下拉菜单里面选择Switch to 3D按钮，来实现3D视图。
AD如何生成PCB的3d效果图?
1、选择菜单 Design-Make PCB Library。这个功能就是制作PCB库，也就是从已有的PCB文件中导出封装库。封装库导出后截图如图。可以看见生成了一个和工程同名字的封装库文件如下图，切换下面的视图到PCB Library。
2、如图所示，打开一个altiumdesigner自带的样例文件，今天我们对他进行操作来学习pcb的3d视图，这是一个小技巧。如图所示，点击标题栏的view按钮，在下拉菜单里面选择switchto3d按钮，来实现3d视图。
3、要生成3D模型文件首先是你的所有的元件都加载了3D封装，第一步还是要进入3D view，然后另存为step或者stp文件，这样你就可以在Proe中打开并编辑了。
到此，以上就是小编对于AD怎么设计PCB的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
