配电箱系统图怎么看
看配电箱的系统图，首先要了解什么是配电箱。它是所有用户用电的总的一个电路分配箱。
看配电箱的系统图，首先要了解什么是配电箱。它是所有用户用电的总的一个电路分配箱。一般配电箱系统图都是树式和放射式混合的，即：总配电箱---各个分配电箱（1#配电箱）---1#区域的各个负荷。

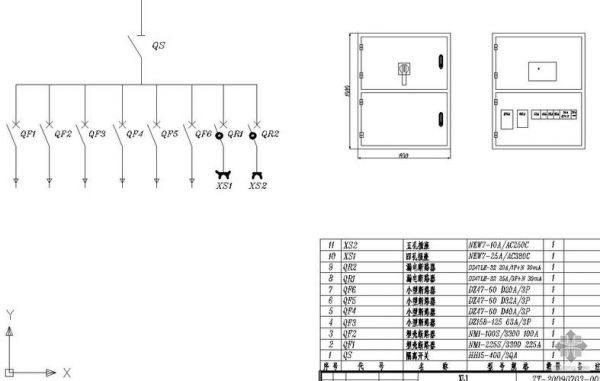

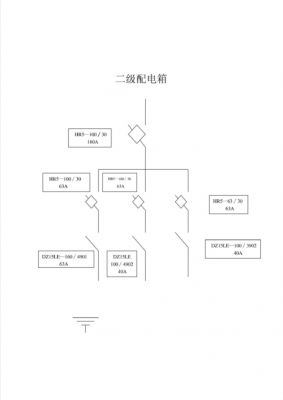

问题一：配电箱系统图这个怎么看，求分析 虚线框内为配电箱器件配置，本箱额定容量8KW。
一般配电箱里的接线都有标号，按照线头的标号可以找到该线所连接的电气元件，根据走线可以画出线路图。根据线路图以及各电气元件触头的分合情况就可以得出该电路图的工作原理。
配电箱里的电路图如何看,从何看起
一般配电箱里的接线都有标号，按照线头的标号可以找到该线所连接的电气元件，根据走线可以画出线路图。根据线路图以及各电气元件触头的分合情况就可以得出该电路图的工作原理。
完整地反映电路的组成，即要把电源、用电器、导线和开关都画在电路之中，不能遗漏某一电路器件。规范地使用器件符号。合理地安排器件符号的位置，应尽可能使器件均匀地分布在电路中，画成的电路图应清楚美观。

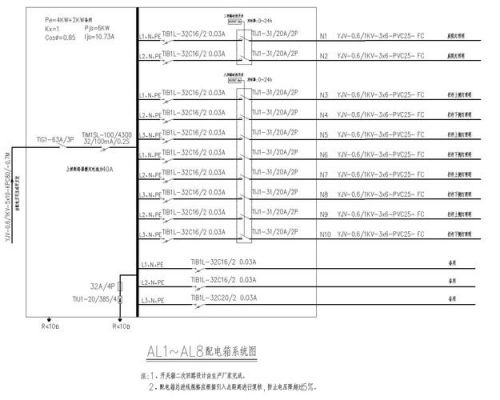

从左往右：开关、回路号、电线、敷设方式、负荷大小、回路名称。
装修电气系统配电图怎么看?
1、看电气平面图，知道电气回路走向，配电箱，等电位箱，开关，插座，灯具的位置，结合系统图看各回路配管规格型号。根据平面图计算线管的长度，按计算规则计算所需的电线，开关，插座，灯具的数量。
2、⑤ 看平面布置图 如照明平面图、防雷接地平面图等。了解电气设备的规格、型号、数量及线路的起始点、敷设部位、敷设方式和导线根数等。平面图的阅读可按照以下顺序进行：电源进线总配电箱干线支线分配电箱电气设备。
3、看标识，电工平面图上有很多标识，包括图形标识和字母标识，这些就是图例，每个图例都代表一种项目，譬如说线管中有穿三根线就会在管子上标。分好强弱电，可以结合整个系统图来区分。
4、看系统图，系统图是整个供电系统的详解，供电方式、配电箱配电柜配置、电表的配置、入户线配置等等都在系统图例，系统图要从前往后，从总到分逐个弄明白，不懂的就问，不耻下问的精神一定要发扬。
室内装修电力图怎么看
看电气平面图，知道电气回路走向，配电箱，等电位箱，开关，插座，灯具的位置，结合系统图看各回路配管规格型号。根据平面图计算线管的长度，按计算规则计算所需的电线，开关，插座，灯具的数量。
看标识，电工平面图上有很多标识，包括图形标识和字母标识，这些就是图例，每个图例都代表一种项目，譬如说线管中有穿三根线就会在管子上标。分好强弱电，可以结合整个系统图来区分。
首先认识一下一开五孔插座，简单的说就是在同一个面板上，有1个开关，2+3孔插座。然后把一开五孔插座翻过来看它的背面。会发现有字母和符合LN地线的符号。L代表火线，N代表零线，地线符号代表地线。
