本篇目录：
- 1、画好原理图后用什么软件仿真(仿真图怎么画原理图)
- 2、PADS图纸怎样设置?
- 3、pads里面自带原理图的吗?
- 4、PADS原理图如何设置栅格
- 5、电路原理图怎么生成PCB板???
- 6、PADS原理图分页设计
画好原理图后用什么软件仿真(仿真图怎么画原理图)
电路仿真软件如下：Cadence。Cadence 公司是老牌的EDA工具提供商，采用Cadence的软件、硬件和半导体IP，用户能更快速向市场交付产品。
KiCAD：开源软件，适用于绘制中小型的电路图，在功能和易用性方面都比较全面。同时也有一些社区共享的插件能够满足不同用户的需求。Proteus：主要用于仿真电路图，包括模拟和数字电路。
我们用的一般是Protel或者是EWB我现在做毕业设计，画电路图都是用的Protel99se然后有的时候需要简单的仿真一下电路的功能，就先用EWB画。KiCAD：开源软件，适用于绘制中小型的电路图，在功能和易用性方面都比较全面。
第一步，打开orCad Capture CIS软件；第二步，开始绘制电路图。首先，place —— part；第三步，调用元件库；了解各种库与元件的关系也很重要；第四步，原理图的绘制。
cadence 在 ORCAD capture CIS 中画完原理图 可以仿真，仿真方法为：首先确保本机上已经安装了Cadence软件，电脑上安装的软件版本为Release 13。
发布公司 PROTEL是Altium公司在80年代末推出的EDA软件。Proteus软件是英国Lab Center Electronics公司出版的EDA工具软件。
PADS图纸怎样设置?
1、点Tools -Options... - Design - Sheet - Size 后面有个框可以选A-F的图纸尺寸。
2、在下面找到显示图形栅格选项，如图所示。在图形栅格上面我们按下鼠标右键在弹出的右键菜单哪里找到网格设置选项，如图所示。点击网格设置选项弹出草图设置对话框，如图所示。
3、用于设计的辅助。你可以设置显示点栅格(Display Grid)与设计栅格(Design Grids)匹配，或者你可以设置它为设计栅格设计栅格(Design Grids)的倍数。方法：Tools-Options-Global选项。---适用于PADS2007英文版。
pads里面自带原理图的吗?
PADS是用来设计原理图和PCB的专业软件，功能十分强大，尤其是在多层板的设计上。这里我们不和其它同类软件做比较，每个软件都有自己的有点，全看自己的爱好和工作环境。
PADS软件是MentorGraphics公司的电路原理图和PCB设计工具软件。该软件是国内从事电路设计的工程师和技术人员主要使用的电路设计软件之一，是PCB设计高端用户最常用的工具软件。
PADS logic画原理图，PADS layout画PCB，用AutoCAD2004画板框，做贴片图或插件图。
新建一个原理图档，打开它，打开库，点击库的下拉箭头，改为所有库，然后下面的游览窗口里就列有库里的所有元件了，筛选一下就可以找到电阻电容，再双而某个电阻就进入了该电阻所在的库，你就知道它在哪一个库里了。
PADS原理图如何设置栅格
1、选项表。显示栅格(Display Grid)：这是一种点状的栅格，用于设计的辅助。你可以设置显示点栅格(Display Grid)与设计栅格(Design Grids)匹配，或者你可以设置它为设计栅格设计栅格(Design Grids)的倍数。
2、大体步骤：布局：logic和layout全打开。各占半个屏幕，方便对照。有元件位置要求的，先按要求布。无位置要求按照logic的原理图，从上往下，从左到右布layout。
3、看到keepout的网格密集一片，是因为你设置的keepout网格过小了。（2005版本）按“Ctrl+Alt+G”可以进入Preferences设置菜单，选择Grids选项，把“Keepout”的值改大，就可以看到keepout网格了。
4、哟就能够与设计的辅助。可以设置显示栅格与设计栅格匹配，也可以设置显示栅格为设计栅格的倍数。选择tools/options命令，并且选择general标签可以观察到当前的设计栅格（design grid）和显示栅格（display grid）设置情况。
5、－“铺铜栅格”－“铜箔”里输入覆铜线的线距(如下图中A)；选中铜皮，右键菜单中点击“特性”，“线设置”的“宽度”栏输入覆铜线的线宽(如下图中B)，当AB时覆铜就表现为网格了，如果A≤B时就是实心铜。
6、PADS铺铜属性使用技巧 在 PCB 设计上，铺铜是相当必要的动作，而 PADS 提供了三种铺铜方法，可让使用者在Copper Properties 中方便的切换，以下就为各位介绍三种铺铜切换使用方式与Properties 的内容说明。
电路原理图怎么生成PCB板???
1、打开Altium designer后，首先建立工程，将工程保存后，新建原理图文件，并保存。然后从右侧面板中选择需要的元件放到原理图中，如果没有找到libraries面板，可以从下方的system里面添加。
2、首先，在计算机上打开Altium Designer软件，创建一个新的项目文件，然后创建一个新的原理图文件，如下图所示，然后进入下一步。

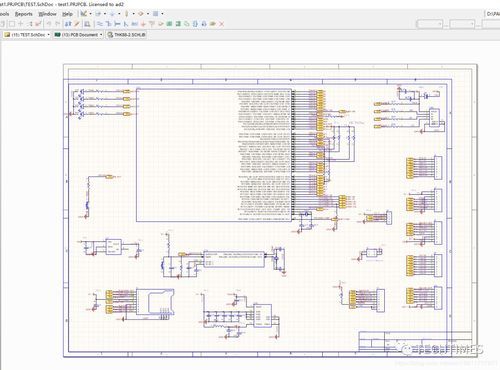

3、首先在电脑上打开Altium designer软件，新建一个项目文件（project），然后再新建一个原理图文件。为了偏于演示，在这里绘制一个简单的原理图。然后再新建一个PCB文件，最后对所有文件进行保存。
4、方法：首先要画一个边框，我们可以借助板框导航，来画边框。在“File”下选择“New”中的“Wizards”，在选取“Printed Circuit Board Wizard”，点击“OK”即可，按照显示对话框的每一步提示，完成板框设计。
5、要画PCB必须新建一个PCB文档，再检查原理图是不是所有元件都已经指定了封装，确认所有元件都已指定封装后就生成网络表，然后转到PCB文档加载网络表，执行网络表。
PADS原理图分页设计

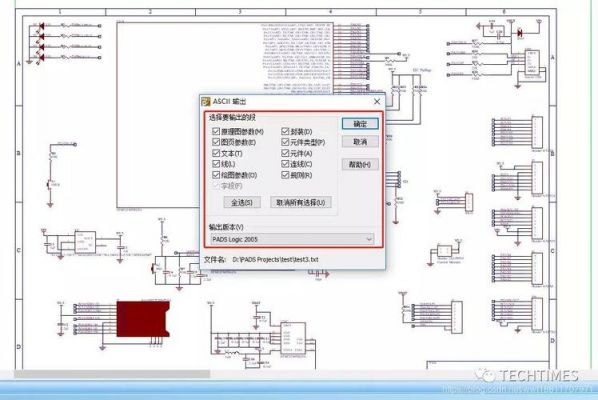

1、打开PADS LOGIC，点击左上角“文件”，出现如图所示的下拉菜单；找到下拉菜单中的“报告”按钮位置，并左键点击。
2、要从零开始学习PADS软件并绘制PCB电路板，具体操作有安装PADS软件、学习PADS界面、创建新项目、添加原理图、设计规则、转换到PCB布局、布局和放置元件、连接元件、电源和地线规划、检查设计、输出制造文件。
3、AD主要是原Protel软件开发商Altium公司推出的一体化的电子产品开发系统，运行在Windows XP、Windows7操作系统。
4、首先在电脑上打开PADS软件，新建一个原理图图纸。然后点击菜单选项“工具”下拉菜单中的“选项”，如图所示。然后进入到“设计”的设置页面，可以发现目前的图纸大小为“B”。
5、你可以在原理图中tools--parts editor--editor electrical--gates下，添加几个（你想分成几部分，就添加几个）CAE decal（随便什么图形均可），然后点击ok退出。
到此，以上就是小编对于pads原理图绘制的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
