时间继电器在图纸上的画法
1、时间继电器的线圈图形符号时间继电器分为通电延时和断电延时，图1是通电延时线圈图形符号，图2是断电延时线圈图形符号。
2、时间继电器的线圈图形符号 时间继电器的触点图形符号 （二）中间继电器的符号表示 中间继电器的线圈、常开触点、常闭触点的符号如下图所示。

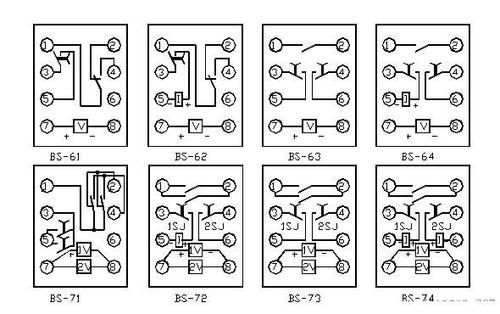

3、继电器的触点有两种表示方法：一种是把继电器的触点直接画在长方框一侧，这样的画法较为直观。
继电器CAD制图怎么画
首先打开CAD，进入到模型模式。然后使用绘图工具，去绘制电器元器件，将没有的都绘制出块。然后选中绘制的电器元器件，输入W命令，点击回车。然后在弹出来的窗口，点击选择对象按钮，选中一下元器件。
在闭合电路中，正(前)向通路上的信号流方向应该从左到右或从上到下，反馈通路的方向则是从右到左或从下到上。应在信息线上画开口箭头以表明流向，开口箭头不得与其他任何符号(例如电路限定符号)相邻近。
首先打开CAD绘图软件，在上方工具栏中点击选择圆形命令。在绘图界面中绘制出一个圆形，然后再在工具菜单里点击选择文字工具。在绘制的圆形内输入我们需要的文字“A1”，这样电流表原件就绘制完成了，效果图如下。

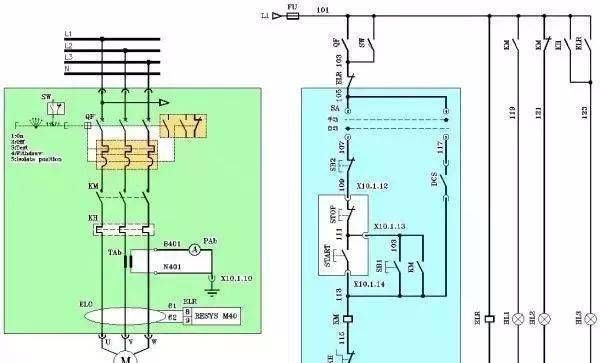

(2) 一般将主电路和辅助电路分开绘制，一般主电路用粗实线表示，画在左边(或上部)；辅助电路用细实线表示，画在右边(或下部)。在原理图中，有直接电联系的交叉导线的连接点，要用黑圆点表示。
打开AUTO cad的主界面，直接在天正电气那里点击动力系统。下一步弹出新的对话框，需要根据实际情况确定相关的参数。这个时候如果没问题，就通过绘图区域来指定插入点。
继电器原理图怎么画?

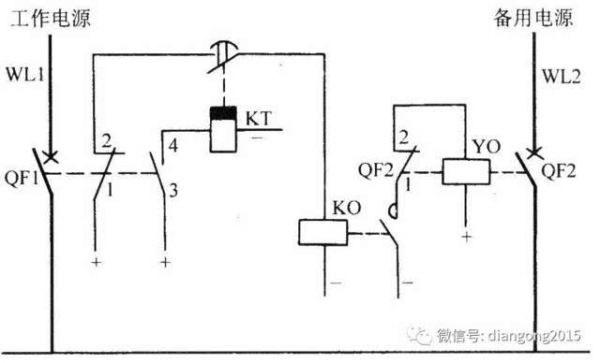

按照继电器在工作时的动作顺序来画，应该是线圈先得电或失电，动作后，带动相应的触点闭合或断开，这些触点画在相关的线路图内，和线圈是分开的，有时候还不在一张图上。
增加接点容量：中间继电器的接点容量虽然不是很大，但也具有一定的带负载能力，同时其驱动所需要的电流又很小，因此可以用中间继电器来扩大接点容量。比如一般不能直接用感应开关、三极管的输出去控制负载比较大的电器元件。
画出电磁继电器中的电磁铁。据电磁铁的位置画出底座，支架。画出弹簧。在相应位置上画出衔铁。讲触电放在合适位置上。修改。连出工作电路。
继电器的工作原理是：当线圈通电其触头改变状态（图上画的状态为未通电时的状态，也称常态）；线圈失电后其触头恢复原状（常态）。
在本例中，由于NC触点在继电器未通电时闭合，因此在继电器闭合的情况下，NC触点断开连接，使负载（Load）断电，反之，当继电器断开时，NC触点接通，使负载上电。
一般是三进三出或四进四出。固态继电器在电气原理图中的线圈在接触器最下面，被包裹在接触器里面的。所以一般是三进三出或四进四出。
到此，以上就是小编对于cad中继电器怎么画的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
