multisim如何看电压和电流?
multisim显示节点电压和支路电流可以在仿真过程中使用探针来显示。
可以在仿真过程中使用探针来显示。选择探针，然后在要观察的支路节点上单击即放置探针工具。此时会显示出一个数据显示框。
查找方法：以Multisim10为例，打开软件，点击左上角的按钮，选择VOLTMETER，之后选择VOLTMETER-H，最后点击ok，会生成对应的效果图，之后即可找到Multisim10电压表，multisim是美国国家仪器推出的仿真工具，可以进行仿真电路模拟。

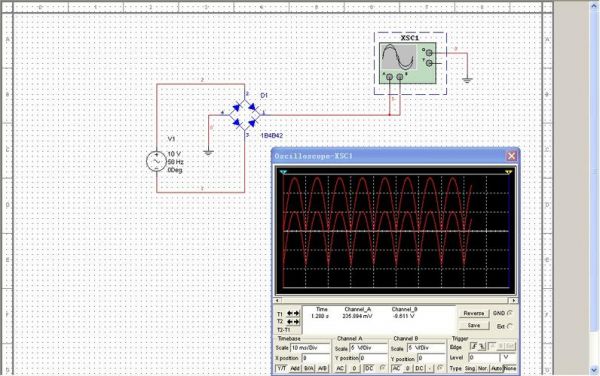

Multisim是示波器如何读取电压值,有图为例
1、DIV就是每格代表的电压值。图示虚拟示波器DIV=20V/格。白线代表的电压，大约0.7格，就是0.7格x20V/格=14V。可以用鼠标拖动屏幕左边的绿线，屏幕下方所显示的数字就是绿线与电压波形曲线的交点所代表的电压值。
2、MulTIsim中示波器，在工作区右边的仪器栏第一个是万用表，依次往下第4个就是示波器，第5个是四踪示波器；MulTIsim中示波器的使用方法：找到示波器后，连入电路：示波器有两个通道，可以同时观察两路信号。
3、multisim显示节点电压和支路电流可以在仿真过程中使用探针来显示。
4、自己读呗，调好周期，幅值，暂停的时候自己读呗，估计你的图形有误。。你输入的是正弦波吧，看峰峰值吧，然后除以2 。看好每个通道的每大格代表的电压值。
5、看纵坐标，数有几个格，然后根据所选的量程读出，电压电流都一样。示波器： 是一种测量电压波形的电子仪器，它可以把被测电压信号随时间变化的规律，用图形显示出来。
6、看到一系列仪表仪器，其中最后一个就是current prove把它接在想要检测电流的导线上再接上示波器，就可以看到电流的波形。
示波器在Multisim仿真中如何看信号周期,频率和峰-峰值?
1、用光标T1T2可以测量峰峰值和周期，但是不能直接测量有效值。
2、频率，周期，峰峰值等参数模拟示波器要从刻度来计算的。
3、把黑色背景界面最左边的绿色线往右边拖出来，能读取到这根线所在位置的波形电压值，拖到波形的最高和最低点，就可以算出峰峰值了。
multisim怎么看波形幅值

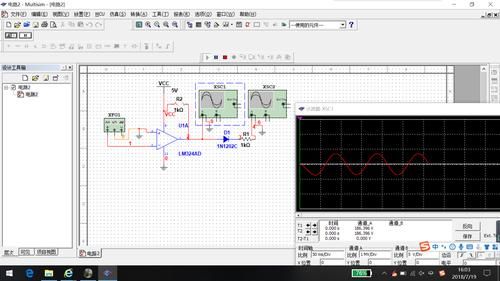

首先，我们打开NI Multisim 并新建一个文档。然后按照如图所示添加一个函数发生器和示波器，然后连好线，并运行，验证是否正常。首先打开示波器的设置（双击示波器）。
multisim示波器显示波形怎么看幅值 首先，打开NIMultisim并创建一个新文档。 添加如图所示的函数发生器和示波器，将线路连接并运行，检查是否正常。 首先打开示波器设置(双击示波器)。

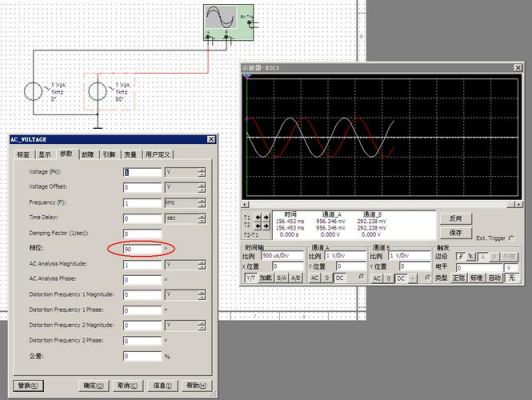

打开仿真按钮，双击示波器；按暂停键，通过调节时间轴比例和通道比例来确定合适的位置即可方便的查看幅值和相位。
ms/Div表示水平每格代表1ms，总共10格代表10ms。10ms内大约有15个完整正弦电压波形，故周期为T=10ms/15=0.667ms，频率f=1/T=1000/0.667=1500Hz 5V/Div表示铅直每格代表5V，2格代表10V，故电压幅度Um=10V。
所以因根据信号频率范围和幅值大小确定才能看得到图像。
到此，以上就是小编对于multisim如何看波形的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
