HFSS如何设置sheet的材质
1、no model 无法直接设置材料。可以先在该物体properties对话框下Model一栏打钩，确定后再次点击该物体弹出properties对话框，这时对话框中有material一栏，点击修改即可。具体可以参考下图。

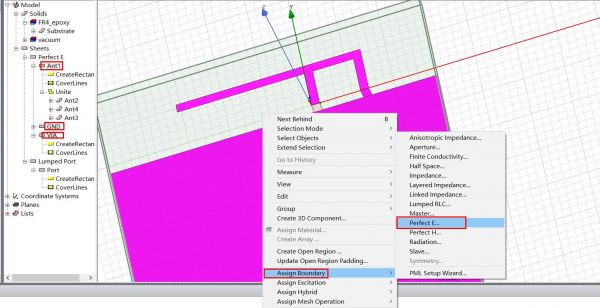

2、这个不能哦，HFSS里平面是没有厚度的，所以不能设置材料，但平面可以设置成理想金属perfectE，这个在画地的时候常用；还可以设置成端口port，辐射面rad，或者电阻，都是建模时必要的东西。
3、三角形可以用画线命令实现，最后的闭合顶点双击，就自动生成三角形面。面不能设置材料，但可以设置面的边界条件。
4、对于创建设计模型，需要熟练掌握各种原型物体的创建、各种建模操作——如旋转、复制、移动、布尔操作等的应用，以及模型材质的添加和分配等。
hfss同时显示e面h面结果
E面：指通过天线最大辐射方向并平行于电场矢量的平面。 H面：指通过天线最大辐射方向并平行于磁场矢量的平面。从定义看，就是找出天线最大辐射方向和电场（或磁场）矢量的方向。
之后就会弹出远场辐射方向设置选项界面，根据用户自我需求进行远场名称、phi与theta值的设置，如E面和H面等。
Perfect H 是一种理想的磁边界条件，这种边界条件的电场矢量与物体表面相切，磁场矢量与物体表面垂直。需要说明的是，在真实世界中不存在理想磁边界，它只是理论上的约束 条件。
具体操作：首先，天线仿真结束后，右键Radiation-InsertFarFiledSetup-InfiniteSphere...插入一个远场计算配置，当然这一步你也可以放在仿真之前设置好。
点击hfss，再点击analyze all。选中results，在其上右击，选择合适的模板显示结果。演示环境信息： 电脑：ThinkPad 翼14 Slim，系统：window10家庭中文版，软件：hfss2020r1。图文步骤： 建立模型。
就是E面、H面方向图，两张图其实是一回事，只不过下面的图是在极坐标图中画出的。如果不知道什么是天线的E面、H面方向图可以找本基础的天线书看看。
