本篇目录：
- 1、S8050三极管引脚是怎么分布的呀?
- 2、怎么用S8050或S8550三极管做简易逆变器
- 3、关于三极管S8050控制风扇转动的一个小电路
- 4、S8050哪个端接地
- 5、有几个发光二极管怎么接在12v的电路中电流为45mA?
- 6、我用单片机驱动松乐5V继电器,用得是s8050NPN三极管,继电器接在集电极...
S8050三极管引脚是怎么分布的呀?
型号朝自己，管脚向下，通常的排列从左到右为E、B、C。不过不同厂家产品可能会有例外，最好根据PN结单向导电特性用万用表判断一下。

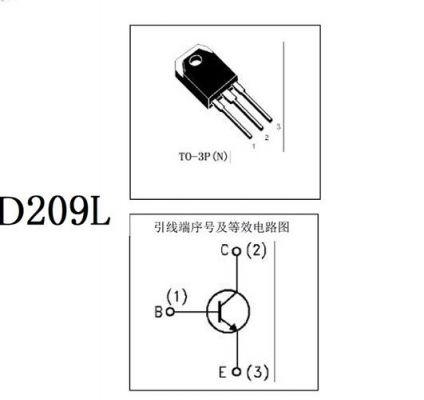

是双机npn。问这个问题应该描述好应用的8050 的封装形式和 生产厂家。这样才能准确的知道你使用的8050的正确管脚。 或者可以利用万用表来确认管脚。下图是我网上找的8050 和S8050的管脚定义，希望对你有帮助。
按三极管后缀号分为BCD档贴片为LH档。放大倍数：B85-160C120-200D160-300L100-200H200-350。管脚排列顺序：E、B、C或E、C、B。
的三极管，你把平的那一面对着你，然后最左边的引脚是发射机（E），中间是基极（B），右边的是集电极（C）。用来驱动电机的话，其实是用三极管的开关功能。
s9014，s9013，s9015，s9012，s9018，s8050，8550，C2078系列的晶体小功率三极管如楼主所示ebc 国内各种晶体三极管有很多种，管脚的排列也不相同。
怎么用S8050或S8550三极管做简易逆变器
1、给你一个电路图。只要一个8050三极管就行。
2、电容器CC2用涤纶电容，三极管BG1-BG5可以用9013：40V 0.1A 0.5W；BG6-BG7可以用场效应管IRF150：100V 40A 150W 0.055欧姆。
3、如果做为电源开关，那么建议用S8550，PNP管接成集电极输出（或者叫共发射极），基极电阻的选取与输出电流有关，我一般基极电流取输出电流的1/30，因为要达到三极管饱和，不能用手册那个Hfe参数。
关于三极管S8050控制风扇转动的一个小电路
电路确实有问题，你的单片机I/O没法控制电路的。电路的控制主要有NPN这个三极管的基极来控制，你可以把单片机的I/O口解出来，然后接发光二极管，然后接个限流电阻，然后接到三极管的基极就可以了 你可以试试。
S8050发烫厉害的原因有两个，1是通过的电流太大了，你应该更换更大功率的三极管。2是驱动不足，8050处于放大而不是饱和状态（风扇转时CE间电压在1V以下为好），应该加大驱动电流。

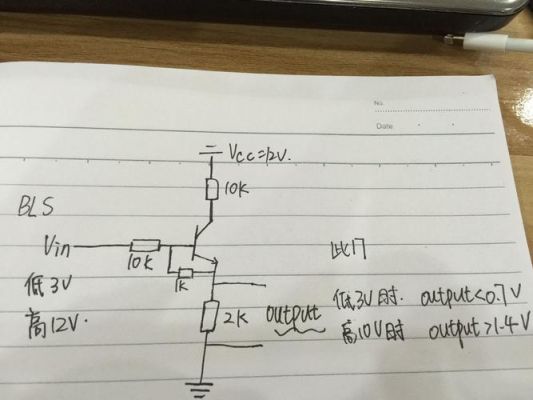

三极管S8050可以用，注意的是： 风扇FAN的最大工作电流不要超过1A为好。三极管S8050工作在放大区，风扇FAN电压：U=12-Uce 。4个电阻对Q8的工作电流都有影响。Q8是放大管；R5R51组成分压式偏置电路。
S8050哪个端接地
1、是NPN的，发射极接地，集电极连蜂鸣器的 - 端 ，蜂鸣器的+端连电源。
2、在S8050 NPN晶体管中，当基极接地时，发射极和集电极等两个端子都将反向偏置，当向基极引脚提供信号时，它们将关闭（正向偏置）。S8050三极管的最大增益值为300，此值将决定放大能力，如果放大率很高，则将其用于放大。
3、三极管电路错了，用 S8050三极管是NPN型 ，要把电机一端直接接 VCC， 另一端接到三极管 C极上。也就是图上S8080的 PN结要箭头要直接接地， 你那接法三极管处于放大状态而且放大电流很小。
4、不接单片机，或者接单片机后保持在复位后的状态，输出的都是高电平，所以继电器肯定会动作。解决办法，如果是5V的继电器，可以直接换PNP的三极管，集电极接地，射极接继电器接5V，基极串电阻接51输出管脚。

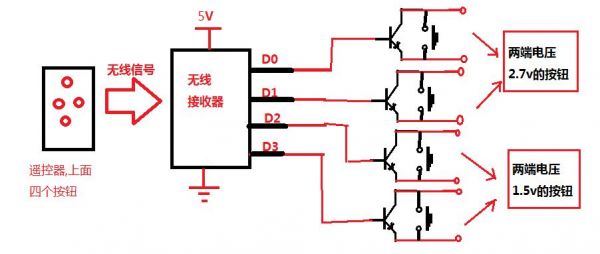

5、比如：S8050 1个5K左右的电阻 1个二极管1N4148 『5K电阻』一引脚接D0～D3任意一端口，『5K电阻』另一引脚接8050中间的引脚，引脚向下从有字面的看，8050第一引脚接地（也就是GND），8050第一引脚接继电器的一端。
有几个发光二极管怎么接在12v的电路中电流为45mA?
1、如果直接连接，4个发光二极管串联为一个支路，4个管子耐压12v，支路电流仍然0.02a(即20ma)；50（50×0.02=1a)个这样支路并在一起电流达1a，共计可接200个。
2、建议在发光二极管管脚上接一个限流电阻，大小嘛~想办法把发光二极管两端的电压控制在2伏左右就成。普通发光二极管。取470k 1/4W电阻就好、几十K的电阻会因为功率超标而烧掉。
3、还有反向电压有可能会烧坏发光二极管。建议你用IN4007搭一个桥式整流电路（不需要滤波），将串联好的发光二极管正极接整流电路的正输出，负极接整流电路的负输出，这样用很安全，也不会增加多少成本。
4、不用接电阻。五个串联，20 个做成4串，再将4串并联后接入12V。这是较安全的做法。为了亮度高一点，4个串联，20 个做成5串，再将5串并联后接入12V。串联的做法就是头接尾。
我用单片机驱动松乐5V继电器,用得是s8050NPN三极管,继电器接在集电极...
1、如上图所示，单片机通过普通的I/O口加一限流电阻R1驱动NPN型S8050来带动直流电机，其中D1是在直流电机关闭时因内部电感线圈产生的反向电动势是保护S8050的续流二极管，防止反向电动势击穿三极管。
2、在单片机输出端串一只电阻，起到单片机与三极管隔离作用并限流，然后连接三极管基极，三极管集电极直接连接5V继电器，发射极接地即可。
3、可以加一级简单的三极管驱动来实现。单片机是一个弱电器件，一般情况下它们大都工作在5v.驱动电流在ma级以下，而要把它用于一些大功率场合，比如控制电动机，显然是不行的。
到此，以上就是小编对于的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
