怎么用电流表测电机的电流
1、档位要与被测电流类型一致。即根据你要测量的电流的交直流类型，正确的选择档位，交流电对应交流档位、直流电对应直流档位。选择合适的量程，否则，极有可能导致烧毁万用表。
2、使用钳形电流表可以比较明显的检测三相电机的电流，方法是挑出一颗相线，钳口内部将线钳入即可测量。使用500伏特的摇表，方法是摇三个接线柱上的线即可测量。使用万用表测，方法是测A或B或C三相间的电流测量。
3、电流表测量电流的方法就是把指针电流表串联在线路中，开启开关，读出电流表指针指向的数值即可。
如何测试电机的负载特性?
1、测量电机负载启动特，需要测试设备比较高的扭矩测量更新率，才可以把电机启动过程的转矩波形，尤其是永磁同步电机这类带PID控制的电机的启动转矩波形捕捉下来，如图是电机负载启动特性。
2、测量电机功率：使用功率计或电表等工具测量电机的功率。在测量时要将电机连接到负载上，并将功率计或电表接到电机的电源线上，记录下电机的功率输出值。
3、电机的安全性能试验通过仪器仪表直接测量或通过外部仪器通过外部仪器模拟产生各种安全类电流或电压等故障，将这些故障信号施加于被测电动机，验证电动机的内部结构和绝缘配合等安全性能指标。
如何测量直流电机的电压及电流
1、使用分流器后电流表倍数的计算方法 对于电机试验测量，往往一块电流表要配置多个分流器，以解决在较大测量范围都能保证要求的测量准确度问题。此时要求所用的所有分流器的额定电压降都与所配电流表一致，例如75mV。
2、直流电压的测量，如电池、随身听电源等。首先将黑表笔插进“com”孔，红表笔插进“V Ω ”。
3、测量时，应将电流表串接于被测电路的低电位一侧。
4、直流电压 、电流的测量。(1)测量电压直流电压的测量方法很多，一般常用 直流电压表 或万用表的直流电压 档进行测量。
三相电机电流怎么测
电机铭牌上的的额定电流到是线电流。如果电机是星形接法，相电流等于线电流。如果电机是三角形接法，相电流等于线电流的1/√3。当三相电机采用三角形接法时，线电流是相电流的开方3倍，所以，此时的相电流比线电流小。

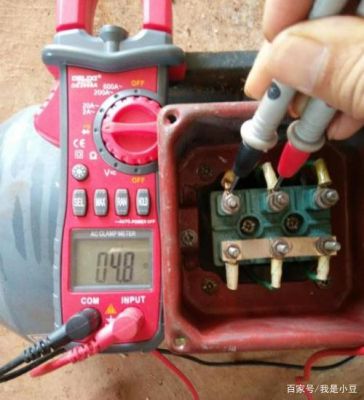

测量方法：首先正确选择钳型电流表的电压等级，检查其外观绝缘是否良好，有无破损，指针是否摆动灵活，钳口有无锈蚀等。根据电动机功率估计额定电流，以选择表的量程。
用钳形电流表套线测量，三相都量后，做电流比较。用电压表测量各相的相电压，电压低的就是电流大的那相，三相都量后，用电压比较电流较。
：用万用表电阻档检查三相线圈电阻，是否相等。2：用钳形表检查各项电流是否平衡，3：用兆欧表检查各线圈对地漏电电流。
三相异步电机的额定电流是指电动机在定子绕组上加额定电压、轴端输出额定功率时，定子绕组的线电流，单位A。如果定子是星型连接，相电流等于线电流。
即A相不动，B相的原点平移到A相的顶端（箭头处），注意B相只是平移，不能转动。同方法把C相的平移到B相的顶端。此时作A相原点到C相顶端的向量（些时是箭头对箭头），这个向量就是三相向量之和。
到此，以上就是小编对于如何测量电机的负载转矩的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
