在pcb中如何把已经覆好的铜全部去掉?
1、第一步，使用Altium Designer软件在计算机上打开目标文件，见下图，然后进入下一步。其次，完成上述步骤后，用鼠标单击PCB的网络层，然后选择铜层。通常，覆铜网络为GND，如下图所示，然后进入下一步。
2、首先切换到覆铜层，在没有元件或走线的空白地方单击左键，整块覆铜会高亮显示，按“Delete”键删除即可。
3、双击覆铜，打开对话框，将Minimum Primitive Size的Length 改小一点毛刺会减小。取消 LockPrimitives （也就是解锁整体覆铜连接）后，就可以选中多余的覆铜然后删掉。
4、PCB设计，需要抠掉覆铜的一部分，可以如下操作：首先，在禁布层将需要抠掉的部分画出。然后，选择覆铜，更改属性，让其重新铺铜。最后，将禁布层的线删除。这样，PCB覆铜自动抠掉不需要的部分。
怎么把proter99的pcb铜层去掉,看线路图

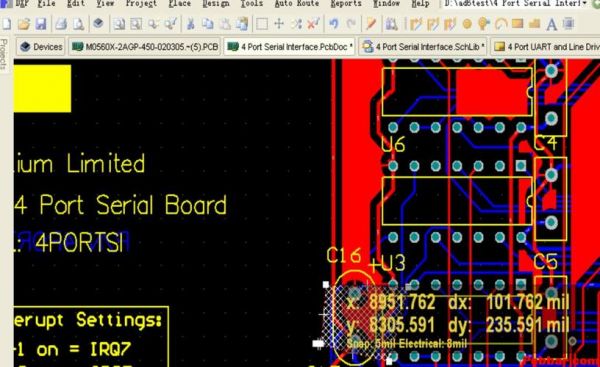

首先在电脑上用Altium Designer软件打开目标文件，如图所示。然后用鼠标点击PCB的网络层，选中覆铜层。一般覆铜层的网络都是GND。选中覆铜层后，就会出现下图的情况。然后按下键盘上的“delete”键，如图所示。
tools - polygon pours- shelve x polygon（隐藏全部）或者polygon manage 进行部分隐藏，在这里还可以设置多个铺铜的优先级。
线是没办法直接隐藏的，只能通过选择不显示线所在的线路板层导电方式来隐藏该层的线。
布线是可以锁定的，但是也是可以删除的。铺铜也是可以修改或删除的（Rebuild 1 polygons？）就是提示问你是否重建铺铜？如果操作出现意外，可能是操作错误或是软件故障引起，下图中是可以操作的。
在对话框的左上的下拉菜单选择要覆铜的网络名（一般是GND），在左下的下拉菜单选择覆铜在哪一层（你的图上是底层），其余选项就默认，然后点确定。然后依次点击PCB板的四个角，就做好了整个底层的覆铜。
pcb覆铜能单个隐藏不??覆铜都是一次性,不能修改吗???

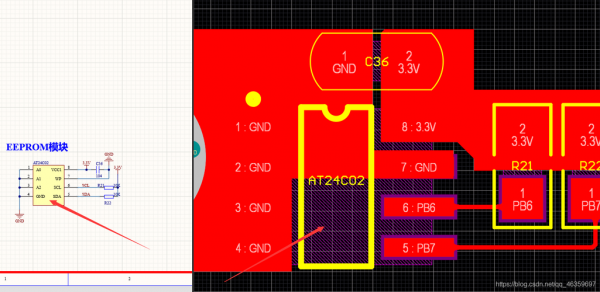

为了进行演示，我们创建类个双层覆铜板。其中toplayer 和bottom layer即为电气层。然后我们用鼠标直接点击一下top layer层的接地敷铜层。此时我们点击鼠标右键菜单中的清除，或者快捷键：delete。
tools - polygon pours- shelve x polygon（隐藏全部）或者polygon manage 进行部分隐藏，在这里还可以设置多个铺铜的优先级。
很有可能是隐藏了，打开覆铜管理器将其重新显示；如果确实如你所说覆铜管理器里也没有，那只有一种可能性，被你误删了。
应该第一种可能性大，如果你不想以一个去设置网络，可以直接添加一个GND网络（假设你的敷铜是GND），在design--rules里面设置好clearance规则，假设地到其他网络的安全距离是15mil，如图。
到此，以上就是小编对于pcb怎么隐藏电源线的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
