本篇目录：
- 1、DXP的PCB板怎么切换布线层
- 2、protel99se;PCB如何将工作板层切换到顶层
- 3、pcb顶层布线能批量换成底层吗
- 4、Protel99在PCB板设计时有没有换图层的快捷键??
- 5、在PROTELL99SE的PCB中,布线时用什么键可以换层(顶,低层)?
DXP的PCB板怎么切换布线层

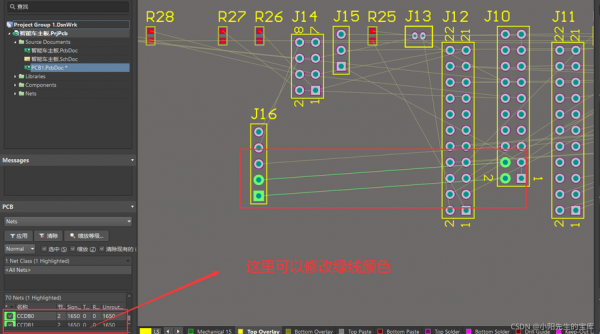

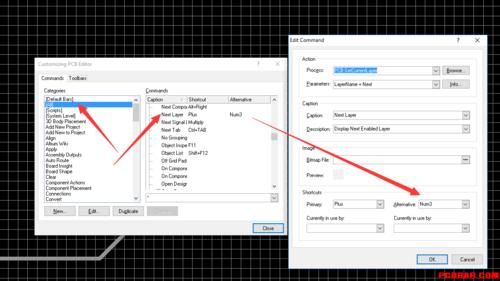

小键盘的+/-号是切换层的。你可以选择只打开你需要的层，这样切换起来比较方便。
选中你想要修改top层元件的其中之一，右键选择“find similar objects”，在“layer”栏选择“same”，点击“OK”按键，进入“inspecor”对话框，在“layer”栏选择bottom层即可，回车即可。
在画线的时候，按小键盘上的星号键，也就是加减乘除的乘，可以出现过孔并在另一层走线。
protel99se;PCB如何将工作板层切换到顶层
把PCB切换到顶层，然后Edit / select / all on layer选择顶层。Edit / selection memory-store ，选择1。
如果只是把底层和顶层交换位置而中间层不变的话，直接在顶层中将顶层全部元件及线路全选中剪切到一个新建的pcb文件。再将底层的全选剪切，选择顶层后复制，再同理将原来复制到新建pcb文件的全选后复制到底层。
在PCB设计时执行菜单命令 [Design]设计/[Options...]选项 可以设置各工作层的可见性。
protel99se可以使用小键盘上的 * 号键实现换层加过孔，笔记本虽然没有物理上的小键盘，但可以按键盘上的Fn+NumLK开启小键盘，然后你在画PCB的时候按P键就可以实现换层加过孔。
你这个情况有可能是底层没有显示。鼠标点击“Design”，点击“Options”，选择（附件中），层选好应该就可以看到了。希望可以帮到你啊。

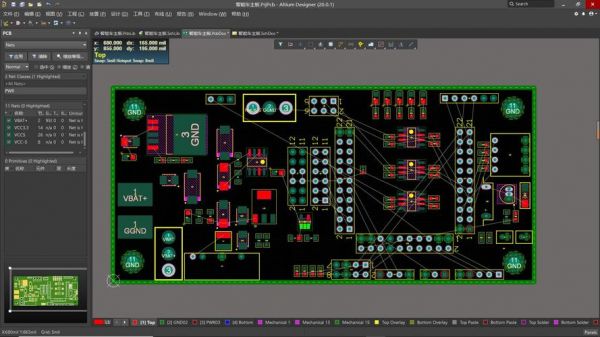

pcb顶层布线能批量换成底层吗
1、不管PCB复杂还是不复杂，正确的操作还是撤销布线，再重新编辑设计规则，布线的层设置为底层有效，最后再重新布线，也就是说做成单层板。你原先顶层布有导线，说明你是两层板。
2、AD中按照成批更改的方法即可（见附件），多试几次就明白了。
3、把要换到底层的元件全部选中，然后在pcb inspector 中layer 栏中的top layer 改为bottom layer 就可以啦.最近收到提问：pcb inspector 在哪里？在这里我加个图给大家参考。
4、把PCB切换到顶层，然后Edit / select / all on layer选择顶层。Edit / selection memory-store ，选择1。
5、想切换到底层的话可以同时按住ctrl+shift然后将鼠标的滚轮向自己的方向滚一下就是一个过孔了。同时也从顶层切换到底层了。希望能够帮到你。
6、选择顶层，shift+s，这样只显示顶层，框选需要导入底层的元件，按l，被选中的直接导入底层。
Protel99在PCB板设计时有没有换图层的快捷键??
protel99se；PCB将工作板层切换到顶层：按下右侧小键盘的“*”按键，可以把需要的层切换的顶层，如果有多层，可以多按几次。
protel99se可以使用小键盘上的 * 号键实现换层加过孔，笔记本虽然没有物理上的小键盘，但可以按键盘上的Fn+NumLK开启小键盘，然后你在画PCB的时候按P键就可以实现换层加过孔。
把PCB切换到顶层，然后Edit / select / all on layer选择顶层。Edit / selection memory-store ，选择1。
PCB设计快捷键（单次按键）单次按键是指按下该键并放开。1-01 * 在PCB电气层之间切换（小键盘上的*）。在交互布线的 过程中，按此键则换层并自动添加过孔。这很常用。
用PROTEL99设计电路板的基本流程 电路板设计的先期工作 利用原理图设计工具绘制原理图，并且生成对应的网络表。
先新建一个pcb板，将其添加到工程中，将原理图导入到新建的pcb板就行了。
在PROTELL99SE的PCB中,布线时用什么键可以换层(顶,低层)?
ShiftS可以切换是否单层显示，然后选择下面你想查看的层即可。
把PCB切换到顶层，然后Edit / select / all on layer选择顶层。Edit / selection memory-store ，选择1。
protel99se可以使用小键盘上的 * 号键实现换层加过孔，笔记本虽然没有物理上的小键盘，但可以按键盘上的Fn+NumLK开启小键盘，然后你在画PCB的时候按P键就可以实现换层加过孔。
到此，以上就是小编对于pcb换层快捷键的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
