本篇目录：
- 1、齿条雕刻机的电机参数脉冲当量的计算公式及详解?
- 2、步进电动机脉冲当量的公式
- 3、设一步进电机驱动工作台的开环系统,脉冲当量的计算?(第七题啊)_百度知...
- 4、步进驱动的滑台中脉冲当量如何计算,比如我知道丝杠导程和步进角,怎么...
- 5、重力传感器怎么计算脉冲当量?
齿条雕刻机的电机参数脉冲当量的计算公式及详解?
5/1600= 0.00981746875 四舍五入就得0.0098175这个数值是准确的，你也可以不四舍五入，直接填0.00981746875。
齿条的参数=(齿数)*模数 计算导程（即电机旋转一周机器运动的距离）： 因为齿条雕刻机大部分为1：5的减速机构，所以电机旋转一周的距离是齿轴周长的 1/5。
齿条齿轮参数：齿高：齿顶到齿根的距离，由模数决定。齿厚：齿厚的基准为齿距的1/2。齿根：分度圆与齿根圆之间的部分。齿顶：分度圆与齿顶圆之间的部分。齿根高：齿根到分度线的距离。

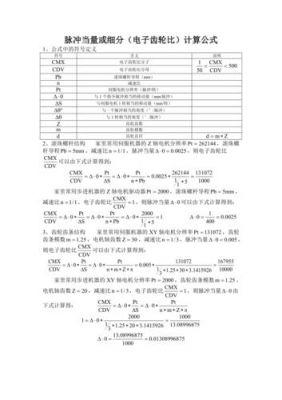

步进电动机脉冲当量的公式
1、脉冲当量（角位移）=360/细分数（度），那么脉冲数量等于细分数的时候，电机刚好旋转一周，如果电机直连丝杆，你的滑台行程就是导程。如果电机转一周丝杆转n周。
2、脉冲当量的计算公式如下：1 2 2 k k S R π = 式中：S 为脉冲当量，R 为插齿刀分度圆半径，k1 为减速比，k2 为电动机每转一圈的脉 冲数。
3、h为5 mm，也就是说，电机旋转一圈时，线性位移为5 mm，所以脉冲当量为5 mm_200脉冲=0.025 mm/脉冲。当前定位精度为0.025 mm。
4、根据所要求脉冲当量，齿轮减速比i计算如下：i=(φ.S)/(360.Δ) (1-1) 式中φ ---步进电机的步距角（o/脉冲）S ---丝杆螺距（mm)Δ---(mm/脉冲）（2）计算工作台，丝杆以及齿轮折算至电机轴上的惯量Jt。
5、度的话，细分数X200=当量 例：细分（8）X200＝当量（1600）如果步距角为0.9度的话，细分数X400=当量 例：细分（8）X400＝当量（3200）以上所谓的当量是指电机旋转一周所需的脉冲数。希望我的回答对你有用。
设一步进电机驱动工作台的开环系统,脉冲当量的计算?(第七题啊)_百度知...
1、解题：因为转子80齿，驱动方式为三相六拍，所以360/80/3=5°，所以步进电机的步距角为5°。
2、位置检测元件安装在数控回转工作台的转轴上。4-1 设一步进电机驱动工作台的开环系统，已知步进电机经一对 的齿轮减速后驱动丝杆使工作台作直线进给(如图所示)。
3、步进电机：工作流程为步进电机工作一般需要两个脉冲：信号脉冲和方向脉冲。伺服电机：其工作流程就是一个电源连接开关，再连接伺服电机。 低频特性不同 步进电机：在低速时易出现低频振动现象。
4、试述点位控制系统，直线控制系统和轮廓控制系统的区别。
步进驱动的滑台中脉冲当量如何计算,比如我知道丝杠导程和步进角,怎么...
1、然后你的丝杠导程比如是5mm 即丝杠转1转，丝母移动5mm。
2、。将电机参数除以1是脉冲等效值，例如，1_0.003125=320，这是每毫米步距所需的步数，即脉冲等效值。以步进电机驱动滚珠丝杠为例，简要讨论了脉冲等效与步进角的关系。
3、首先认识丝杠，导程5的丝杠就是每两个丝的间距是5。步进电机是8度200步进，走一圈就是200×8=360度。驱动器是8细分就是把8在分成8次。
4、首先假设丝杆螺距h=5mm，步进电机为两相电机，步距角α=8°。在电机整步运行状态下，接收200个脉冲（200X8°=360°）转一圈。
5、你的脉冲当量是5/200mm，即0.025mm。所以你移动3mm的脉冲数就是3/0.025，即120个。 这是不考虑驱动器细分的情况下，如果设置了细分，则脉冲数再乘上细分数。
6、对于两相步进电机，脉冲当量计算方法如下：脉冲当量=丝杠螺距÷细分数÷200。起跳速度：该参数对应步进电机的起跳频率。所谓起跳频率是步进电机不经过加速，能够直接启动工作的最高频率。
重力传感器怎么计算脉冲当量?
脉冲当量的计算公式如下：1 2 2 k k S R π = 式中：S 为脉冲当量，R 为插齿刀分度圆半径，k1 为减速比，k2 为电动机每转一圈的脉 冲数。
看你的传动方式，如果是丝杆传动：用丝杠的螺距/每转脉冲就可以了。如果是皮带或是链条传动：需要计算出你的皮带轮或齿轮的周长，用周长、每转脉冲。这个我也是不是很确定，仅供参考。
脉冲当量（角位移）=360/细分数（度），那么脉冲数量等于细分数的时候，电机刚好旋转一周，如果电机直连丝杆，你的滑台行程就是导程。如果电机转一周丝杆转n周。
每一步进就是5÷1600=0.003125毫米，这就是电机参数。如果是导程3的参数就是0.001875，以次类推。用1除以电机参数就是脉冲当量，例如：1÷0.003125=320，就是每走1毫米需要多少步进，就是脉冲当量。
重力传感器的质量块由于受到重力加速度g 在倾斜方向上的分量α α α g ： g = g sin 的作用产生偏移，使重力传感器的输出电压发生变化。
(1)通过重力传感器测量由于重力引起的加速度，可以计算出设备相对于水平面的倾斜角度。通过分析动态加速度，你可以分析出设备移动的方式。但是刚开始的时候，你会发现光测量倾角和加速度好像不是很有用。
到此，以上就是小编对于脉冲当量的定义,一般取值是多少的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
