本篇目录：

热继电器接线方法如下：工具/原料：继电器、接触器。A2的下面还有一条软线，这种热继电器和接触器组装的时候因为接触器的线圈在下面，装上后就没法接接触器线圈的线了。

热继电器接线方法是要先将空气开关中LLL3三条线与接触器触点的LLL3相互连接在一起。

——图片中靠左边，上下两排各有3个接线端子，每个热元件分别接在一上一下两个端子间，共有3个热元件，分别串联在电机的3条电源输入线上。辅助触点，通常是一常开（NO）、一常闭（NC）触点。用于电机启动器的控制回路中。

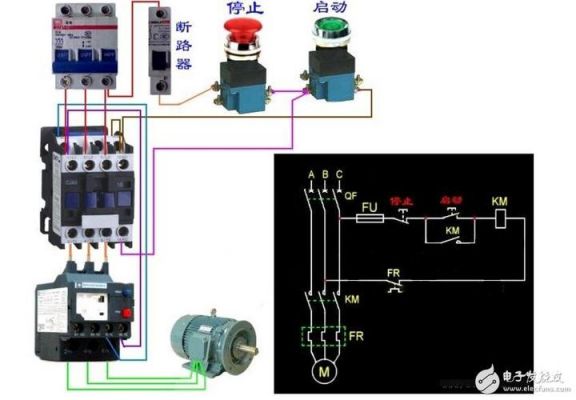

热继电器的接线图，如图所示：接触器的主接点与热继电器的主接点相连，热继辅助接点可与继电器的辅助接点串连或直接接在控制回路电源当中起到保护主回路的作用。

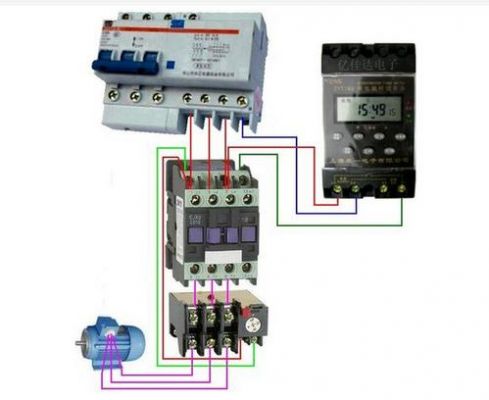

1、以1234来代表脚，首先确定哪两个脚是控制脚，比如说12是用来控制的。12脚接控制的线，一根操作开关上的正极线，一根接负极，乘下的3脚接正极，4接到想控制的元件上就可以了，接线图如下。

2、热继电器怎么接线它是由热元件和辅助触点组成，把LLL3三条空气开关中的线和接触器触点的LLL3三条线相连，然后把接触器触点中的TTT3三条线和热继电器的三个主触点的进线端相连。

3、热继电器的进线，热继电器的出线直接接电机。

1、首先按照电机的额定电流大小选相应的电流互感器，例如：30千瓦电机额定电流大约60A，可以选用100/5的电流互感器。然后将电流互感器的K1，K2接到整定电流大小为3A的热继电器主触点上下端。

2、接线如下：电流互感器的二次线分别接三相热继电器的三个主接线柱上。热继电器的二次回路，分别接测量回路。

3、两个电流互感器分别装于A相和C相，电流互感器二次结成差接线，即A相的S1与C相的S2相连，A相的S2与C相的S1相连，A相互感器的S1和S2接于热继电器绕组即可。

4、电流互感器二次结成差接线，即A相的S1与C相的S2相连，A相的S2与C相的S1相连，A相互感器的S1和S2接于热继电器绕组即可。

到此，以上就是小编对于热继电器怎么接线方法的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
