漏电开关正确接线方法
接线前需剥去电缆尾部的外皮，然后将电源进线与标有电源的接口相连，电源出线则与标有负载的接口相连，并遵循左火右零的方式进行接线，接线时可以用电笔进行检测，以此判断哪根电线为火线，接线后拧紧螺丝即可。
在接线前，你首先需要找到火线和零线，可以用电笔测量，然后按照“左零右火”的原则，连接到不同的接线口。将上下两端的导线剥去5mm左右，露出内铜芯线，然后对应各自的端子，拧紧。
漏电保护器的正确接线方法：1P+N漏电保护器：先把标有字母“N”的接线端和零线接在一起，另外一条线和火线接在一起。2P漏电保护器：只要把进出线按要求连接即可。
这个零线接到（N)火线接到另一个就可以了 用电笔测一下，找到零线和火线。然后对应这接就可以了 一般蓝色的是零线，红色的是火线，特别注意，接线之前一定要断电，零线和火线不要接反。
漏电保护器接线方法：根据不同的电气设备的供电方式选用不同的漏电保护器。单相220V电源供电的电气设备，应选用二极二线或单极二线式漏电保护器。三相三线式380V电源供电的电气设备，应选用三极式漏电保护器。
具体的连接方法也要看漏保的型号，如果是单级的，电源在上，负载在下。要注意接线前先要切断电源，并且保证此类漏保的火线和零线不要接错，因为它不具有过载保护功能，即使开关没有打开，火线还是带电的。
380漏电开关接单匹开关怎么接
1、使用电笔测量火线和零线，确保没有电。准备好单匹的带漏电保护开关。接红色火线。接蓝色零线。接黄色地线。将单匹的带漏电保护开关固定在墙壁上，就安装完毕了。
2、接线前需剥去电缆尾部的外皮，然后将电源进线与标有电源的接口相连，电源出线则与标有负载的接口相连，并遵循左火右零的方式进行接线，接线时可以用电笔进行检测，以此判断哪根电线为火线，接线后拧紧螺丝即可。
3、V漏电保护器接线图：漏电保护器接线要求如下： 标有电源侧和负荷侧的漏电保护器不得接反。如果接反，会导致电子式漏电保护器的脱扣线圈无法随电源切断而断电，以致长时间通电而烧毁。
4、当Is达到一定值时，脱扣器动作，推动主开关的锁扣，分断主电路。
5、漏电保护器接线方法：根据不同的电气设备的供电方式选用不同的漏电保护器。单相220V电源供电的电气设备，应选用二极二线或单极二线式漏电保护器。三相三线式380V电源供电的电气设备，应选用三极式漏电保护器。
单p漏电开关火线过接触器辅助触点常开点,那零线呢?(接触器的三相_百度...

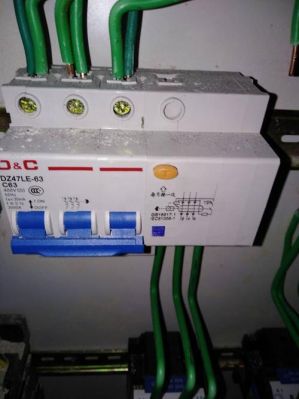

1、单p漏电开关接线如图：漏电保护器接线要求如下： 标有电源侧和负荷侧的漏电保护器不得接反。如果接反，会导致电子式漏电保护器的脱扣线圈无法随电源切断而断电，以致长时间通电而烧毁。
2、接触器的辅助触点的作用，主接点一般是常开接点，而辅助接点常有两对常开接点和常闭接点，小型的接触器也经常作为中间继电器配合主电路使用。
3、交流接触器上的主触觪点LLL3分别通过三相开关接电源，而主触点TTT3接负载侧，即这三对主触点接主电路。如果接触器线圈是220v的：A1接火A2接零或A1接零A2接火。
4、交流接触器在实际连线过程中不需要接零线，只需要根据实际情况把每一路火线对应连接好，把辅助触点，也就是信号控制回路连接好即可。在交流接触器厂家给的简易说明书或在交流接触器侧面会有简易的接线图示，建议参照。
5、一般是不允许的，如果负载小、接触器大一点也可以。接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电。
6、没有零线。交流接触器的控制电路采用的是交流电，里面有个线圈。线圈两端按图所示的话，一端为L3，另一端为L1或L2（这里是L1）。当按下启动后，线圈两端的电压为380V。而不是你想的两端都是220V。
1P+N漏电开关怎么接线
根据问题所示的开关属于1P+N接线形式，① 处进线火线；⑤处接进线零线；②处接出线零线；③处接出线火线。漏电开关分为很多种，主要有1P+N、2P、3P、3P+N等，其中p表示火线，N表示零线。
漏电开关会在上口两个接线柱中的一个上标有“N”的标识（1P漏电断路器肯定会标注）。这种情况下，只要将N接线柱接上零线即可；下口的两个接线柱中，零线的位置与上口一样。
漏电保护器接线如图：上端是电源端，接电源。下端是负荷侧，接负载。接线注意：对于1p+N漏电断路器，N极没有过载保护特性即没流脱扣功能。如果电源侧接反，当关掉开关后，火线仍然带电，因为1P+N只断开火线，不断开零线。
P断路器可以同时控制火线和零线，合上开关时火、零同时接通，分闸时同时断开。1P+N和1P都是2极开关，但1P+N实际上是假2极，因为它的零线始终是导通的。
到此，以上就是小编对于单p漏电保护开关的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
