双法兰智能差压液位变送器的调试方法
1、零点，上下法兰都空时，两侧压力相同，差压液位也为零，这时因为毛细管内的硅油的自重导致的压差在表上显示。你直接使用手操器清零，也就是人为置零。
2、在安装前需把2法兰放在同一水平面，调零点。2法兰放一水平面，加压调校其他4点（5点调校）。
3、要确定这个双法兰变送器的零点、量程是否准确，这个校准比较好办，零点就是液位为零的时候差压变送器的差压也就是负压侧毛细管产生的压力，这个只要在现场把正负压侧切出排污通大气即可知道。
4、零点调整有主要有两种方法，用手操器调零和外部调零。外部调零必须要在允许外部调零的前提下放可调零。零点调整完毕，方可进入测试。在调整菜单界面按TEST进行测试。通过给定不同的值来检测变送器是否完好。
5、将正负压测根部阀关闭，上下法兰拆下来放到同一水平面上，进行机械清零。把上下法兰安装到位，但不上紧保持对空。用475读出当前PV值，作为量程下限LRV。计算出液位计的量程p（介质密度）gh。
6、领导的意思可能就是要确定这个双法兰变送器的零点、量程是否准确，这个校准比较好办，零点就是液位为零的时候差压变送器的差压也就是负压侧毛细管产生的压力，这个只要在现场把正负压侧切出排污通大气即可知道。
MPM4700智能液位变送器是可以通过RS485通讯调整量程的变送器吗?怎么...
测试通讯是否正常，你可以看看在上位机中是否可以读到该变送器的数据。或者还可以使用该变送器的调试软件看看是否能通讯上，并读出数据。或者用串口调试软件给该变送器发送报文，看看是否可以接收到应
看看接线方式是否正常。如果以前使用正常，而现在异常，中间又没人动过，那就不是接线的问题。如果你非要弄清楚接线的方式，你就看一下液位变送器的说明书。如果你看不懂就发给我，我告诉你。RS485是是独立的，是2根线。
压力变送器工作原理 当压力信号作用于传感器时，压力传感器将压力信号转换成电信号，经差分放大和输出放大器放大，最后经V/A电压电流转换成与被测介质（液体）的液位压力成线性对应关系的4-20mA标准电流输出信号。
连接变送器后，通常可以看到测量值（PV），模拟输出值（AO），范围下限（LRV）和上限（URV）等。通过调整LRV和URV，可以调整零点和跨度。
压力变送器主要是把压力值转换成模拟量4-20mA，现在多有数字式的，自带转RS485的接口，通过此接口即可与PLC进行物理连接。
激光式液位传感器是把光流发射出的激光利用半透射反射镜处理。一部分作为基准参考信号输入时间变送器，另一部分，通过半透射反射镜的激光，经过光学系统处理为一定宽度的平行光束，照射在物体面上。
射频电容液位变送器的调试
1、电源正极与变送器红色线连接 ；信号正极与变送器黑色线连接；信号负极与电源负极连接。
2、变送器打压下限，利用变送器上铭牌上的按钮按两秒设定，将压力打到压力上限，按满量程按钮调满点，测试各点误差，重复调节两个点直到满足精度要求。
3、智能液位变送器是可以通过RS485来调整量程的，但是只能在规定的量程范围内调整。一般出厂是默认了量程的。具体调整需要下载麦克传感器公司的MPM4700智能液位变送器专用调试软件。MS setonline 和MODBUS软件调试。

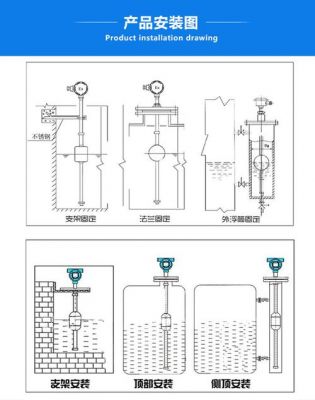

4、液位调试▲ 浮力计算：l 浮筒浮力：F1=π/4·D·H·ρl 浮筒重G与浮力之差：F2=G-F1式中：D-浮筒外径(cm)；H-浮筒长度(变送器量程)(cm)ρ-介质密度(g/cm3)▲ 将变送器水平固定在校验架上，并按图5接线。
5、变送器采用电容测量原量，探极线的外绝缘层为耐高温、耐腐蚀、抗老化且化学稳定性极高的聚四氟乙烯材料，正常工作中与被测液体之间处于绝缘状态。
到此，以上就是小编对于液位变送器怎么调整视频的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
