本篇目录：
- 1、ad里pcb焊盘变绿
- 2、原理图转到pcb的时候封装变绿了怎么调
- 3、如何解决器件在PCB上显示绿色的问题?
- 4、我画的电路图,在生成PCB的时候,很多器件都显示绿色的,请问我该怎么办啊...
- 5、Ad6中画PCB时元件违反设计规则时显示绿色,怎样让绿色不显示出来,看着不...
- 6、protel中根据原理图导出来的PCB图,总是绿色的,绿色怎么删除的啊?
ad里pcb焊盘变绿
这种情况消除需要更改下间距规则。pcb焊盘出现绿色这种情况是pitch间距引起的，直接更改下间距规则即可解决这个问题了，调小直至焊盘之不出现绿色为止。
在这种情况下，违反了规则设置。可能是焊盘间距太小或设备太靠近。可以检查以下规则是否符合要求并进行调整。如果没有，它们可以被忽略。检查规则。
封装变绿，是由于不符合当前的规则设置引起的。
原因：出现亮绿色主要是出现错误造成 解决方法：错误的原因很多，需要根据实际情况解决：如果元器件过近引起的，设置下安全间距。周围的元器件重叠，只需要挪动元器件到新的位置，就可以解除。
altium designer 09丝印靠近焊盘显示绿色警告是设置错误造成的，解决方法为：选择“Rules”。新建一个规则。更改规名称。创建“IsVia”。创建“IsPolygon”。双击IsPolygon，选择直连即可。

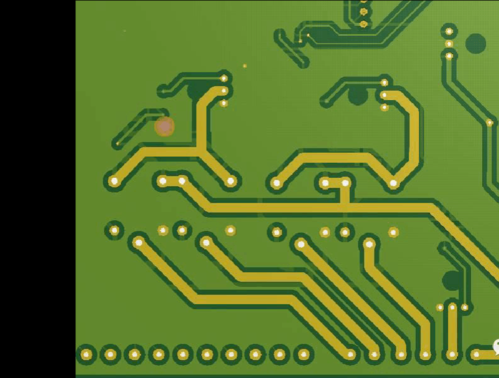

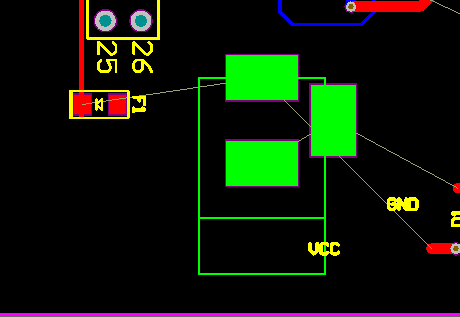

原理图转到pcb的时候封装变绿了怎么调
1、封装变绿，是由于不符合当前的规则设置引起的。
2、是PCB布线与设计规则不符，产生了DRC错误，元件变成绿色是错误标志，说明有错误，按T+M键就是清除错误标志。
3、当自己将原理图转换为PCB的时候，会出现全部元件变绿，或者部分元件变绿的情况。全部元件变绿就是没有把ROOM勾选删除掉。出现部分变绿的情况，是部分元件的设计规则不满足软件的其实规则要求。
4、打开altium designer设计图，如下图所示最小间隔为5mil。然后同时按住键盘D+R键 ，弹出规则编译器窗口，点击左侧展开clearance选项卡。
5、在PCB绘制界面，按“L”把画圈的这个地方勾掉就好了，等板子画完了再改过来，这个标记是说明你未连线或者布板过于密集，规则检查错误。
如何解决器件在PCB上显示绿色的问题?
打开Protel99se软件中的PCB文件，假设放置元器件时候出现了绿色告警。这时候点击软件的功能设置键Design，选择里面的Rules。点击Rules进去后可以看到一个设置框，里面有多个设置项。点击选中其中的Placement。
可能是元件间距太小 可能是元件引脚间距太小 如果有Room 可以删除Room 或 在Room范围内布局 如果还未能解决问题，请将你的现象截图上传。
在没有什么操作状态下，直接按L进入层与颜色设置，把右边的那个绿色的 DRC Error Markers 选项后面Show那个勾去掉，点OK就可以了。。
中有一个Enabled 选项不打钩就可以了。或者可以在Tools--design rules check--Placement--component clearance 的Online栏中的钩去掉--run design rule check.这样哪怕是零件重叠（正反面同时布零件）也不会显绿。
我画的电路图,在生成PCB的时候,很多器件都显示绿色的,请问我该怎么办啊...
我们会发现所有的原件都变绿了，只要元器件拿出这个红框区域就会使元器件变成绿色的 当我们把红框删掉以后，所有元件都会变正常。
焊盘过孔尺寸过小或过大 焊盘和丝印层字符间距过小 器件之间间距过小 但无论是何种原因引起，都可以通过以下办法使其恢复正常显示 取消DRC检测，清除DRC检测结果 修改规则设置，使其符合当前布板工程的要求。
在PCB绘制界面，按“L”把画圈的这个地方勾掉就好了，等板子画完了再改过来，这个标记是说明你未连线或者布板过于密集，规则检查错误。
在PCB界面中按page down 知道显示一个矩形方框，如图 把那个矩形绿色方框删除了了试试。
Ad6中画PCB时元件违反设计规则时显示绿色,怎样让绿色不显示出来,看着不...
焊盘之间间距过小 焊盘过孔尺寸过小或过大 焊盘和丝印层字符间距过小 器件之间间距过小 但无论是何种原因引起，都可以通过以下办法使其恢复正常显示 取消DRC检测，清除DRC检测结果 修改规则设置，使其符合当前布板工程的要求。
在没有什么操作状态下，直接按L进入层与颜色设置，把右边的那个绿色的 DRC Error Markers 选项后面Show那个勾去掉，点OK就可以了。。
设计规则不满足软件规则要求。ad里pcb焊盘变绿原因是设计规则不满足软件的其实规则要求。当自己将原理图转换为PCB的时候，会出现全部元件变绿，或者部分元件变绿的情况。全部元件变绿就是没有把ROOM勾选删除掉。
在PCB中依次按快捷键，D，R，进入Rule设置；取消子规则，Manufacturing--Silk To Silk Clearance的规则设置，及Silk Screen Over Component Pads。后一个不建议取消，可能影响焊接质量。
protel中根据原理图导出来的PCB图,总是绿色的,绿色怎么删除的啊?
1、error Markers）快捷键是T-M。我一般是用下一种，因为在移动多个元件（选中拖动或者M-S）后有很多白的绿的……按X（取消选择）-A（全部元件）白色部分消失了，再T-M，绿色部分也消失了。
2、如果你确定板没有问题，只是想去掉绿色，最简单的方法是按键盘L键，弹出的窗口那里两个方框的勾去掉，就没有了。如果不确定规则是否正确，还是要改规则。
3、那是元件类的Room。从原理图转换PCB时，对话框的最下方有相应选项：Generate component class for all schematic sheets in project 去掉其勾选即可。
4、直接鼠标点那个绿框，点击“delete”键删除即可。在以后通过原理图生成PCB时，将最下面的“ROOM”选项前的勾去掉即可。
5、中有一个Enabled 选项不打钩就可以了。或者可以在Tools--design rules check--Placement--component clearance 的Online栏中的钩去掉--run design rule check.这样哪怕是零件重叠（正反面同时布零件）也不会显绿。
6、PCB图出现绿色是因为有重叠了，不是错误提示，你把封装拉开些距离试试。
到此，以上就是小编对于pcb元件变绿色了怎么办的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
