本篇目录：
- 1、灯开关怎么接线
- 2、一个灯一个开关怎么接线图解
- 3、普通一个灯一个开关怎么接
- 4、灯泡和开关线怎么接
灯开关怎么接线
大部分接线方式都是L或L1接进线。我们具体看两种类型开关的接线方式。L接进线（红线），L1（蓝线）接第一路照明灯的一端，L2（蓝色）接第二路照明灯的一端。

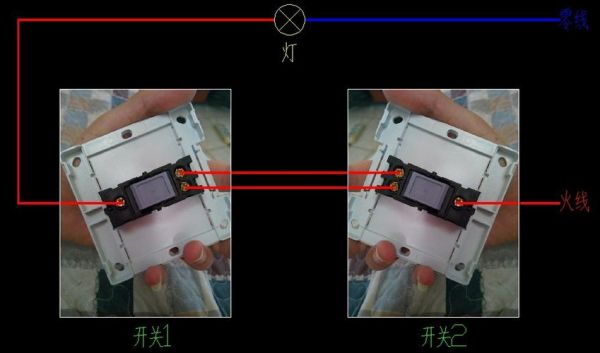

灯线路火线接开关1的L，开关1的L1接开关2的L1，开关1的L2接开关2的L2，开关2的L接灯控制线到灯正极，灯线路零线接灯负极。一般二个开头间的穿线管要穿三根线。
电灯开关接线按照“火线接开关，零线接灯头”、插座“左零右火”这两个原则操作规范。将零线直接透过灯头穿过去然后将线放置在开关的中心点上。将电灯开关的两边用其他的线连起来。
开关控制火线，灯是零线开关是控制火线的通断，所以灯直接接零线。或者先将电线接入电源。火线和控制线进开关然后火线和控制线进开关。或者将一根线接入电灯，再将另一根线接入开关。
灯开关的接线方法如下：材料准备：开关，灯具。关闭房间所有电源，确保无电的状态下进行接线操作。将家中的总电闸关闭，确保用电安全。带好绝缘手套防止意外发生。在开关中查看并找到N接线柱和L接线柱。
开关A接线端子标有LL2的孔是公共端，接火线，双控线接两边(两个孔一般用L1L22表示)。开关B接线端子标有L的孔是公共端接灯头线，双控线接两边不分正反(两个孔一般用LL2表示)。灯的零线和电源零线并联。
一个灯一个开关怎么接线图解
1、一灯一控开关接线图，如下图所示：L孔接火线，L1孔接灯的控制线。灯的零线和电源的零线并联。一灯一控，很简单，也很常见。只要将电源，开关，电灯串联在一起就可以了。这样连接的电灯只能被一个开关控制。
2、一个开关一个插座一个灯泡接线如下图：图一：材料：接这个插座至少要3根线，一根火线，一根零线，还有一根地线。接线方式：三孔插座，一个孔接火线，一个接零线。另一个接地线。
3、一开单控连接法很简单，只需将L1接火线，L接灯，零线接灯即可：二开双控连接法。
4、关闭家里的空开，然后从空开盒引出两根线，从空开的下端出来的红色护套线是火线，另外一根黑色的线是零线。将线路还有灯座开关全部固定好位置。将火线和零线连接到开关上，开关控制火线，零线接到开关的零线端口。
普通一个灯一个开关怎么接
关闭家里的空开，然后从空开盒引出两根线，从空开的下端出来的红色护套线是火线，另外一根黑色的线是零线。将线路还有灯座开关全部固定好位置。将火线和零线连接到开关上，开关控制火线，零线接到开关的零线端口。
将灯一端直接接在电源零线上，另一端与灯开关的L1连接，开关的L与电源火线连接即可。

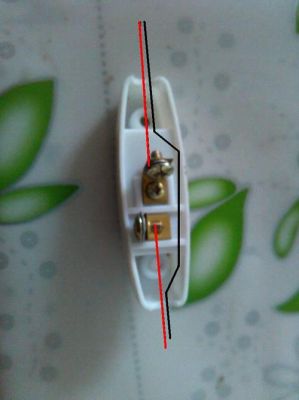

把一根火线和一根零线分别接在灯泡上，再在两根灯线需要接开关的位置，剪断任意一根线，把剪断后的两个线头分别接在开关的两个螺丝上就可以了。
据齐家网专家介绍，大家可先将家中的空气开关关闭，从空气开关下端引出一条火线和零线，将火线和零线的一端的保护套剥掉一部分，开关一端接火线；灯一端用火线和开关连接在一起，另一端直接和电源零线连接就好了。
灯泡和开关线怎么接
1、一个灯泡一个开关、电线接入方法：需把开关接在火线上，防止开关断开时电路仍带电。如图所示：电路：由金属导线和电气、电子部件组成的导电回路，称为电路。在电路输入端加上电源使输入端产生电势差，电路即可工作。
2、将左右两个开关用两根线并联起来，一个开关接上火线，一个开关就直接接在控制线上。用一根线直接连接中心点，另一头连上电灯，开关之间检查火线与零线是否正确连接。
3、接线方式：三孔插座，一个孔接火线，一个接零线。另一个接地线。开关一端接火线一端接灯， 灯的另一端接零线就可以了。图二：图二与图一的原理一样，图一是在生活中用到的接线，而图二是在物理实验中需要掌握的。
4、电灯开关接线按照“火线接开关，零线接灯头”、插座“左零右火”这两个原则操作规范。将零线直接透过灯头穿过去然后将线放置在开关的中心点上。将电灯开关的两边用其他的线连起来。
5、接灯泡的话，从有保险的开关（现在一般都用空气开关，不用旧的保险丝了）出来后，先到电灯的开关，灯线从开关的一头进，从另一头接出，然后接到灯泡；零线不和过开关，直接接灯泡。
6、先接插座、再接开关，最后接灯泡。电线共有2根线，一根零线和一根火线，接电之前先断闸，带上防护手套，穿布鞋，有人在旁监督，详细步骤如下。
到此，以上就是小编对于灯头开关怎么接线视频的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
