本篇目录：
- 1、在ad9画原理路集成库找不到自己要的原器件,是不是要自己建一个原件库...
- 2、ad9pcb如何做拼板
- 3、AD9在pcb中如何画固定长度的线?
- 4、ad09画图软件如何画库里没有的器件
- 5、用AD9画PCB板图是生成的PCB文件为什么离得这么远,怎样改过来...
在ad9画原理路集成库找不到自己要的原器件,是不是要自己建一个原件库...
绘制原理图的时候把原理图库打开放置你画的元器件，双击它打开属性编辑窗口，右下角有封装属性，增加封装属性，这个封装指向你画的pcb引脚库元器件就行。
建立自己的元件库：分为手工绘制和复制别人的。a、手工绘制：File--New--Library--schematic Library(原理图库)或者PCB Library(封装库)，打开Library后你可以画自己需要的元器件，从而建立自己的原理图库和封装库。
是的，找一个和自己需要的那个元器件封装一样就可以，还可以根据器件的实际尺寸自己制作器件封装。
ad9pcb如何做拼板
1、ad9 PCB拼板方法如下。将画好的PCB全选，复制，粘贴需要拼的份数。给拼板的PCB画好外边框，再在机械层拼板处画线，标注vcut，拼板完成。
2、这里我打算设计一张PCB板上有4块成品单元数量，所以需要将以上设计好邮票孔的PCB板进行复制。使用快捷键：Ctrl+A全选PCB，Ctrl+C拷贝PCB。使用“特殊粘贴”，将PCB拷贝到新建的PCB文件进行拼版，确保源文件不受影响。
3、是的，就是使用““内嵌板阵列”拼板的。拼板完成后，需要告诉 PCB制板 厂商，板与板之间的处理方式是勾V槽，还是邮票孔。如果选择比较好的PCB制板厂商，你可以自己提出需求，他们会帮你搞定的。
4、首先打开需要拼板的工程文件。打开PCB文件，进行PCB编辑页面。直接复制粘贴，先知道X轴线的长度是43MM，线径是0.254MM，所以我们要在4254MM的位置进行放置另一板复制的板，因为工艺无间隙拼板的距离是0.5MM。
AD9在pcb中如何画固定长度的线?
当然可以。先设置好栅格，然后批量选中你要移动的若干个对象，用鼠标在某个栅格定位好后，按鼠标左键不放，然后用上下键/左右键将其精确移动到你预期的位置。这是很常见的操作啦。
没有（或者我不会）；办法：放好之后，双击，输入线的两端坐标即可。
继续按Shift+空格键切换就可以了，Shift+空格键可以切换好几种方式的。 你在PCB界面下按O，T，看看图片所示一栏是否被选中了。
首先电脑打开CAD，然后打开CAD之后，点击左侧工具栏中的画线图标。然后选择画线图标后，先指定一点，然后再输入直线是长度CAD默认单位为毫米，如果要设置99m则需要单位换算。
ad09画图软件如何画库里没有的器件

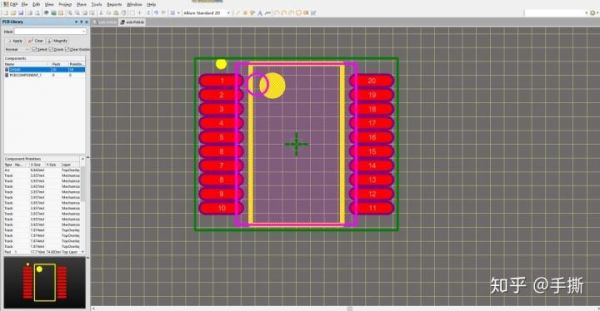

进入软后，菜单选择-新建-库-原理图，原理图符号绘制工具：放置引脚，保证不得放反x号一段向外，可通过space键旋转调整ad软件绘制库中没有的元件。
建立自己的元件库：分为手工绘制和复制别人的。a、手工绘制：File--New--Library--schematic Library(原理图库)或者PCB Library(封装库)，打开Library后你可以画自己需要的元器件，从而建立自己的原理图库和封装库。
你鼠标指向那就会弹出来，在那几个库里找，库尔元件标号网上查。我也不知道了。如果还没有的话就要自检画库文件了。新建文件-库-原理图库。图形是随便画的。主要是你要添加相应的电器引脚。
首先是要先从电脑上打开ad官方库的软件程序，进入到该软件的主界面。其次在进入到该软件界面后，找到Library选项，选择搜索，点三角的下拉菜单选择包含全部库。
用AD9画PCB板图是生成的PCB文件为什么离得这么远,怎样改过来...
把KeepoutLayer外的黑色没用的部分删掉 。
先打开原版pcb图，使所有层可见，快捷键S/A (全选Ctrl+A) - Ctrl+C(拷贝），左键单击 打开目标板pcb图，快捷键E/A(Paste Special)；出现对话框，选择“Paste Array”，输入需要的数量，间距。
这个尺寸是防止你绘制PCB板的时候，走线过于接近PCB板边缘。是防止工艺加工过程中，PCB板边沿切除的时候，将你的PCB线切坏掉，所以这段距离可以理解为工艺加工中的安全距离。
问题1：这个应该是PCB生产厂商的问题，勾V槽太浅了，所以需要用力或者借助于工具来掰开。可以采用邮票孔的方式去拼板，就是不知道这样拼，PCB生产厂商是否给做了。这个需要他们沟通的。问题2：在走线上设置不了的。
不要看错误很多害怕解决起来困难，很多时候是没有指定真确的封装，差一个字母也不行，错误项中看看是什么器件错了，首先核对封装名称是否真确，其次核对管脚名称是否正确，别如原理图时3，PCB中也得是3。
这属于软件的实时DRC检测。如图的标志是提示有线头、线头没有连接的意思，是软件的提示，不是报错，你可以不管，也可以在design-rule中取消这一项检测。
到此，以上就是小编对于ad19怎么画板子外形层的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
