pnpnpn三线制接近开关接线问题(附图)

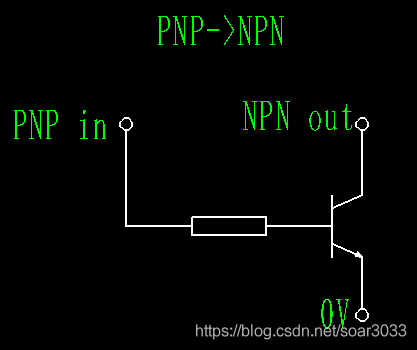

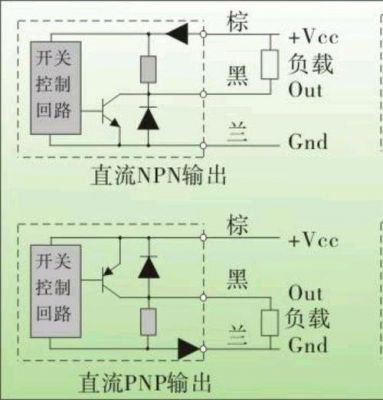

1、三线制接近开关的接线：红(棕)线接电源正端；蓝线接电源0V端；黄(黑)线为信号，应接负载。而负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。
2、三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。而负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。

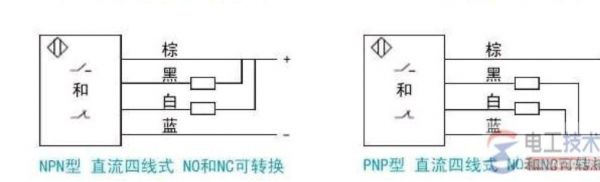

3、)接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。请见下图所示：2)两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。
4、三线式接近开关的接线方法：对于三线式NPN型接近开关，棕色的导线与一端负载，同时与电源正极相连；黑色的导线是信号线，与负载的另一端相连；蓝色的导线与电源负极相连。
5、三线的接近开关是需要供电的，电源，公共端，信号.PNP平时输出高电平，NPN平时输出低电平。
6、接线图如下所示。所以他们接线的具体方法是：当NPN型三线接近开关为低电平输出模式时。棕色接正极，蓝色接负极，黑色接输入就可以了；当PNP三线接近开关为高电平输出模式时。棕色线接正极，蓝色线接负极，黑线一端接PLC输入。
如何使用三菱PLC的PNP和NPN端子?
1、带S/S 端子PLC，NPN和PNP都可以接。
2、具体要看是那品牌的PLC了，就三菱FX2N系列PLC而言，NPN的不需要外接开关电源，只要接到PLC输入端的内部24V电源上，信号线接输入口端子，PNP的就必须外接一个开关电源，才能构成24V的回路形成高低电位，从而才能有信号输出。
3、接入PLC的输入的话，如果是NPN型输出，那么PLC输入的COM端就应该是24V；同理，如果是PNP型输出，PLC的输入端应该接0V。NPN型是低电平输出，PNP型是高电平输出。
4、PLC数字量输入模块一般可分为两类：一类的公共输入端为电源负极，电流从输入模块流出，此时，一定要选用PNP型接近开关；另一类的公共输入端为电源正极，电流流入输入模块，此时，一定要选用NPN型接近开关。
5、用+24V 或0V接入PLC输入端，如果是+24V接入时输入点亮，这就是PNP输入，反之如果接入0V亮，那就是NPN输入。
6、两线制NPN接近开关，两根线，一般为棕色，蓝色。24V开关电源。开关电源0V与PLC COM 端短接，形成共OV 然后PLC（COM）接 传感器蓝色线，传感器棕色线 接PLC X端 还有一点我要指出。
pnp和npn三极管的电源是如何接的?
1、NPN遵循VcVbVe，单电源Vc接电源，Ve接地；双电源Vc接正电源，Ve接负电源。PNP相反。
2、你可以试试看看这个，如果直接接上用着ok，下次有可能会忘记了。
3、发射极接地，集电极接高电平，基极接控制信号。当信号Green为高电平时，三极管导通，电流从集电极流向发射极，也就是说从Vcc到地构成一回路，这个时候发光二极管导通发光。
NPN和PNP型传感器的区别和具体该怎么接线到PLC
1、那么PLC输入的COM端就应该是24V；同理，如果是PNP型输出，PLC的输入端应该接0V。NPN型是低电平输出，PNP型是高电平输出。举个例子，如果传感器的电源是24V的，那么NPN型输出就是0V，PNP型输出就是24V。
2、低电平输出时用NPN，高电平输出时用PNP。带S/S 端子PLC，NPN和PNP都可以接。S/S 端子：接+24V （可以接NPN型传感器），S/S 端子：接0V（可以接PNP传感器）。
3、NPN和PNP主要是电流方向和电压正负不同。NPN：是由两个N型半导体和一个P型半导体组成。PNP：是由两个P型半导体和一个N型半导体组成。
4、然后流到接地端。而电流流入(NPN输出型)的传感器接通时，电流是从电源经负载流到传感器的输出端(output)，然后流到接地端(GND)，最后进入系统的地（GND）。
大神们,请问npn和pnp两种三极管分别是怎么接线的,正负极怎么接?
你可以试试看看这个，如果直接接上用着ok，下次有可能会忘记了。
NPN遵循VcVbVe，单电源Vc接电源，Ve接地；双电源Vc接正电源，Ve接负电源。PNP相反。
对于PNP管，当黑表笔(连表内电池负极)在基极上，红表笔去测另两个极时一般为相差不大的较小读数(一般0.5 -0.8)，如表笔反过来接则为一个较大的读数(一般为1)。
