本篇目录：
如何用一块万用表找电动机的头尾?
1、先用万用表的欧姆挡找出三个绕组的两个引出线端头，然后将任一相绕组引出线头接到万用表的毫安挡，再把另一相绕组两个引出线头触及直流电源——电池（3伏左右）两电极。
2、方法找出3组线圈以后，先假定首尾，把3首合一起，3尾也合一起，转动电机，用万用表交流小电流档，测量总首到总尾的电流。多试几次，有电流显示，调换其中1组线圈的首尾，再测，到没有电流显示为止，表示同名了。
3、先用万用表电阻档区分电机三相绕组并做好记号，把其中任意两相的任意两根连接，另两根接在万用表的毫安档上。
4、方法一：万用表毫安档判别 如图1所示 a．先用摇表或万用表的电阻档，分别找出三相绕组的各相两个线头。b．给各相绕组假设编号为U1和UV1和VW1和W2。

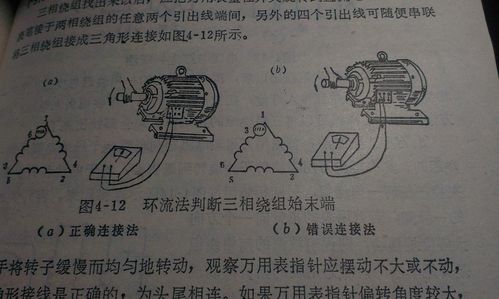

5、将任意两绕组串联，用手盘动电机万用表小电流挡测量其输出电流，并记下数值。\x0d\x0a2将上述两绕组之任意一组反向串联，用手盘动电机万用表小电流挡测量其输出电流，并记下数值。
6、可以用万用表先区分6个线头，把相通的两个线头分为一相，6个线头就可以分为三相了，然后再判断绕组的头尾。
如何判断电机首尾端
上面三个端子W2U2V2就是绕组的尾端，下面三个端子U1V1W1就是首端。这是一个星形接法的电机，尾端用接线盒自带的连接片短接，首端分别接电源的UVW 三根相线。
先判别三相绕组的各自的两个首尾端.将万用表调到电阻档进行测量，凡是同一相的阻值就很小，因此根据电阻大小可分清两个线端属于同一相。
首尾端子只是相对于星、三角降压启动来说的，并非固定不变的。同一绕组线圈中，为了方便接线时容易区分线端，可以将一端称作头，一端称作尾，两个线头中随便哪个作头端都可以。
电机接线首尾头咋找
首先上图，一个电动机接线盒的实物图和原理图。那么我们怎么分辨每相绕组首尾端呢，其实很简单，上面都标有字母。如下图先来一个星形接法的 上面三个端子W2U2V2就是绕组的尾端，下面三个端子U1V1W1就是首端。
首先用万用表欧姆档找出三相电机定子绕组的每相的两端头，并将其临时标注为U1，U2，V1，V2，W1，W2，然后把U1V1W1接在一起，U2V2W2接在一起。
（2）每相绕组中任选一个头连接在一起，再把其余三个头连在一起。然后将万用表的直流毫安档连在节点之间，用手转动电动机转子：①若表针不摆动，表示两个节点分别为各相绕组的首尾。
如果是一台电机已引出了电缆线，则看线上是否有标记分别为U1，V1，W1三相的头，U2，V2，W2三相的尾，同字母为一相。如果没有标记，看线板上六个接线柱的，上边三个为头，下边三个则为尾。
如何判断电机首尾端?分别应用什么原理
通过电机的标记和连接方式可以判断其首尾端。在大部分情况下，电机的首尾端会标有字母或数字来表示不同的引线。一般来说，线圈的一个头是与电机的正极相连，而另一个头则与电机的负极连接。
它是利用转子中的剩磁在定子三相绕组中感应电动势的原理来判断绕组的始末端的。具体作法是将万用表的一个表笔接于6个引出线中的任意一端，另一表笔分别接触其余5个引出线，此时万用表量程开关应旋转到电阻挡上。
线头同为首端或尾端；再将电池和开关接另一相 两个线头，进行测试，就可正确判别各相 首尾端。交流法 给各相绕假设编号为UUVV2和WW2，按附图接线，接通电源。
首先上图，一个电动机接线盒的实物图和原理图。那么我们怎么分辨每相绕组首尾端呢，其实很简单，上面都标有字母。如下图先来一个星形接法的 上面三个端子W2U2V2就是绕组的尾端，下面三个端子U1V1W1就是首端。
怎么分辨电动机的首尾端~
1、电压表有读数，连在一起的两个线头中一个是首端，另一个是尾端，任定一端为已知首端，同法可定第三相的首尾端。图3 低压交流电源法 接线按三相异步电动机铭牌规定接线，并加接接地保护线。
2、观察电动机的旋转方向。若三次接上去，电动机转向相同，则表明三相首尾接线正确；若三次接上去，电动机有两次反转，则表明参与过这两次反转的那相绕组接反。
3、上面三个端子W2U2V2就是绕组的尾端，下面三个端子U1V1W1就是首端。这是一个星形接法的电机，尾端用接线盒自带的连接片短接，首端分别接电源的UVW 三根相线。
4、)用万用表或微安表判别首尾端 (1)方法一 a.先用摇表或万用表的电阻档，分别找出三相绕组的各相两个线头。b.给各相绕组假设编号为U1和UV1和VW1和W2。
5、将已经判明的两绕组的首（尾）端作标记。验证：将已经判明的三个绕组的首（或尾）端接在一只表笔上，尾端接在另一只表笔上，用手旋动电动机转子，万用表指针不偏转（摆动）。说明判断正确。
到此，以上就是小编对于电动机如何找头尾的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
