keil逻辑分析仪不走
首先你要知道那些引脚可以被检测到，你可以在命令行窗口输入dirvtreg，然后就可以显示出那些引脚是可以被检测到的。本程序我检测的是P25脚，即PORT3口的25脚。
您问的是如何让kile5逻辑分析仪出波形吧？首先在optionsfortarget模块里面debug下面选择usesimulator，然后再工具条选择start/stopdebugsession。
数据错误。数字逻辑分析仪一直红灯，是由于信号数据流的错误造成的数字系统的失常导致的，属于数据错误的原因。数字逻辑分析仪，具有延迟能力，可以保存更长时间的数据。
基准不稳定。门限电压指的就是逻辑分析仪中比较器的参考门限电平，用做比较基准，逻辑分析仪将被测信号通过高速比较器与门限电压进行比较。
在keil软件中,如何设置仿真器的驱动
第一步：打开“STC-ISP”软件。软件界面如下图所示：第二步：点击右手边“Keil仿真设置”，然后点击“添加型号和头文件到Keil中添加STC仿真器驱动到Keil中”。
需要创建一个专门用于驱动特定外设的文件。这个文件可以是C文件或者C++类的源文件，其中包含初始化、配置和操作该外设的函数。将新创建的外设驱动文件添加到Keil项目中，以便编译链接过程中能够正确地引用和调用相关函数。
KEIL没有硬件仿真功能吧，建议你用protues软件仿真。现在protues里画好原理图（不愿画在网上也可以找得到原理图DSN格式的）然后KEIL 编程编译的时候生成HEX文件就可以下载到protues原理图中进行仿真。
首先打开Keil软件，打开一个工程，点击keil的编译图标，编译软件。确保已经连接了仿真器，而且已经给MCU上电，然后下载程序，等待下载完成。软件程序下载完成，现在就完成了程序下载，可以开始仿真了。
如何使用keil中的逻辑分析仪
1、逻辑分析仪是利用时钟从测试设备上采集和显示数字信号的仪器，最主要作用在于时序判定。
2、您问的是如何让kile5逻辑分析仪出波形吧？首先在optionsfortarget模块里面debug下面选择usesimulator，然后再工具条选择start/stopdebugsession。
3、首先你要知道那些引脚可以被检测到，你可以在命令行窗口输入dirvtreg，然后就可以显示出那些引脚是可以被检测到的。本程序我检测的是P25脚，即PORT3口的25脚。
用cube库写的PWM,怎么用keil仿真观察PWM输出波形
1、这个很简单，Keil的逻辑仪，是基于Keil自带的仿真器来运行的。而Keil自带的仿真器，是基于传统的51单片机来运行的，传统的51就是我们课本上讲的，只有串口，两个定时器，两个外中断一共五个设备，没有其他设备。
2、keil的变量仿真其实本质是观察变量地址的值，所以如果你在变量的生存空间以外看，这个变量的值是错的。
3、点击Options for Target。点击“Debug”，选择“Use Simulatorh”和“Limit Speed to Real-time”，确定。编译工程后点击“仿真”按钮。仿真界面点击“Peripherals”，下拉菜单中选择“General Purpose I/O”。
4、keil4能仿真成功的，问题是要将GPIO口写对，要么写定义为IO口的变量名，要么直接写IO口名。直接写IO口名时要写成如P1这样的，千万不能写成P1^1。

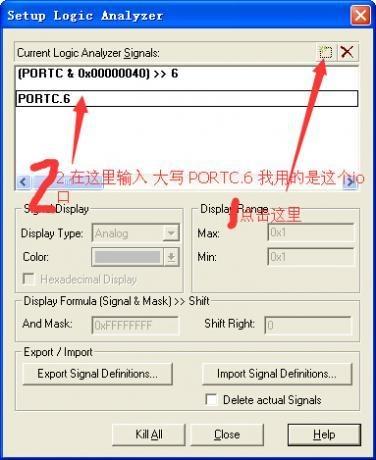

5、首先进入仿真设置，然后点击波形查看图标。设置仿真参数点击Setup...设置添加需要查看的硬件IO口。在setup中输入PORTX.i等需要观察的引脚。如果此时出现unknown signl。就是debug的设置问题了。
kile5逻辑分析仪不出波形
1、你用的STC单片机，是扩展了PWM功能的，这个功能，仿真器没有，所以你的那些个CCAP0H、CCON等等的寄存器，仿真器是没有的，所以，是不能够仿真的，自然，逻辑仪也不能起作用。
2、首先你要知道那些引脚可以被检测到，你可以在命令行窗口输入dirvtreg，然后就可以显示出那些引脚是可以被检测到的。本程序我检测的是P25脚，即PORT3口的25脚。

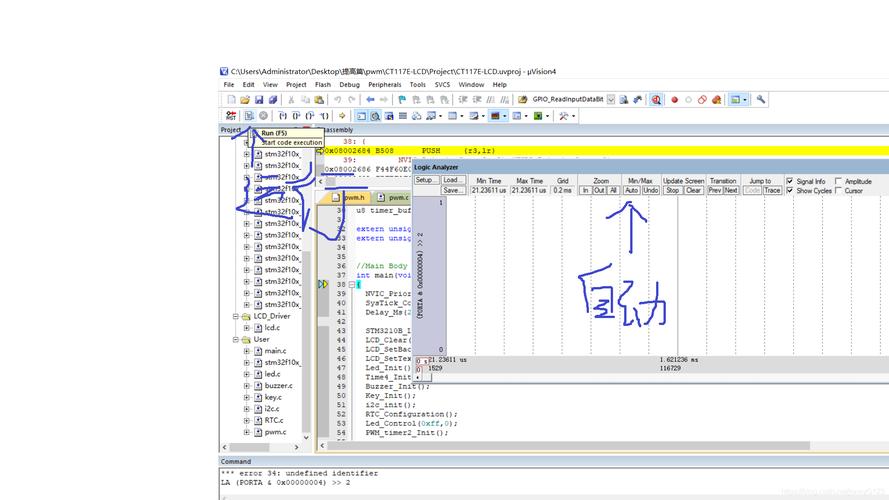

3、首先打开keil软件，点击options选择在debug。点击debug红色的按钮微信ID：niceli123。进入调试界面后，打开logicanalysis窗口。打开窗口后进入setup。
4、逻辑分析仪是利用时钟从测试设备上采集和显示数字信号的仪器，最主要作用在于时序判定。
5、局部变量是定义在堆栈里，也就是说这些变量会和其他函数公用同一块内存。如果程序运行到函数体以外，那么这些变量的值是不确定的。
51单片机keil4中,怎么查看脉冲信号
1、可以利用51单片机的计数器T0、T1，例如用计数器0的外部计数脉冲输入端T0计数，当计满100个脉冲数量后，触发中断。进入计数服务中断程序。
2、方法如下：如果单片有捕获功能的话，直接用捕获功能测量脉宽就行了，具体怎么操作得看你用什么单片机了，STC就有带捕获功能的单片的。
3、建议你在INT1引脚上，加一个反相器。这样，可以使用中断功能来完成。
