本篇目录：
- 1、怎么接5v有源蜂鸣器的驱动电路?
- 2、proteus里的仿真蜂鸣器怎么设置,怎么接才能响!
- 3、电动车蜂鸣器怎么接线
- 4、220V电路如何设置个灯泡不亮蜂鸣器能报警的电路?需要哪些材料如何...
- 5、主板蜂鸣器怎么接
- 6、蜂鸣器可以用NPN三极管驱动吧,我用npn,实物做出来之后蜂鸣器就是不响...

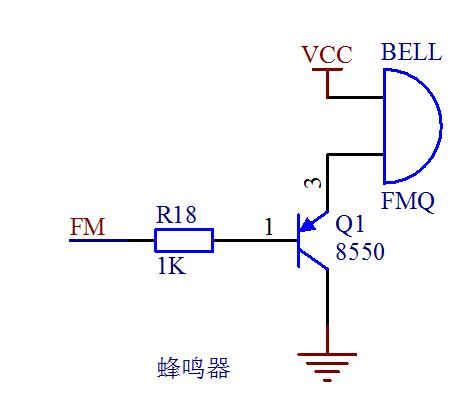

怎么接5v有源蜂鸣器的驱动电路?
1、（3）用曲别针做触头Q，用书把曲别针垫高，用胶布粘牢，引出一条导线，如图连接好电路。
2、然后就是还有电压限制的，一般的蜂鸣器是5V电压的，蜂鸣器在单片机上用的话建议用一个三极管驱动好些（三极管贰动为截止负极）电路太简单，我就不画图了，有什么问题直接问我吧 qq 247947471。一般设计也是多采用三极管驱动的。
3、蜂鸣器信号一个接地一个接信号，电路设计采用直接接正，三极管接控制地。首先要确认蜂鸣器的正负，新的长脚是正，短脚为负。蜂鸣器的电压限制，一般的蜂鸣器选择5V电压。蜂鸣器的声音主要与参数有关，有高分贝和低分贝的。
4、蜂鸣器信号一个接地一个接信号，电路设计采用直接接正，三极管接控制地。首先要确认蜂鸣器的正负，新的长脚是正，短脚为负。蜂鸣器的电压限制，一般的蜂鸣器选择5V电压。
proteus里的仿真蜂鸣器怎么设置,怎么接才能响!
正确连接方式：使用VCC。错误连接方式：使用power符号。实际上，在proteus仿真设计中，可以采用发光二极管来代替蜂鸣器，灯亮即代表响鸣，更具视觉效果。
首先第一步就是进行双击打开proteus软件，如下图所示。接着就是进行在左侧的工具栏中中找到“P”并点击即可。然后在弹出的对话框中这时候要注意的是找到“关键字”，如下图所示。
您想问的是proteus里面的有源低电平蜂鸣器怎么打开吧。双击打开proteus软件。双击打开proteus软件，在Proteus仿真软件中蜂鸣器正极需要连接电源。VCC上才可以顺利接通并响鸣，切不可使用power符号相连。
首先，打开Proteus，选择电子元器件，分别输入buzzer、ldr、res、2n555pn424switch，将蜂鸣器、光敏电阻、电阻、NPN三极管、PNP三极管、单掷开关等添加到待选电子元器件列表中。
电动车蜂鸣器怎么接线
1、红色接蜂鸣器火线l，灰色接蜂鸣器n，蜂鸣器输出灰色线接转向开关中脚线成串联电路，蓝色接左边方向灯线，橙色接右边方向灯线，方向灯负极接黑线（绿线）。若蜂鸣器线接反就会不闪光也不蜂鸣调换线就行了不会坏的。
2、在开关中间的角串个闪光器另外的2个就各接转向灯，要是接双闪就把2根闪光灯线对接中间加个开关，随便开那边的转向灯再打开串的那个开关就是双闪了。将原闪光继电器取下换一个带峰鸣的闪光继电器就可以了。
3、V电动车闪光器接蜂鸣器的方法：电动车闪光器有两根电源线，其中一根负极线直接接蜂鸣器，另一根正极的线通过按钮开关再接到蜂鸣器的另一个桩头上。蜂鸣器是一种把警示电信号转换成人耳能够感知的电声转换装置。
220V电路如何设置个灯泡不亮蜂鸣器能报警的电路?需要哪些材料如何...
你好：——★最简单的方法是：在空气开关的下口，连接一只380V的继电器，使用继电器的常闭触点作为蜂鸣器的开关...只要空开断开的时候，继电器失电、释放，常闭触点接通，蜂鸣器报警。
蜂鸣器报警时声音虽然不大，但绝对是可以清楚的听到的，而且，还有LED灯变色闪烁指示报警，是完全可以满足使用需求的。慎重啊，慎重！PPM高的环境，如果到了爆炸极限，真的用了220V电产生了电火花，不是开玩笑的 。
温控器信号输出是何输出方式？一，如是220v电压输出，就可以直接连接。如电压不对，就只能换温控器。二，如是继电器输出，就需接入电源供电。就把温控器继电器输出接线端当做开关一样接线，就可以了。相当于开关控制蜂鸣器。
制作电路检测器所需要的材料是：1个灯泡、1个灯座、1节电池、1个电池盒， 4跟导线。
主板蜂鸣器怎么接
1、微星B450M迫击炮的SPEAKER蜂鸣报警器应该插在主板的JFP2插针上。请注意，插针的接口可能会因不同的主板而有所差异，因此请参考您的主板说明书以获取更准确的信息。
2、就在主板上机箱前面板插针那里，绿色的4针，如下图红框内。该组插针由正负极之分，最左边的是+极。如果插好后没反应，可能是插反了。
3、技嘉主板蜂鸣器怎么接 机箱前置接口一览。POWER SW=开机键，POWER LED=开机指示灯（注意正负极），RESET SW=重启键，H.D.D LED=磁盘指示灯（注意正负极），HD AUDIO=音频接口，USB=USB接口。
4、主机蜂鸣器是采用插头连接在主板显示屏后面旁边的一个小的插口上，是白色的插口。
5、一般这个是应该接在：F_PANEL (前端控制面板接脚)这里的，但是我下载了官网上的说明书看了一下，这个地方并没有插小喇叭的针脚，也就是说该主板GA-F2A85XM-DS2并不支持该功能。
6、主板上SATA口旁边有一组JFP2插针，这个就是插主板蜂鸣器的地方。
蜂鸣器可以用NPN三极管驱动吧,我用npn,实物做出来之后蜂鸣器就是不响...
当然可以。蜂鸣器只要得到额定的工作电压就会发出正常的响声，检查蜂鸣器是不是5V的、三极管是否饱和。但图中画的不是蜂鸣器而是喇叭，要确实用的是喇叭就复杂些。
是不是电路有问题，把电路贴出来看看，NPN只要给三极管基极一个高电平，三极管就会导通的，先确定三极管基极是高电平。
NPN三极管驱动蜂鸣器的话，应该是：基极接高电平、集电极接负载接VCC、发射极接地。PNP三极管驱动蜂鸣器的话，应该是：基极接低电平、集电极接负载接地、发射极接VCC。
欧姆电阻应去掉，蜂鸣器正极直接接+5V。另外说，5V电源只能用5V蜂鸣器。如果声音还是小，可测蜂鸣器两端电压，如果低于4V说明IO口驱动力太小，可用两只NPN管接成复合管。并在基极与地之间并一只几百K欧姆的电阻。
单片机是推挽输出的话， IO输出接个2K电阻到三极管的基极，蜂鸣器是5V供电的话，三极管的集电极直接蜂鸣器接到5V，集电极处不要接电阻，三极管的发射极接地。
到此，以上就是小编对于蜂鸣器接线图的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
