本篇目录：
- 1、电路图怎么看图接线
- 2、汽车基本电气线束识图方法?
- 3、如何看懂汽车线束cad图纸
- 4、汽车线束图怎么看

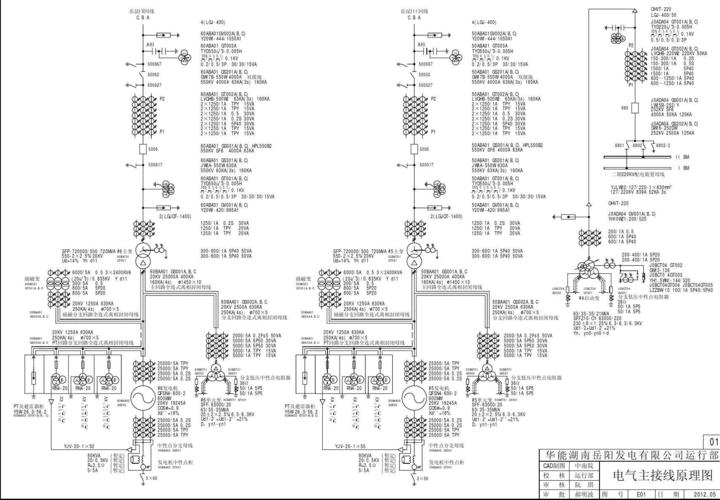

电路图怎么看图接线
③看图时要先从电源开始，按顺序往下看。④先粗看一遍，再细看几遍。⑤结合设备实际接线，理解接线原理。
接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可用连续线和中断线来表示。凡导线走向相同的可以合并用线束来表示，到达接线端子板或电器元件的连接点时再分别画出。
看接线图要根据端子标志、回路标号，从电源端顺序查下去，先看主电路，再看控制电路。搞清楚电路的走向和电路的连接方法，及搞清楚每个元器件是如何通过连线构成闭合回路。
汽车基本电气线束识图方法?
(2)找出汽车线束图上主要部件的位置。主要成分标注明显，一般不难发现。例如，电源系统的发电机和电池；用于启动系统的启动器；照明系统的前灯和灯开关；点火系统的点火线圈和分电器；系统的电喇叭等。
识图的一般方法 1．先看全图，把一个个单独的系统框出来。一般来讲，各电气系统的电源和电源总开关是公共的，任何一个系统都应该是一个完整的电路，都应遵循回路原则。2．分析各系统的工作过程、相互间的联系。
）汽车电路识图的基本方法 （1）化整为零 按汽车电路系统的各功能及工作原理把整车电气系统划分成若干个独立的电路系统，分别进行分析。这样化整体为部分，有重点地进行分析。
汽车电路图的识读方法如下：了解电路图符号和线条的含义。汽车电路图中的符号和线路类型需要熟悉，例如电池符号、电压表符号、开关符号、熔断器符号等等。分析整个电路图的结构。
汽车基本电气线束图识图方法 汽车基本电气线束图是制造生产汽车上的安装指导图或用于维护修理工作中更换导线的接线。

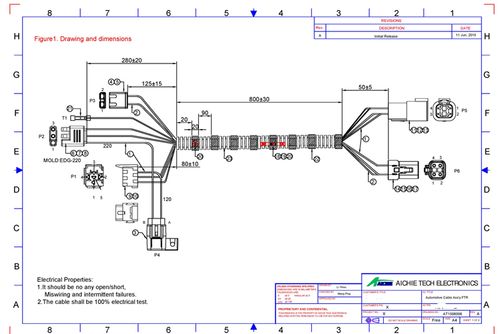

如何看懂汽车线束cad图纸
看选择材料是否明晰 我们常常关注于装饰公司的报价单，担心上当受骗，一项项地仔细检查，其实在设计图纸上也应该标注出来主要材料的名称以及材料的品牌，这对于今后施工人员依照图纸施工很有利。
首先纵览全局，看图名是什么，这个图纸代表的东西，在生活里有没有见过。其次，看主结构，了解其大致的外形是什么样子的。然后看明细栏。
看对象。首先，第一次看到cad图纸的时候，新手确实由于东西太杂而不知道怎么看。此时看到图的第一眼要知道这图是什么物品的图。
汽车线束图怎么看
1、(2)找出汽车线束图上主要部件的位置。主要成分标注明显，一般不难发现。例如，电源系统的发电机和电池；用于启动系统的启动器；照明系统的前灯和灯开关；点火系统的点火线圈和分电器；系统的电喇叭等。
2、（2）找出主要元器件的位置在汽车线束图上，其主要元器件标注都比较明显，一般都不难找到。
3、汽车电路图常见的表达方式有线路图、原理图和线束图等三种。
4、首先，学习认识电气元件的代号或图形符号；其次，学会看电路图。如果这二点都不会的话，那最好还是找专业人员认识一下电气元件的图形符号后再去看电路图。
5、汽车基本电气线束图是制造生产汽车上的安装指导图或用于维护修理工作中更换导线的接线。
到此，以上就是小编对于线束图纸怎么看图的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
