本篇目录：
- 1、dxp怎么关过孔
- 2、DXP里的PCB安装孔怎么制作?详细点!谢谢。
- 3、DXP里面我想把这个焊盘做成方的应该怎么做?
- 4、在dxp中怎么画条形过孔
- 5、DXP2004中如果放置过孔,要求为上面走线时,放置过口,下面走线。快捷键...
- 6、dxp如何增加自动布线的过孔
dxp怎么关过孔

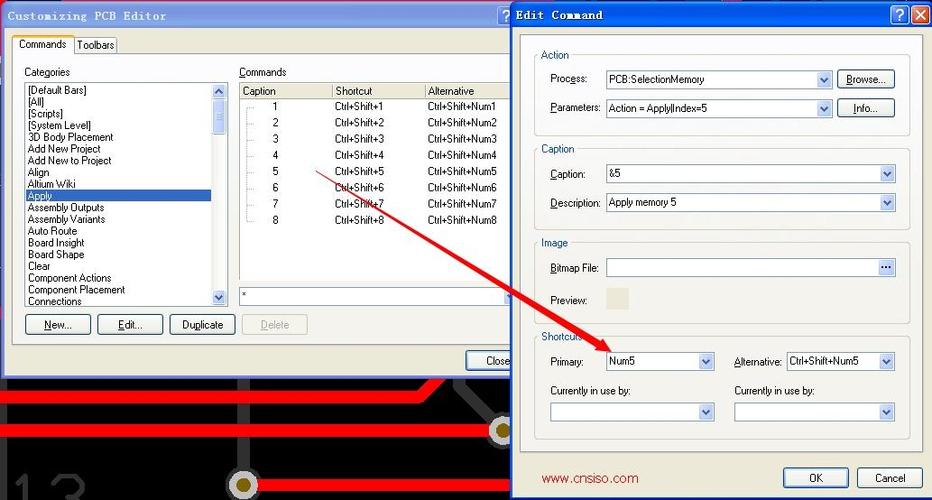

1、-01 * 在PCB电气层之间切换（小键盘上的*）。在交互布线的 过程中，按此键则换层并自动添加过孔。这很常用。1-02 Tab键 在交互布线或放置元件、过孔等对象的过程中修改对象属性。例如改变走线的的宽度，这很常用。
2、P + S = 放置字符串。1P + V = 放置过孔。1Page Ub = 放大。1Page Down = 缩小。1Shift + S = 显示单图层或全部图层。
3、首先我们打开我们的软件，然后点击文件，在点击创建，点击项目，点击PCB项目。然后点击界面左侧栏中的文件，然后点击文件，再点击创建，在点击PCB文件。在界面里面的菜单栏里面点击过孔按钮，然后放在显示区域。
DXP里的PCB安装孔怎么制作?详细点!谢谢。
PCB安装孔？ 上面做孔一是把 pad的孔径设置成外围直径一样大 二就是用Keepoutlayer做一个圆放那里 。定位孔一般用第二种。
打开altium designer 15。选择“new”。选择“project”选择 “pcb project”。这里选择储存路径。同样的，在“new”里选择“schematic”。
用表示外形的机械层画圆圈。一般是在Mech1层。放置孔直径与X、Y尺寸相同的pad，不过要在给厂家的打孔说明中注明是非金属化孔（不沉铜）。
对，就是这么做的。在PCB的四角放上四个焊盘pad，焊盘X、Y 径和内径相等。一般的螺丝，孔径就设置为4mm。我PCB就是这么做出来的。螺丝拧进去很合适。有的人会放0mm，等做出来板子，螺丝要很费劲才能顶进去。
就可以开始在DXP里画封装库了 按如下步骤创建PCB封装库：修改封装名称，绘制边框。修改单位，画边框，重复以上步骤画出正方形边框。
通常，过孔盖油处理，表面不导电；而焊盘是开窗处理，表面导电。一些需要接地，或固定螺丝的地方，通常使用焊盘孔；Keep-Out Layer层所设计的孔，可以异形，且不受设计规则的约束，比较适合制作大的、形状特殊的孔。
DXP里面我想把这个焊盘做成方的应该怎么做?
目前到AD10这个版本，没有能画出焊盘过孔是方形的，最多就是椭圆的孔。AD9（含9）以上就能画椭圆孔。
过孔(VIA)不能设置的，你用统一用焊盘（PAD）来做就行，双击焊盘在Shape一栏中选择Rectangular就OK了。
直接放置焊盘的话，只能是圆形孔，方形引脚可以以引脚的长边为直径设置焊盘的孔径。或者画“焊盘”，外形和内孔形状都可以根据需要灵活处理，但我不知道如何让自动打孔设备认为这是焊盘的孔，手工制版是没有问题的。
没有强制要求，一般把第一脚设置为方形的，为的也是方便看。
可以全局编辑。对于少于10个焊盘的方法：按住SHIFT键选中10个焊盘，然后点击F11，在出来的对话框中修改尺寸后ENTER即可。
在dxp中怎么画条形过孔
直接按P、P可放置焊盘，按Tab键在尺寸和外形中设置圆形、矩形、椭圆形等；如放置有过孔的焊盘，需选择焊盘的层设为Multi-Layer，在孔洞信息中可设置圆孔、正方孔、长方孔。
按下小键盘的+或者-，这样就可以改变走线的层，过孔便自动生成。
按下启动键。dxp布线想要实现两孔2跳线需要在手动连线过程中，默认是按一下“启动”键放置一个过孔，就跳到另一面布线。
DXP2004中如果放置过孔,要求为上面走线时,放置过口,下面走线。快捷键...
1、Tab = 设置导线、焊盘、通孔的大小（要先执行放置“导线、焊盘、通孔”命令下，再按Tab键）。
2、在手动连线过程中，默认是按一下“*”键放置一个过孔，就跳到另一面布线。跳过后再按一下“*”，完成一根跳线。

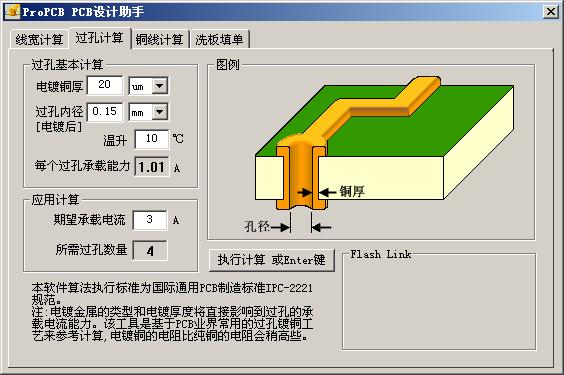

3、散热处理：topsolder，按下图选择，漏铜，进行散热处理(当然还有在铜皮上添加过孔)。走线： 长线栅孔处理，提前规划(放置在元器件附近)，减少回流路径，栅孔模块化、有方向性的添加。
4、兄弟，问题是否解决了，我也碰到这样的问题了，正在郁闷着，不行了明天换个台式机试试，如果解决了，一起共享一下，头疼中。
dxp如何增加自动布线的过孔
1、按下小键盘的+或者-，这样就可以改变走线的层，过孔便自动生成。
2、新建一个规则width，指定特定网络线宽就行了。网络也可以指定布线层，在routing layer里添加规则。
3、-01 * 在PCB电气层之间切换（小键盘上的*）。在交互布线的 过程中，按此键则换层并自动添加过孔。这很常用。1-02 Tab键 在交互布线或放置元件、过孔等对象的过程中修改对象属性。例如改变走线的的宽度，这很常用。
到此，以上就是小编对于ad方形过孔的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
