光耦是PC817的,这个接线怎么接?
K的电阻不要，5V电源接继电器的线圈的一端，线圈的另一端接现在图中输出端的5V，这样就可以驱动了。
PC817是测量光耦的，具体使用方法如下：用数字表测二极管的方法分别测试两边的两组引脚其中仅且仅有一次导通的，红表笔接的为阳极，黑表笔接的为阴极(指针表相反)。且这两脚为低压端，也就是输入端。

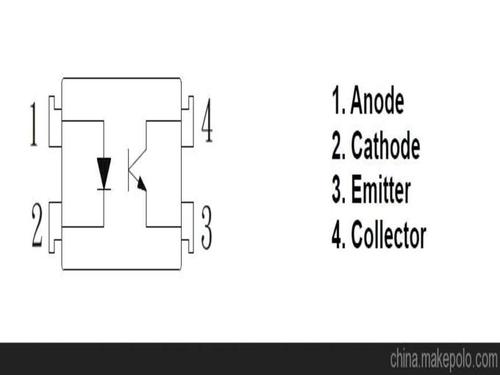

图中的1脚：内部发光二极管的正极，2脚：内部发光二极管负极，3脚：内部三极管的负极，4脚：内部三极管的正极。实物的外观会有个点。有点的脚就是内部发光二极管的正极。图中的作用是反馈。
，两输入引脚 能一个引脚接输入信号 另一个接电阻和地么 输入为正触发；可以的。2，两输出引脚 能一个引脚接电源电阻，另一个接单片机输入么。---不好，一定要这接， 就单片机输入接个对地漏电阻。
PC817用5mA驱动，在电源到光耦1脚串入470~1K的电阻都可以。34脚这边，最大驱动能力50mA.如果够得话，直接集电极接5V，发射极接输出。用在单片机等可以。如果要带比较重的负载。
线性光耦隔离pc817的电路图接法和原理
1、当输入端加电信号时，发光器发出光线，照射在受光器上，受光器接受光线后导通，产生光电流从输出端输出，从而实现了“电-光-电”的转换。普通光电耦合器只能传输数字信号（开关信号），不适合传输模拟信号。
2、pc817c在开关电源电路中的主要作用，就是起到开关电源变压器的初级和次级之间的被测量电压的控制信号，与初级PWM控制芯片实现光电隔离的信号反馈。
3、在用差分信号来驱动后级，如光耦时。在接收端，要考虑到光耦的最大正向电流，因此需要在Y、Z线上接限流电阻；还要考虑到防止光耦前级发光二极管被反向击穿，所以要在Y、Z之间反向跨接一个二极管。
4、光耦就是一个发光二极管和光敏三极管的组合，可以把它看成输入输出隔离的三极管，它的CTR（电流传输比）类似于三极管的电流放大倍数，所以你可以像三极管电平转换电路一样来计算所需值。
5、对于图1的电路，就是要确定RRR5及R6的值。设输出电压Vo，辅助绕组整流输出电压为12V。
6、实物的外观会有个点。有点的脚就是内部发光二极管的正极。作用是反馈。采集后面的信号给前面的控制芯片，让该电路得到一个稳定的输出或者是保护电路。种类 光电耦合器分为两种：一种为非线性光耦，另一种为线性光耦。
光藕34脚怎么接

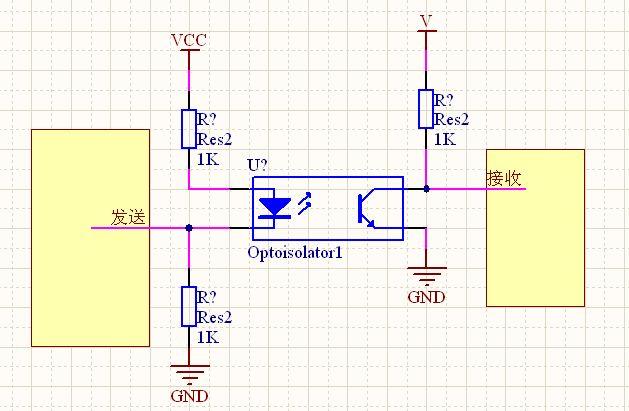

脚通过一个上拉电阻接到单片机的电源，当二极管导通（按你给出的，约为（12－15）/1k＝85mA）时，就会将单片机的IO口拉低。
PC817用5mA驱动，在电源到光耦1脚串入470~1K的电阻都可以。34脚这边，最大驱动能力50mA.如果够得话，直接集电极接5V，发射极接输出。用在单片机等可以。如果要带比较重的负载。
光耦的4个脚区分方法是：四脚光耦封装外壳上标示的型号朝上为正面，在光电耦合器的针脚旁边，有一个针脚是带小圆点，那个针脚就是1脚，再逆时针数，1234，这样就能分辨出来。
因光电转换的原因，输入电流不能太小，一般大于2mA。所以，若只是转换成24V输出，输入串2K的电阻都没问题，但输出有电流要求时就得按CTR来计算输入电流，再算出电阻。要求输出饱和则加更大的输入电流（比如2倍）。
