本篇目录：

接线一般有两种一般是3接进线，4接出线；另一种是按2接进线，4接出线。无论何种接法，相线（火线）必须接入电表的电流线圈的端子。

，一般家庭用电能表都是单相电能表，单相电表从左到右有四个接线端依次为4。接线方法为：1和3分别接上输入电能表的火线和零线端，2和4分别接上输出电能表的火线和零线端，叫做“两进两出”的接法。

直接接入法。倘若电表所负荷的功率在它的允许范围值之内的话，那就可以采用直接接入法来接电表。

1、直接接入法：单相电度表共有四个接线端子，从左至右按4编号。接线一般有两种一般是1和3是接进线，2和4是接出线；另一种是按1和2是接进线，3和4是接出线。

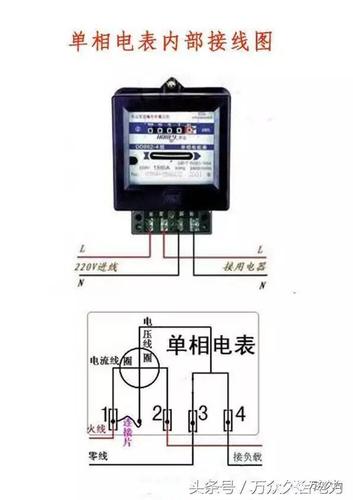

2、接线时一定要按示意图将电表的电路线圈串联在相线上，电压线圈并联在用电设备两端。电表的电流线圈和电压线圈的发电机端必须接在电源的同一极性上。

3、一般电能表是从左到右四个接线端依次为4，1和3分别接上输入和输出电能表的火线端，2和4分别接上输入和输出电能表的零线端。单相电能表表盘的指针转向与箭头，箭头应该是一致的转向。

4、单相电度表的正确接法是：1，火线入，2火线出，3零线入，4零线出。2孔间是电流线圈，不可反接。而4孔在内部是直接连通的，出入颠倒不会影响电表正常记数。

1、电能表线圈1端接进线的电源火线，2端经控制开关（15A闸刀或空气开关）接用户负载的火线，3端接进线的零线，4端经控制开关接用户负载的零线。但负载的电流大小应与电能表相匹配。多只电能表配电箱线路。

2、电表接线方法：直接接入法、经互感器接入法。直接接入法如果负载的功率在电度表允许的范围内，即流过电度表电流线圈的电流不至于导致线圈烧毁，那么就采用直接接入法。

3、进火线、2出火线、3进零线、4出零线；其中3进线，4出线。正常情况下：1接电源火线，3接电源零线，2接负载火线，4接负载零线。由于有些电表的接线特殊，具体的接线方法需要参照接线端子盖板上的接线图去接。

4、电表的接线方法有直接接入法、经互感器接入法两种。直接接入法一般是3接进线，4接出线；或是2接进线，4接出线，适用于负载的功率在电度表允许的范围内的电流线圈。

到此，以上就是小编对于单相电表怎么接线方法的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
