本篇目录：
- 1、刚从网上买个了usb转ttl刷机小板,不会用,是用3.3的电压联机还是5v的啊...
- 2、普通usb线能改ttl吗
- 3、怎么用usb转TTL线给单片机下载程序,线是怎么接的?接到单片机的那个口...
- 4、如何使用ttl连接路由器
- 5、哪些手机usb线可以制作ttl
刚从网上买个了usb转ttl刷机小板,不会用,是用3.3的电压联机还是5v的啊...
第一步：获得一条ttl转usb的下载线。第二步：找到下载线头部的一个小缝隙，用大拇指指甲扣开一条缝。第三步：大拇指指甲沿扣开的缝隙下滑，使一边完全打开。第四步：重复步骤步骤三，将模块的另一面拆开。
这个电压主要看你适配的设备。通常标准是5伏的。实现这些转换的有很多芯片，如直接串口转TTL的有max232，用这个刷机就不需任何驱动，但必须接到电脑串口上，另外还要供电给该芯片。Usb虚拟的有Ch340，ch341，pl2303等芯片。
首先声明，本人系菜鸟，第一次发帖，第一次刷机。第一次刷华亚机型。成功机型：HTV903+AVL1108+RDA5812，双晶振，5针ttl接口。准备工作：usb专ttl刷机小板（淘宝买的，送杜邦线4根）。万用表1个。
这个转换的方式如下：将串口转ttl模块的vcc引脚接到stc单片机的vcc引脚上，gnd引脚接到单片机的gnd上。将串口转ttl模块的rx引脚接到单片机的p10引脚上，tx引脚接到单片机的p11引脚上。
升级小板 我的升级小板是由淘宝网上购买的USB转TTL电平小板。安装相应的升级软件后，插上小板，显示端口号为COM5（个人的电脑，因电脑而异）。
普通usb线能改ttl吗
手机usb线都可以用来制作TTL。这包括iPhone的Lightning线，Android的USBType-C线，micro-USB等。准备手机电源线。将电缆中的三根电线分开，每根电线都要测量准确。将各根导线连接到USB转TTL转换器上。
不能。普通usb线不能改ttl，因为两者工作机制不一样。
需要用到2303等芯片usb转串口，如果有这种手机数据线（如诺基亚的ca-42或dku-5），可以改装。
有DB9接口（九针接口），对应的电平逻辑遵循RS-232原理；单片机的串行通信通过单片机的RXD、TXD、VCC和GND四个引脚，相应的电平逻辑遵循TTL原则。USB到TTL模块的功能是将双方识别的电平转换为通信电平。
需要。USB转TTL电路的PCB布线需要差分布线。USB接口使用差分信号传输，以提高抗干扰能力和信号质量。差分信号传输通过同时传输正向和反向的信号，并利用差分信号之间的电压差来恢复数据。
USB转TTL模块的作用就是把电平转换到双方都能识别进行通信。单片机通信接口的电平逻辑和PC机通信接口的电平逻辑不同，PC机上的通信接口有USB接口，相应电平逻辑遵照USB原则；还有DB9接口（九针口），相应电平逻辑遵照RS-232原则。
怎么用usb转TTL线给单片机下载程序,线是怎么接的?接到单片机的那个口...

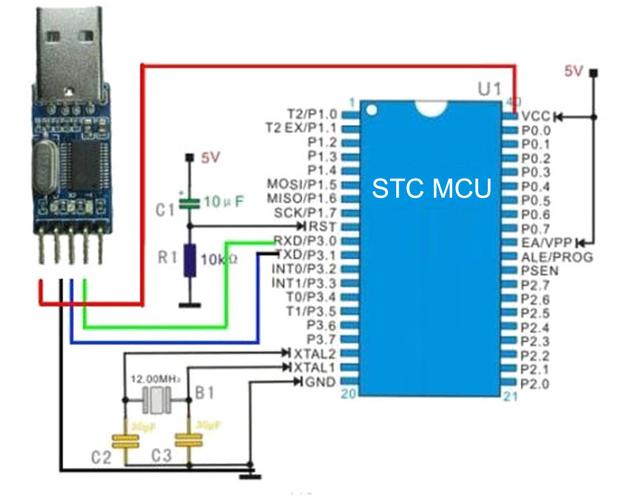

tx和rx分别接单片机的P3^0和P3^1。你的连接是正确的。只是，vcc与单片机最小系统供电时，要加一个开关。因为单片机在下载程序时要求冷启动，也就是要断电之后再启动才能下载程序。
首先那个usb转TTL模块需要安装驱动程序，安装后在电脑上多出一个虚拟的串口，下载程序时，要指向那个串口。
只用到2，3，5脚，2为RXD与单片机的TXD脚相连，3为TXD，与单片机的RXD相连，5为GND，与单片机的GND相连即可。
TTL电平），单片机的串口RXD（P0）接232的TXD，单片机的串口TXD（P1）接232的RXD。USB转232（TTL电平）下载器需要装驱动程序，采用的芯片不同驱动不同，请对应安装。如果单片机从USB取电，板上要有电源开关。
不可以，它也有类似的下载方式，但需要使用类似spi的方式，而不是stc单片机的uart方式。atmel单片机的isp下载器也不贵，一般是10针接口。
用USB转TTL下载线，输出端直接接单片机的串口，并且可为单片机供电，需安装驱动，成本低，可简化开发板设计，推荐使用。3。
如何使用ttl连接路由器
将TTL转换器的RX、TX、GND端和路由器的串口连接，注意根据串口的通信原理，通信两端的RX、TX需要交叉接线，即TTL转换器的RX接路由器的TX，TTL转换器的TX接路由器的RX。
具体的做法是把该TTL的值减1，然后再将IP包转发出去。如果在IP包到达目的IP之前，TTL减少为0，路由器将会丢弃收到的TTL=0的IP包并向IP包的发送者发送 ICMP time exceeded消息。
如果使用串口协议，必须要TTL数据线先连接到路由器的指定TTL数据线接口，然后还要知道路由器CPU的连接速率，这样才能设置，当然你还要知道你的TTL数据线占用的是计算机的哪个串口。
连接设备如果是无线连接，无线名称可在路由器底部的标签上查找；如果是有线连接，将网线连接到电脑。检查指示灯如果系统指示灯常亮，WAN口状态灯和LAN口状态指示灯常亮或闪烁，则连接正常。如果指示灯显示不正常，请检查连接是否正常。
TTL是由发送主机设置的，以防止数据包不断在IP互联网络上永不终止地循环。转发IP数据包时，要求路由器至少将TTL减小1。
可以。AC1206是一款WAN口和LAN口均采用千兆端口设计的高性能路由器，腾达ac路由器可以使用ttl线，TTL连接线是用于相机与闪光灯离机专用的热靴来相连接线。
哪些手机usb线可以制作ttl
1、什么数据线带ttl功能：PL2303HX usb转ttl线 串口线 uart数据升级下载线 接mini5p插头。
2、CP2102。根据查询优信电子的博客显示，常见的有CP210PL230FT23CH340等串口芯片方案的USB转串口模块。USB转TTL串口模块是一个非常实用的工具，可以测试模块的UART串口通信和通过单片机的UART接口给单片机等下载程序。
3、需要用到2303等芯片USB转串口，如果有这种手机数据线（如诺基亚的CA-42或DKU-5），可以改装。
到此，以上就是小编对于usb转ttl可以供电吗的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
