本篇目录：
德力西cds36—5l/h电磁启动器怎么接线
电磁启动器由一个定子，一个转有两部分组成，引出来了三根线，其中两根线之间是需要并联一个电容器。首先需要把蓝线的零线跟红色的火线接到220V电源上。

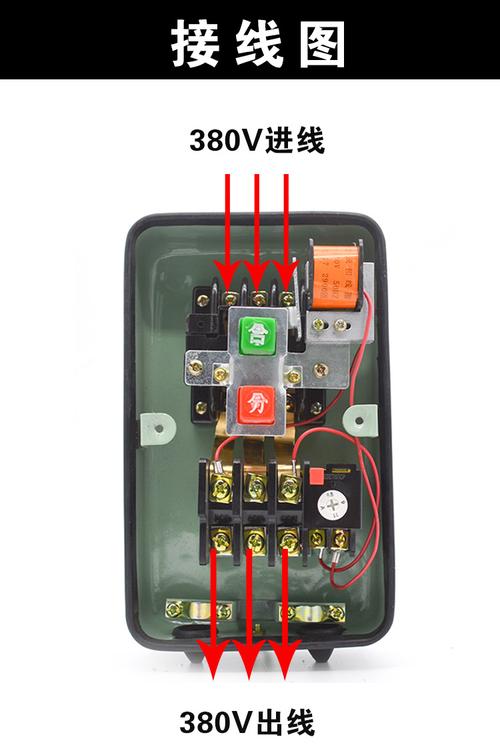

打开起动器的接线箱盖，主回路接入符合电压绝缘要求的合适截 面的电缆，接线后应保证出线口的密封特性。

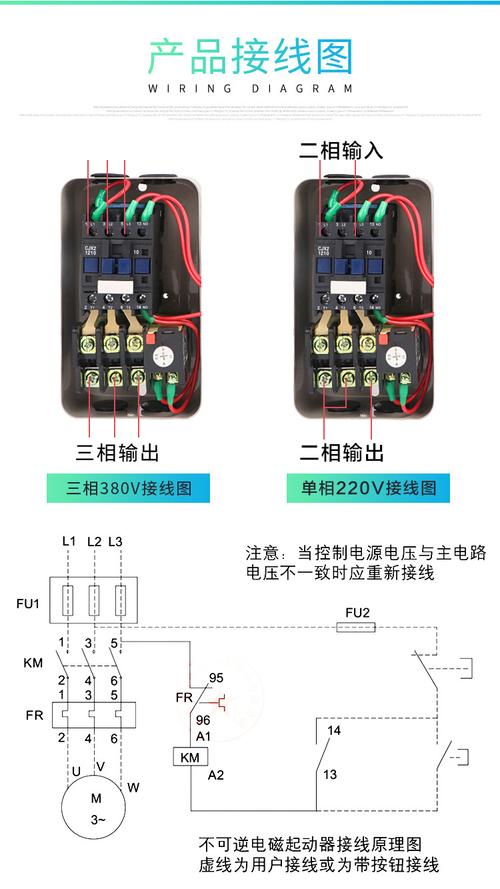

电源进线接交流的L1，L2，L3，空压机接热继电器的M1，M2，M3，压力开关引线看交流线圈电压AC380V接L3和交流上的A2，交流线圈电压AC220V接电源N和交流上的A2。最好交流的A1接L1或L2，就可以了。
电磁起动器怎么接线
1、接线方法将固定控制板的三个螺钉改为M4x35六棱丝柱，将电磁阀控制板固定在六棱丝柱上，两板之间加垫绝缘纸。
2、将电源导线连接到电磁启动器的输入端。分别将123号线连接到电磁启动器的相应输出端。根据具体使用要求，将电磁启动器与其他设备或电路进行连接。
3、德力西cds36—5l/h电磁启动器接线方式有以下几步：把蓝线的零线跟红色的火线接到220V电源上。黄线是控制线，用来控制电磁启动器的启动跟停止，将黄线跟电容的黄绿线连起来，电容在其中就起到启动电容的作用。
磁力启动器QCX5-22/22如何接线(空压机)?
里面应该有两组接线端，一组常开和一组常闭，有些是接常开的，有些是接常闭的。具体要参考说明书。

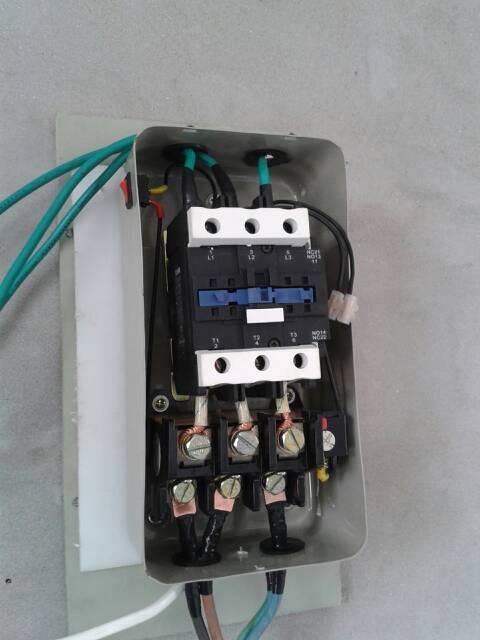

小型单相220V空压机接线方法：电源进空开上口，下口进接触器上端子，接触器下端子接电机。从接触器上端子接火线去压力继电器常闭接点一端，另一端去接触器线圈，线圈另一线去接触器上端子零线。
QJZ－120型矿用磁力启动器的远控接线方法：开关里的9接在双联按钮的从左边算，依次即可。
不同的电磁启动器A1和L3的接法是不同的。有A1和L1直接，L3通过控制开关，热继电器，压力开关再到A2。也有A1和L3连的。所以具体情怳具体分析。首先确实所购控制器的控制线圈是220V，380V ，还是24V。
两台电磁启动器用一组按扭控制怎么接线
打开起动器的接线箱盖，主回路接入符合电压绝缘要求的合适截 面的电缆，接线后应保证出线口的密封特性。
电磁启动器由一个定子，一个转有两部分组成，引出来了三根线，其中两根线之间是需要并联一个电容器。首先需要把蓝线的零线跟红色的火线接到220V电源上。
接线方法将固定控制板的三个螺钉改为M4x35六棱丝柱，将电磁阀控制板固定在六棱丝柱上，两板之间加垫绝缘纸。
怎样接磁力启动器?
1、控制回路在接触器线圈的另一端接热元件的闲点再接一相电源相线，当电机过载，热元件受热断开，切断控制回路，这就是磁力起动器的接线方法。
2、磁力启动器9接线方法如下：接线之前要切断安装设备上的所有电源线路。开关闸出示警告标牌。把磁力启动器启动手柄调整至0同时将其悬挂。
3、当按下启动按钮时，磁力启动器内装的交流接触器线圈得电，衔铁带动触点组闭合，接通用电器（一般为电机）电源，同时通过辅助触点自锁。按下停止按钮时，内部交流接触器线圈失电，触点断开，切断用电器电源并解锁。
4、负荷接线：电源侧的零或负极接在电器的零线或负极上；在计时器失效时间内，相当于普通开关的断开状态。有效时，继电器工作，开关闭合电器通电，相当于普通电灯开关的通电状态。
5、磁力启动器又叫交流接触器，例如接一个起动停止开关，线圈一头接电源a，另一头接停止按钮常闭点到起动按钮常开点到到线圈b，在起动按钮常开点并接接触器的副触头常开点。
到此，以上就是小编对于磁力起动器怎么接线视频的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
