dxp中pcb文件下如何更新pcb库
1、在pcb中点击design=》make pcb library，就会生成pcb板中元件的所有封装。 打开生成的封装，找到所需要修改的元件封装，然后进行修改，后保存。打开pcb，将修改后的元件放入pcb中，并赋予所修改原件的网络。
2、点击UpdatePCB。在修改后的lib文件下，左边中部有一个UpdatePCB的菜单，点击一下即可。PROTEL是Altium公司在80年代末推出的EDA软件。
3、PCB Project *.PrjPCB，看看Message里有没有错。然后，Design Update PCB Document *.pcb；在出现的 Engineering Change Order中，Validate Changes，接着 Execute Changes，没有红色的小叉叉就完成更新PCB了。
更新PCB后怎么拖得单个元器件
回答如下：移动元器件时，点击字母键“R”，循环切换元器件推挤模式。
快捷键M C ，点击鼠标左键，弹出一个窗口，在窗口中选择这个器件，就可以拖动它了。出现这种情况原因应该是在做这个封装时，器件离原点太远了，在封装中重新设置一下原点，再更新，应该也可以。
Altium Designer6中，选择需要放在背面的元件。下一步，直接点击一个元件进行拖动。这个时候会出现十字光标，如果没问题就按快捷键L。

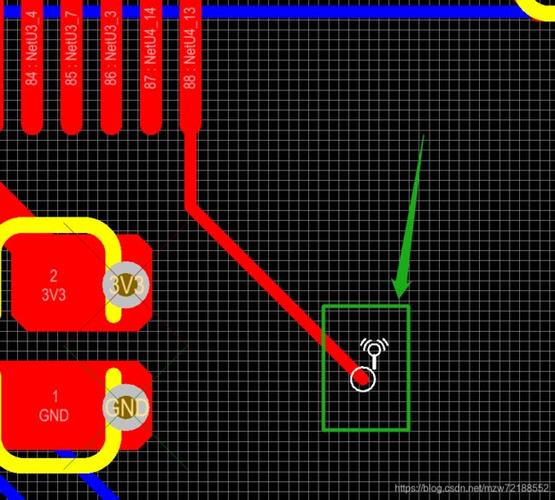

在PCB布线完成后实现托动元件线也跟着动：用Move命令中的Drag Track End命令.点中元器件移动，线就跟着走了。
我的做法是这样的，直接在元件库里面新建一个新元件，把pcb复制过去，然后删掉不需要的走线，只留下螺丝孔和接插件。布线的时候直接拖出来，比好位置后锁定住。
pcb有原理图怎么更新原件库
打开 PCB 设计软件，导入原理图文件，并生成 PCB 文件。检查 PCB 文件中的元件布局是否与原理图中的元件布局一致，以及是否存在新的元件。对于新的元件，需要进行布局、定位以及连线等操作，确保其与原理图中的元件一致。
操作原理：先用查找相似对象命令，在封装栏设置为搜索项目，然后输入要换得封装名。
情况1：假如原理图中有个R1，PCB中也有个R1，但软件识别为两个东西（也就是PCB认为自己的R1不是原理图中R1导入过来的）。
...修改原理图后更新PCB时,弹出错误如图。请问如何解决?修改原理图时...
1、红叉后面提示的是不是“Unknwen pin”？如果是的话，那就是原理图里面对应的原件封装没有。
2、PCB文件损坏。请尝试重新生成PCB文件或使用备份文件替换原文件。解决方法：确认原理图和PCB文件版本一致，没有修改过。修改文件路径，确保只包含英文字母、数字和下划线，并且不包含空格和中文字符。
3、比如放置了一个接地符号，你把接地符号中的GND删了，这样这条导线就没有网络了，你需要将删除的字符重新输入。这个GND字符不能删，但可以修改为你需要的字符，同时可以不显示。不显示和删除了没有字符是两回事。
4、你出现的错误是初学者较易范的一种错误，就是JP1原理图引脚标号与PCB封装引脚标号不一致，解决办法是将原理图与PCB封装的引脚标号修改一致即可。楼主的原理图引脚标号应该是1，2，将PCB封装引脚标号也改为1，2即可。
5、没关系，直接点击YES继续就好了。原因是，你修改后的原理图和原有的PCB版图网络肯定不一样，所以出现错误是正常的。

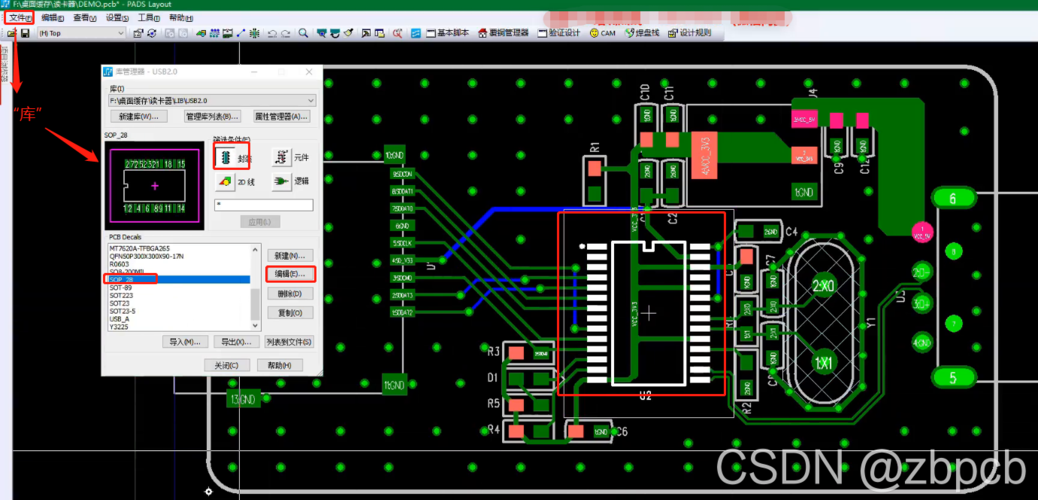

protel封装库修改后如何更新pcb
1、在修改后的lib文件下，左边中部有一个UpdatePCB的菜单，点击一下就OK了。当然你的PCB文件必须是打开的。
2、se就是这样的，把你改动的封装在PCB里面删除，然后再载入一次元件就可以了。注意PCB元件封装的名字一定是你改过的，不要存在两个不同的封装叫同样的名字。
3、封装不对应，看看元件库中定义的封装和封装库中的是否对应，然后更新PCB.还有一种方法，直接双击元理图中的元件，把封装改为元件库中定义的封装，重新生成网络表，PCB中重新载入网络表，一般即可解决。
ad封装库更新了,为什么到pcb微更新
1、ad封装库更新了为什么到pcb微更新 在pcb导入器件后，有时会因为把封装更改了，所以要更新一下更改了封装的器件，所以就需要在pcb中进行封装更新操作。亲亲您好，很高兴为您解
2、altium designer 10画完原理图后不能更新到pcb是设置错误造成的，具体的解决方法为：首先要打开软件，点击启动Altium Designer软件。开始要先建一个PCB工程，点击文件。选择新的工程，等待弹出设置对话框。
3、如果空白表示没有错误和警告。然后在Design —— Update PCB Document 学习.PcbDoc，按下Validate Changes，检查规则，右边全是勾，说明没有违反规则，单击Execute Changes，执行更改，跳到PCB文件中，点击Close。
到此，以上就是小编对于更新pcb时出现错误的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
