光立方是如何做到控制到每一个二极管亮灭的?
光立方是用单片机（如AT89S52）总体控制、锁存器（如74HC573）分行、分列、分层控制而构成的一个系统工程。虽然结构复杂，但控制原理简单，你只要会C51的IO控制，就可以编程实现光立方中每个LED的亮灭控制。
光立方上位机原理是由若干个二极管led灯以立方体形式搭建。光立方由若干个二极管led灯以立方体形式搭建，4*4*8*8*16*16*16甚至更多，又由单片机、锁存器、译码器等电器元件驱动，形成立体动画效果。

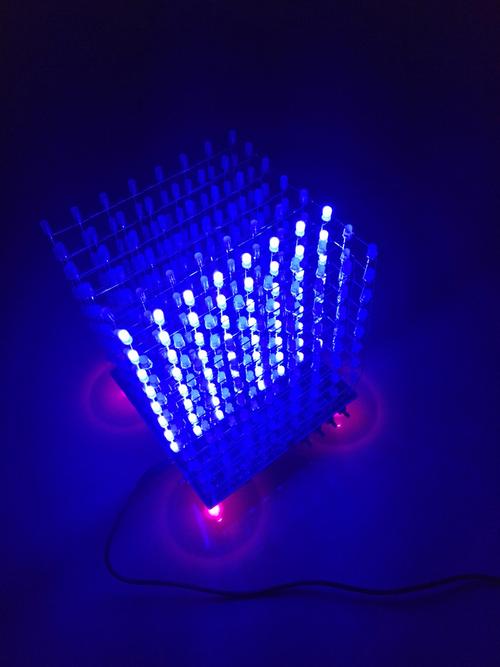

拿8*8*8光立方举例，它是由512个发光二极管按照立方体的方式搭建焊接起来的，有层共阴束共阳和层共阳束共阴两种方案，每一层有8*8个发光二极管，共8层。
二者接合，就可控制光立方哪一个LED亮灭了。
三个独立按钮ABC并联做D触发器时钟脉冲输入，按一下按键，加一个上升沿信号，作为CP信号。如下仿真图，D触发器接成计数状态，加一个CP信号，状态改变一次。电阻R3和C1是用来消除按键抖动的。

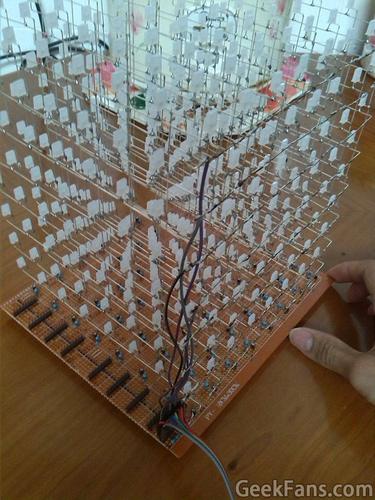

光立方焊接时发光二极管采用的接法是倒装贴片。因为倒装贴片接法可以实现更紧凑和高密度的设计，因为LED芯片直接贴在PCB表面，减少了引脚与电路板之间的连接距离。
光立方取模软件怎么生成程序
1、先了解单个LED的控制方式，可以是将正极接电源，负极通过一个限流电阻连接至单片机的某个IO口。IO口输出低电平时，LED就亮，反之，LED灭。
2、另一种思路 是把 RGB 转 HSL 颜色体系，然后 把 H 抽出来，把它 放大到 0x0000 - 0xffff 就可以了。变回来时，另设 S=0 L=0.5 就可以了。 H 的均匀变化 是彩虹。
3、首先打开keil软件，来到软件首页。点击软件的菜单栏，找到Edit，弹出下拉菜单点击最后一个Configuartion。现在找到Encoding选项，点击右侧的下三角设置。设置完成后，点击OK，这样就可以了。
最近准备做光立方,打算用到uln2803芯片,请问uln芯片的输出端是不是得...
可以直接把LED接在电源与芯片之间，作为“上拉电阻”使用，不用另行设置上拉电阻。只有把LED接在芯片与地线之间才需要上拉电阻给LED供电。
uln2803为反相集电极开路输出，单片机给高电平时，uln2803输出低电平；单片机给低电平时，uln2803输出高阻（接上拉电阻可变为高电平）。为了保证LED的安全，最好采用限流电阻。
两个原因：控制芯片输出电流不足以驱动led发光，所以用uln2803扩展驱动电流。控制芯片输出的电压不足以驱动led阵列发光，所以用uln2803扩展驱动电压。或者以上两者兼有。
ULN2803，采用AP=DIP18，AFW=SOL18封装方式。
光立方乱亮是怎么回事?
你接了这一个LED的正负极，相当于同时接通了和这一个并联的好几个LED的正负极，所以都会亮。不信的话，换接同时点亮的任意另一个LED（注意正负接对，接错的话调换一下电极接线），会呈现相同的结果。
我也做过光立方，没出现过这种问题，我怀疑是不是控制那列的锁存器烧坏了，和旁边的的锁存器换一下试试。
其次，也有可能是因为使用不当导致的。如果炉盘上放置了不合适的容器，比如铝制品或者非磁性材料制品，电磁场的感应会非常弱，控制面板不能正确检测到炉盘上的物品，从而会出现乱亮灯的情况。
有一定高频感应电压，同时还有220V市电通过Y电容耦合（漏）到到次级，当一个比较高的电压加在LED的一端上，而另一端可能通过其它二极管接到地，就形成了微弱的电流，所以测试时会出现多个LED亮的情况。
都不是，是因为LED分流的作用，这是很正常的。主要看你的限流电阻加在了哪里？如果是每一层共用一个限流电阻，那么明暗不均的现象就会特别明显。
到此，以上就是小编对于制作光立方的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
