本篇目录：
什么是IO数字量采集
IO采集是环保检测设备中的一种数据采集方式，其全称为Input/Output采集，即输入/输出采集。在环保检测设备中，IO采集主要用于采集设备的输入信号和输出信号。
I/O指输入输出，用来数据在内部存储器和外部存储器或其他周边设备之间的输入和输出。I/O点数估算时应考虑适当的余量，根据统计的输入输出点数，再增加10%～20%的可扩展余量后，作为输入输出点数估算数据。
模拟量AI和AO：\r\nAI：模拟量输入，相对于模块而言。譬如：电流反馈等\r\nAO：模拟量输出，相对于模块而言。譬如频率给定等\r\n数字量DI和DO\r\nDI：数字量（开关量）输入。
I/O的意思是输入输出系统。由输入输出控制系统和外围设备两部分组成，是计算机系统的重要组成部分。在计算机系统中，通常把处理器和主存储器之外的部分称为输入输出系统。对指定外设进行I/O操作，同时完成许多其他的控制。

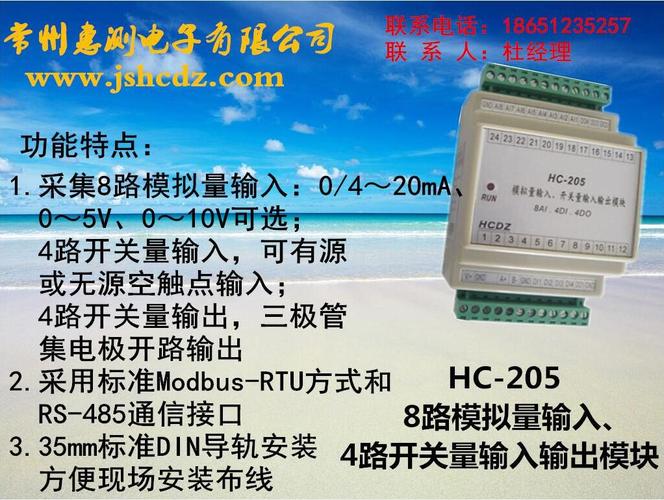

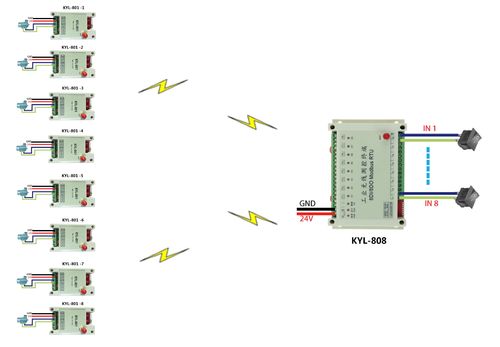

IO模块，是工业级远程采集与控制模块，该模块提供了无源节点的开关量输入采集，继电器输出，高频计数器等功能。I/O模块可用于数据收集和各种控制的应用。
电脑串口检测开关量,引脚线怎么连
1、geyes El-511接法 RS232一般只接这三根线就可以工作：接收RXD、发送TXD、接地GND。但是由于接口形状的差异，针脚序号与信号线类别是不同的，常见的9针和25针两种。
2、九针串口没有电源线，九针串口公头对着自己，上5下4。第3针是数据线，第5针接地（0V），没有电源线。
3、连接COM口。九针串口即RS-232接口，个人计算机上的通讯接口之一，由电子工业协会(Electronic Industries Association，EIA) 所制定的异步传输标准接口。
4、注意：一般通讯用5三根线就可以。串行接口 串行接口（Serial port）又称“串口”，也称串行通信接口（通常指COM接口），是采用串行通信方式的扩展接口。
5、第5针接地（0V），没有电源线。通常 用 交叉 的 3线串口 A端 Tx---B 端Rx A端 Rx---B 端Tx A端 Gnd---B 端Gnd 用直通的转接线，有双母，双公，公对母。如果有头，可以接线，一一对应。
单片机开关信号采集要怎么做
普通单片机实现多路模拟量的数据采集、显示需要：外部连接一个多通道输入的ADC芯片，单片机按照一定的周期驱动模拟开关切换到不同的模拟通道，设计模数转换控制器的控制程序，可以进行定时模拟信号采集和显示。
本文将介绍单片机实现多路模拟量的数据采集、显示的方法。硬件检测模块硬件上需要加一个检测模块(将模拟信号如温度、压力等变换成电信号0~5V)，还需要一个多路开关，用来切换你要测量的多路模拟信号，选中一个送入模数转换器。
模拟开关实现单片机与采集信号之间的切换方式有：选择合适的模拟开关、连接模拟开关、编写控制程序。选择合适的模拟开关。模拟开关通常具有多种规格和类型，需要根据需要选择合适的开关型号和参数。连接模拟开关。
串入一个适当的电阻，一段接地，另一端接4-20ma电流信号，然后在4-20ma电流信号端引出一条线，如果电流过小就加一个射极跟随器，之后可以测量电流了。
单片机采集电压信号是它的本能，如果是高/低电平（脉冲）的开关信号就用外部中断，如果是随机变化的直流电压信号，就用ADC，比如STC单片机有些型号就有片内ADC功能，官网上有现成的例程，所以写程序就免了吧。
弱弱的问一下啊!什么是开关量啊?
在数字电路：开关量是指非连续性信号的采集和输出，包括遥信采集和遥控输出，有1和0两种状态；在电力上：指电路的开和关，或是触点的接通和断开。
开关量是指非连续性信号的采集和输出，包括遥信采集和遥控输出。它有1和0两种状态，这是数字电路中的开关性质，而电力上是指电路的开和关或者说是触点的接通和断开。“开”和“关”是电器最基本、最典型的功能。
开关量信号简单的说：就是类似于通断的信号，一般只有两种状态，接通或者断开，在自动化控制电路中我们一般就是通过NO常开点和NC常闭点的通断变化来达到控制设备的目的。
开关量输入是PLC与现场的以开关量为输出形式的检测元件（如操作控制按钮、行程开关、接近开关、压力继电器等）的连接通道，它把反映生产过程的有关信号转换成CPU单元所能接收的数字信号。
开关量为通断信号和无源信号，电阻测试方法为电阻0或无穷大；也可以是主动信号。专业名称是阶跃信号，是0或1，可以理解为脉冲量，多个开关量可以组成数字量。数字量：由0和1组成的信号类型，通常是编码后的规则信号。
门外汉请教220VAC采集开关量,使用光耦是否可行?
你可以去买个220VAC变12VDC的小的开关电源，或者自己买个12VAC的变压器，桥式整流，然后接一个电解电容，再接一个7812就可以，再在7812输出端，分别接一个电解电容和一小容量的瓷片电容即可。
触发可控硅电路推荐最好使用专用的光耦触发电路，设计电路结构简单，触发也比较可靠。若是普通光耦设计可控硅触发电路，电路设计起来比较复杂，电路参数确定也比较繁琐，可靠性不太好保证。
到此，以上就是小编对于开关量如何采集的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
