电瓶、发电机、调节器、电流表、开关、起动马达,怎么连接?求图。
1、起动线路：起动机—保险—点火开关—启动开关—启动继电器—启动接线柱。

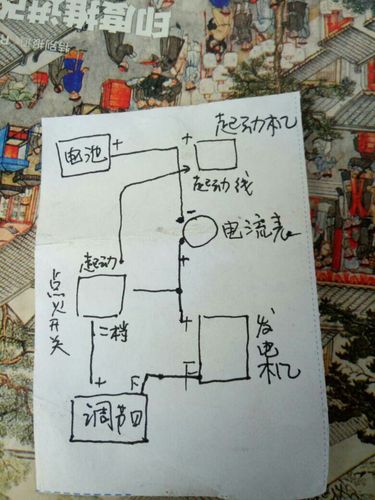

2、有个简易图，按图将电流表串联在发电机与电池之间，将开关串联在电池与启动机之间就行了。
3、机动车的电瓶、启动马达、电流表、发电机、调节器、保险、大灯（用电设备）、起动开关（钥匙）等按照下列图解连接安装，拖拉机与机动车安装原理一样。
4、调节器也是三根线，左边标B的接点火开关锁的点火线，右边的标F的接发电机磁场，侧面搭铁线就近接铁。
5、发电机转子是由汽轮机转子旋转速度每分钟3600转，相当于旋转的转子磁场线也在这样一个速度，这个过程是减少定子线圈感生电动势在定子线圈（感应电压），回到上的负载发生器输出功率和外部线连接，这是基本原则。
6、电瓶正极接启动机磁力开关（大螺丝），负极接启动机打铁。从启动机磁力开关（大螺丝）（就是电瓶正极）—–（连接到，以下不表）——电流表负极。电流表正极——点火开关1脚。

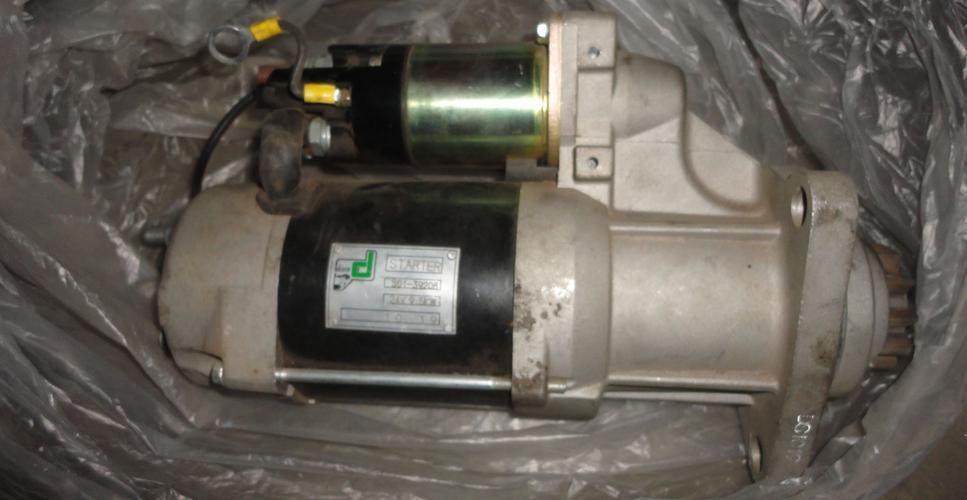

起动马达和电瓶怎么接线实物图

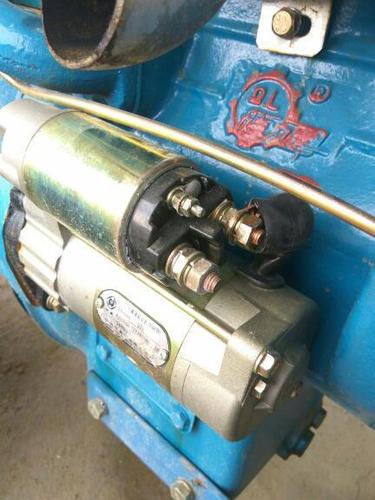

接线图如下：；电瓶正极接在马达上面最粗的电线，负极搭铁，马达上一共有两个接柱，一个粗 一个特别小的 粗的接电瓶正极来的一根主电线，一个到点火开关，而小接住则接到点火开关上的启动位置。
启动马达和电打火启动机通过启动器链接，启动器有四个接线位置，粗的螺丝一个接电瓶正极，另一个接启动器；细的螺丝一个接启动开关，另一个接地（搭铁或接负极）。
起动线路：起动机—保险—点火开关—启动开关—启动继电器—启动接线柱。
启动机,发电机及点火开关接线法?
点火开关一般分两个档位，一是接通电源，二是进行启动，三根线即可，一根为电源线，即从马达过来的主电源线。二是到调节器正极的电源线，三则是到马达的启动线调节器上普通的也是三根线，分别是正极、磁场、负极。
专用线：不管发动机工作都需要接入的电器，如收放机点烟器等，由点火开关单独设置一挡予以供电。启动控制线：启动机主电路的控制开关（触盘）常用磁力开关来通断。
电瓶正极接启动机磁力开关（大螺丝），负极接启动机打铁。从启动机磁力开关（大螺丝）（就是电瓶正极）—–（连接到，以下不表）——电流表负极。电流表正极——点火开关1脚。
如下所示：起动线路：起动机—保险—点火开关—启动开关—启动继电器—启动接线柱。
起动线路：电瓶---保险—启动开关—空挡启动开关—启动继电器—启动接线柱—起动机。
调节器也是三根线，左边标B的接点火开关锁的点火线，右边的标F的接发电机磁场，侧面搭铁线就近接铁。
到此，以上就是小编对于启动马达接线方法图解的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
