施耐德1P漏电保护器下口蓝色的线是什么线怎么接
施耐德漏电保护开关接线方法，上口接线孔进火线，蓝色线尾巴接零线，下口两个孔出零火线就可以。注意标有电源侧和负荷侧的漏电保护器不得接反。
第一步：找到电源线。电源线应该是三根色彩不同的电线，一般为蓝、黄绿、棕色。蓝色线为零线，黄绿色线为地线，棕色线为火线。第二步：确定漏电保护器的接线口。漏电保护器一般有输入和输出接线口。
A1接零线进线，A2接火线进线。B4接火线出线，B3接零线出线。B1及B2不用接。接线要求如下： 标有电源侧和负荷侧的漏电保护器不得接反。

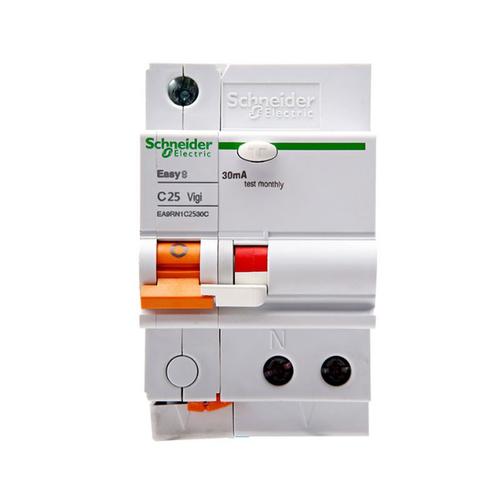

施耐德C65+1P漏电保护器，上端进线篮色导线接N上。
施耐德漏保开关怎么零线从下进
漏电保护开关的进出线由三火一零组成，遵循上进下出、左火右零的接线原则。将零线接入漏电保护开关的N级接口，然后将火线接入漏电保护开关的L级接口，需注意的是三根火线必须一并通过电流互感器。
工作零线不得在漏电保护器负荷侧重复接地，否则漏电保护器不能正常工作。
无论什么漏电断路器，如果有标识则按顺序接线，开关上进下出有字母的按字母接没有字母火线零线随便接，L表示火线，N表示零线，没标就是默认左火右零。比如第一个是n 那出线第一个就是n。反之亦然。
上面一个接线口先接上电源的火线，下面不接线，合上开关，用试电笔检测下边两个接口，有电的一个（一般在右边）为火线输出，接负载端火线；左边没电的接口接电源零线，那根拖线接地线。
施耐德的漏电保护器怎么接线?
1、无论什么漏电断路器，如果有标识则按顺序接线，开关上进下出有字母的按字母接没有字母火线零线随便接，L表示火线，N表示零线，没标就是默认左火右零。比如第一个是n 那出线第一个就是n。反之亦然。
2、施耐德漏电保护开关接线方法，上口接线孔进火线，蓝色线尾巴接零线，下口两个孔出零火线就可以。注意标有电源侧和负荷侧的漏电保护器不得接反。
3、A1接零线进线，A2接火线进线。B4接火线出线，B3接零线出线。B1及B2不用接。接线要求如下： 标有电源侧和负荷侧的漏电保护器不得接反。

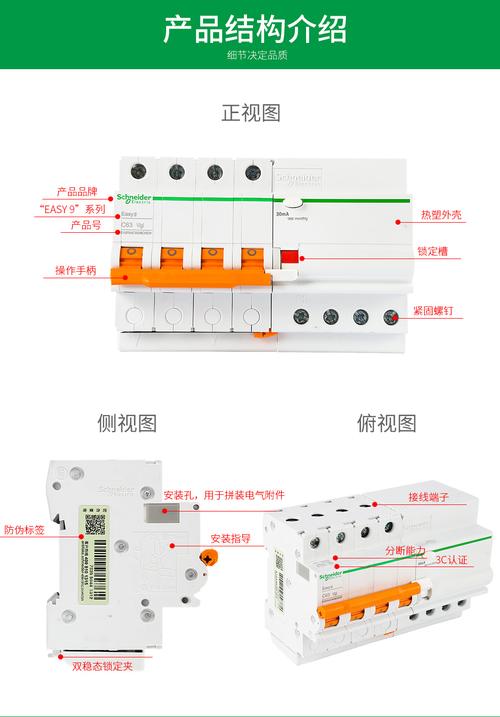

4、施耐德漏电保护器种类比较多，基本接法是上面进电源线，下面出线到负载电路，三相四线的认准n（零线）标记，进线出线要对应。

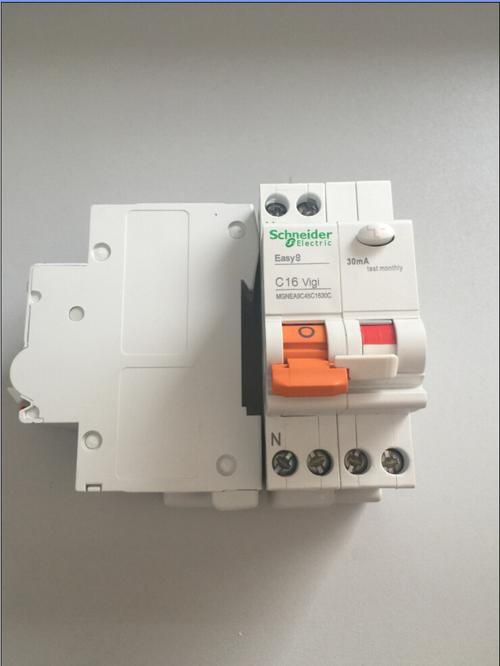

5、施耐德40a单匹漏电开关接法：参考下面这个图：漏电保护器接线如图：上端是电源端，接电源。下端是负荷侧，接负载。接线注意：对于1p+N漏电断路器 N极没有过载保护特性即没流脱扣功能。
6、施耐德DPNa C20 漏电保护器，上端是电源端，接电源。下端是负荷端，接负载。接线时注意输入输出不能接反。
施耐德2P漏电断路器如何接线?
1、你有万用表的话测下就知道，左边/右边的上端和下端在断路器合闸时是通的，分闸则是断的。故接线：进线接上端，相线接右上，零线接左上出线接下端，连接负载，右下是相线，左下是零线。
2、左侧上面两个接线柱进线，右侧下方两个接线柱出现。如果是2P的产品，那就都带保护，不分火线、零线。如果是1P+N的产品，零线会有标示N，不可接反。
3、如果是2P空开漏电的话。就不用分零，火线。因为2P两根线都要接进产品里面的。如果是1P的话就只能接在火线上面。左零右火只适用插座接线。对空开没有这一说。
4、是这个吧？标有电源侧和负荷侧的漏电保护器不得接反。如果接反，会导致电子式漏电保护器的脱扣线圈无法随电源切断而断电，以致长时间通电而烧毁。用万用表量一下出线端N极和进线端哪个口想通再接线准没错的，保险点。
5、开关向上（看上面的字），左上是两个进线孔，右下是两个出线孔，进出线一般都是左边火线（L），右边零线（N）。
6、施耐德漏电保护器接线图如下：漏电保护器接线要求如下： 标有电源侧和负荷侧的漏电保护器不得接反。如果接反，会导致电子式漏电保护器的脱扣线圈无法随电源切断而断电，以致长时间通电而烧毁。
施耐德40a单匹漏电开关接法
标有电源侧和负荷侧的漏电保护器不得接反。如果接反，会导致电子式漏电保护器的脱扣线圈无法随电源切断而断电，以致长时间通电而烧毁。
使用电笔测量火线和零线，确保没有电。准备好单匹的带漏电保护开关。接红色火线。接蓝色零线。接黄色地线。将单匹的带漏电保护开关固定在墙壁上，就安装完毕了。
漏电保护器接线方法：根据不同的电气设备的供电方式选用不同的漏电保护器。单相220V电源供电的电气设备，应选用二极二线或单极二线式漏电保护器。三相三线式380V电源供电的电气设备，应选用三极式漏电保护器。
到此，以上就是小编对于施耐德漏电保护怎么接线的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
