本篇目录：
临时用电配电箱,配电柜如何布置,你知道吗
总配电箱应设在靠近电源的地方，分配电箱应装设在用电设备或负荷相对集中的地区分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定用电设备的水平距离不宜超过3m。
施工临时用电配电箱的设置：\x0d\x0a动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置。\x0d\x0a开关箱应由末级分配电箱配电。
配电箱、开关箱应装设在干燥、通风及常温场所。不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其他有害介质中。也不得装设在易受外来固体物撞击、强烈振动、液体浸溅及热源烘烤的场所。
《施工现场临时用电安全技术规范》JGJ 46-20054 动力配电箱与照明配电箱宜分别设置。当合并设置为同一配电箱时，动力和照明应分路配电；动力开关箱与照明开关箱必须分设。
开关箱应有末级分配电箱，开关箱内应一机一闸一漏电，每台用电设配应有自己的开关箱，严禁用一个开关电器直接控制两台及两台以上的用电设备。
配电柜安装规范设备要求1）柜（盘）本体外观检查应无损伤及变形，油漆完整无损。柜（盘）内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。
220v配电箱接线图怎么接线
v配电箱接线图如下图所示：配电箱是数据上的海量参数，一般是构成低压林按电气接线，要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电箱。
这个配电箱，很完美，由其输出接电柱9路，中间有小型三相用电输出开关，右边有大型用电设备输出开关，下面有公共多路零线接线柱，还有地线多用公共接线柱。
接线 将电线插入对应的插座中，注意要将电线剥去一定长度的绝缘层，插入插座时要确保插头与插座紧密接触，避免松动引起火灾等危险。安装面板 将面板重新安装到家用配电箱上，用螺丝刀将螺丝拧紧即可。
照明配电根据负荷大小，可以采用一路相线+一路零线+一路接地线；或者如上的动力配电220V。
接着，您需要将电线插入配电箱的插座中，并使用电线钳将电线剪短。然后，用电线剪刀剥去电线的一端，露出约5厘米的裸露线头。接着，用电线钳将电线头插入配电箱内的接线柱中。在接线时，您需要确保正确连接每个电线。
380v配电箱怎么接线,求图
1、单电机(箱内)接线有两种，一种是角接，电机内部有上下两排端子，共6个端子。两个端子用金属片或铜线垂直连接在一起，共三组，电源进线。三相导线可以分别连接到三组端子。
2、三相380V上下开关接线图如下：三相交流电是由三个频率相同、电势振幅相等、相位差互差120°角的交流电路组成的电力系统。
3、你画的电加热管是星形连接，且是三相三线。电源是三相380V，那么落在加热管上的电压是220V，不是380V。
4、v三相电的接线方法是：绿线、红线、蓝线接火线、黄线接地线（零线）。
请问怎么画配电箱系统图?
完整地反映电路的组成，即要把电源、用电器、导线和开关都画在电路之中，不能遗漏某一电路器件。规范地使用器件符号。合理地安排器件符号的位置，应尽可能使器件均匀地分布在电路中，画成的电路图应清楚美观。
问题一：配电系统图 如何画 进线：C65H-C50/4P+VE100mA 按用途看，需用系数Kx应选1，总负荷全开时，单相63A显然不够，故应选三相配电。进线路器也可选择塑壳断路器，价略高。
首先打开auto cad，用直线命令画一个长600宽为300的矩形。再由直线命令鼠标划到矩形中心位置找到中点画一条线段如图。找到默认里的填充命令，在矩形下半部分进行填充。找到标注命令对对象，进行尺寸标注。
首先打开auto cad并使用line命令绘制一个长度为600且宽度为300的矩形。然后使用直线命令将鼠标移至矩形的中心以找到中点并绘制一条线，如图所示。查找默认的填充命令，并将其填充到矩形的下半部分。
在天正电气的相关窗口里面，直接找到工具栏中的系统生成进行点击。这个时候，需要根据实际情况设置对应的参数并选择确定。下一步如果没问题，就通过指定平面图来回车。
时控开关怎么接线

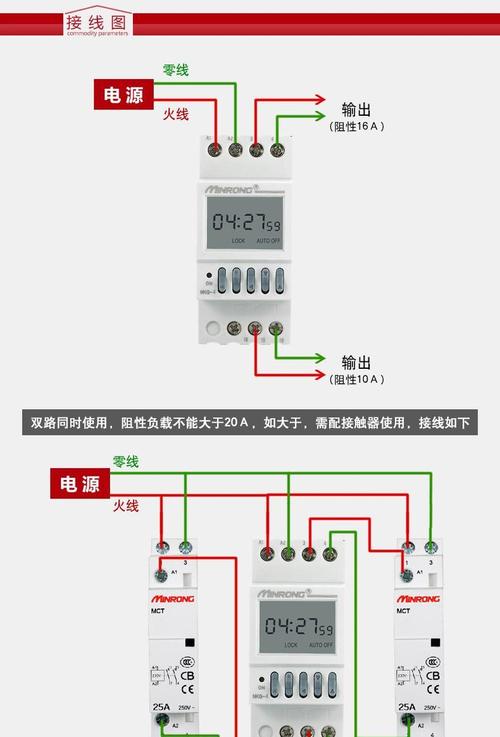

时控开关接线方法是把输入线和输出线直接串联到交流接触器线圈上，其火线要先经过红色按钮常闭触点，出来再接常开触点，从常开触点出来连接线圈A1，而线圈A2接零线。
时控开关左边两个接线柱是进线，接电源220伏电源，右边两个接线柱是输出，接接触器线圈。（当然，接触器要选择220V线圈电压。
V市电接入空气开关，空气开关接出火零线，接入时控开关的进线口。用电器的进线可以直接接在开关的出线口。
到此，以上就是小编对于时控电箱怎么调时间的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
