(有限)状态机

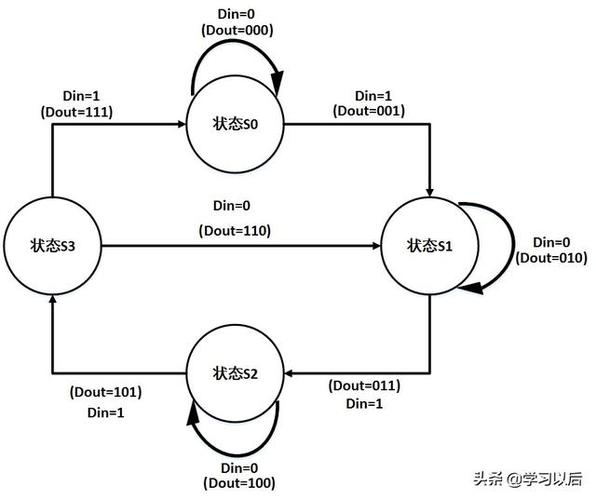

1、状态机是最基本的设计模式。而我们常常说的状态机指有限状态机，缩写是FSM（Finite State Machine）。
2、状态机是有限状态自动机的简称，是现实事物运行规则抽象而成的一个数学模型。先来解释什么是“状态”（State）。现实事物是有不同状态的，例如一个LED等，就有亮和灭两种状态。
3、是的。有限状态机是循环执行的，每次执行时间间隔由你来决定，但是循环方向是固定的。状态机的本质是对具有逻辑顺序或时序规律事件的一种，取决于当前所在状态。
moore机和mealy机有什么区别?
1、电路周期不同 (1)Moore机比Mealy机滞后一个时钟周期，因为Mealy机输出可受当前输入决定。Moore机的输出只由当前状态决定，因此当前输入只能在下一状态，就是下一个时钟周期才能发挥作用。
2、工作过程不同 Moore型：转换的输出由当前状态决定，每个节点（状态）都标有输出值。Mealy型：转换的输出由当前状态和当前输入的组合决定，每个弧（过渡）都标有输出值。
3、周期不同 Moore型时序电路：Moore机比Mealy机滞后一个时钟周期，Moore机的输出只由当前状态决定，因此当前输入只能在下一状态，就是下一个时钟周期才能发挥作用。Mealy型时序电路：Mealy机输出可受当前输入决定。
4、主要区别在于：Mealy型电路是电路输入和电路状态的函数，而Moore型电路仅仅是电路状态的函数。
5、moore： 输出只和当前状态有关；当然状态是与输入信号有关的，只是输入与输出之间没有组合逻辑， 所以一般来说，moore的状态会多一些 mealy：输出和当前状态和输入都有关 同一个状态mealy型比moore型超时一个周期输出。
6、摩尔型时序电路和米里型时序电路是两种常见的数字逻辑电路设计方式，它们的主要区别在于执行同步操作的时机和数量不同。
摩尔型时序电路和米里型时序电路的区别
1、电路函数不同 Moore型时序电路：Moore型电路是电路状态的函数，Moore型电路则是将全部输入转换成电路状态后再和输出建立联系。
2、本质区别 当时的输出只和当时电路的状态有关，和当时的输入无关。侧重点不同 moore的输出只和当前状态有关。mealy的输出和当前状态和输入都有关。
3、工作过程不同 Moore型：转换的输出由当前状态决定，每个节点（状态）都标有输出值。Mealy型：转换的输出由当前状态和当前输入的组合决定，每个弧（过渡）都标有输出值。
4、主要区别在于：Mealy型电路是电路输入和电路状态的函数，而Moore型电路仅仅是电路状态的函数。
5、输出函数表达式若含有x，则是 mealy 啦，否则米粒啦，根据输出函数表达式可以判断哦。对于脉冲异步时序逻辑电路，moore型的数尺一般是电平，mealy型的一般是脉冲，看题目要求就可以轻易判断类型。
mealy电路和Moore电路有什么不同?
工作过程不同 Moore型：转换的输出由当前状态决定，每个节点（状态）都标有输出值。Mealy型：转换的输出由当前状态和当前输入的组合决定，每个弧（过渡）都标有输出值。
本质区别 当时的输出只和当时电路的状态有关，和当时的输入无关。侧重点不同 moore的输出只和当前状态有关。mealy的输出和当前状态和输入都有关。
电路函数不同 Moore型时序电路：Moore型电路是电路状态的函数，Moore型电路则是将全部输入转换成电路状态后再和输出建立联系。
摩尔型时序电路和米里型时序电路是两种常见的数字逻辑电路设计方式，它们的主要区别在于执行同步操作的时机和数量不同。
主要区别在于：Mealy型电路是电路输入和电路状态的函数，而Moore型电路仅仅是电路状态的函数。
时序逻辑电路与时序逻辑电路的区别是什么?
1、时序逻辑电路与组合逻辑电路的区别 时序逻辑电路在运作中较之组合逻辑电路有着明显的优势。组合逻辑电路的输出只与当前输入有关，而时序逻辑电路可以存储以前的状态信息，并通过这个信息来决定应该采取何种操作。
2、组合逻辑电路与时序逻辑电路的区别体现在输入输出关系、有无存储（记忆）单元、结构特点上。输入输出关系 组合逻辑电路是任意时刻的输出仅仅取决于该时刻的输入，与电念渗路原来的状态无关。
3、时序逻辑电路分为：同步时序电路和异步时序电路。①同步时序电路 同步时序电路的输入为时钟，并控制电路的时序和延时。因此可以把同步时序电路进一步分为：时钟同步时序电路和脉冲同步时序电路。
