导线载流量的国家标准(导线载流量与导线长度对照表)

本篇目录:

电线载流量国家标准

平方电线载流量等于8—12安培;1平方铜芯线允许长期负载电流为:8A—12A。铜芯导线截面积越小,单位面积的电流强度就越大,原因是越细的导线,越容易散热。

在三相平衡电路,一般铜导线的安全载流量为5~8A/mm^2。

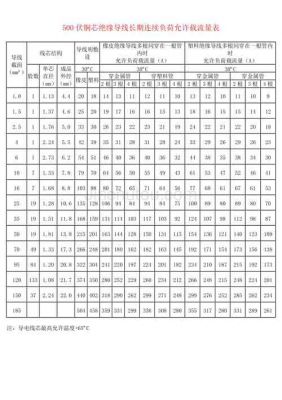

导线载流量的国家标准(导线载流量与导线长度对照表)-图1

例如:如果载流量是14A的铜线,就是:220W×14=3080W,那么5平方铜线功率是08千瓦。国标允许的长期最大电流:4平方是25-32A 6平方是32-40A 其实这些都是理论安全数值,极限数值还要大于这些的。

电缆载流量问题?

电缆材料的导电性能也会影响电缆的载流量。一般来说,铜导体的电缆比铝导体的电缆具有更大的载流量。散热条件 电缆的散热条件也会影响电缆的载流量。如果电缆的散热条件不好,电缆的载流量就会降低。

导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/m㎡,铝导线的安全载流量为3~5A/m㎡。

导线载流量的国家标准(导线载流量与导线长度对照表)-图2

因为影响电缆载流量的不仅仅是电缆的截面积,还有其敷设方式,电缆温度等因素,两根电缆的散热会比一根电缆散热要好,另外还有趋肤效应,同样截面积的电缆,电缆丝多的,载流量更大。

三相电缆载流量是多少?

(2)在三相平衡电路,一般铜导线的安全载流量为5~8A/mm^2。

从表中可知:3x25+1x10mm铜芯电缆的载流量是96A 80A 3x35+1x10mm铝芯电缆的载流量是96A 80A 所以可以使用。

导线载流量的国家标准(导线载流量与导线长度对照表)-图3

三相四线铝线电缆能带单相70KW左右的负荷。50平方铝芯电缆能带84千瓦50平方铝线的安全载流量为150A。因此功率为:P=732UIcosφ=732x0.38x150x0.85=84kw(按三相市电计算,功率因数取0.85)。

平方的三相电缆工作电流是60A,能带多大三相负荷是3566KW,匹配的空气开关用60A的。

(2)在三相平衡电路,一般铜导线的安全载流量为5~8A/mm^2。13÷8=66mm^2,电缆最近的规格为5mm^2 三相电容量:电压*电流*电压相位*功率因数,就是380*32*732*1=21kw。

三相4平方线每条电线最大可负荷39安电流,但考虑通常情况下的穿管、高温以及线材品质等问题,宜取32安,这样可长期安全稳定的工作。

1平方电线允许载电流多大?

每个平方铜线可以载电1-5千瓦,铝线每个平方可载电0.6-1千瓦。因此功率为1千瓦的电器只需用一平方的铜线就足够了。具体到电流,短距送电时一般铜线每平方可载3A到5A的电流。

平方电线的额定电流约为5A。5平方电线的额定电流约为10A。5平方电线的额定电流约为15A。4平方电线的额定电流约为20A。6平方电线的额定电流约为30A。10平方电线的额定电流约为60A。

平方铜芯线允许长期负载电流为:8A—12A。铜芯导线截面积越小,单位面积的电流强度就越大,原因是越细的导线,越容易散热。

平方电线安全载流量是15A。1平方电线(默认为铜线)的安全载流量和5平方铝线的安全载流量相当,5平方铝线的安全载流量为其截面的9倍,即5x9=15A。因此,1平方电线(铜线)的安全载流量为15A。

(1)、因为铜芯线每平方毫米截面积约可通过5-5A的额定电流,而单相220V线路中,每1KW的电流约为5A,三相(包括三相四线制的三相)电路中,每1KW功率的电流约为2A,所以可选用。

电缆载流量国家标准规范

1、国标GB4701-1992/1998规定的铜线负载电流值标准:1平方铜芯线允许长期负载电流为:6A--8A。5平方铜芯线允许长期负载电流为:8A--15A。5平方铜芯线允许长期负载电流为:16A--25A。

2、平方的铜芯电缆最大载流量为: 300x2=600安, 当然这是指理想状况下,当温度超过25度很多,则在载流量上打个九折,如果穿套管,在载流量上打个八折,如果又温度高又穿管,则在载流量上打个七折,所以载流量为420安。

3、.85);I-相线电流(A)带入数据:电机功率P=5kw,电压U=380V ;计算得,相线电流I=13A 在三相平衡电路,一般铜导线的安全载流量为5~8A/mm^2。

到此,以上就是小编对于导线载流量与导线长度对照表的问题就介绍到这了,希望介绍的几点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
