本篇目录：
- 1、避雷器要做哪些预防性试验?怎么做?
- 2、35KV避雷器的试验标准是什么?我们电厂有一个变电所,工频放电试验时不清...
- 3、避雷器试验注意事项有哪些
- 4、宝应高电氧化锌避雷器测试仪试验参数
- 5、高压氧化锌避雷器的绝缘电气试验方法
避雷器要做哪些预防性试验?怎么做?
1、试验步骤：使用直流高压发生器进行试验 先以微安表监测泄漏电流值，采用直流高压发生器升压至电流为1mA。直流高压发生器停止升压确定此时电压值，再降压至该电压的75%时，测量其泄漏电流。
2、试验器在使用前应检查试验仪器完好性，联接电缆不应有断路和短路(用万用表蜂鸣档检查)，设备无破裂等损坏。
3、防范措施：为防止避雷器密封不严，用户在使用前应进行严格的密封试验。另外，在氧化锌避雷器的运行维护过程中，尤其是雷雨过后，要加强对避雷器的检查，以便及时发现异常。
4、您好，防雷检测主要内容如下所示：检测防雷装置的有效性，接闪器、引下线、接地装置等的连通性。接地系统的有效接地电阻，要求≤10Ω。
5、由于氧化锌避雷器进行预防性试验时必须停运主设备，会影响电网的可靠运行，且有时收到运行方式的限制无法停运主设备，导致氧化锌避雷器不能按时试验。因此，进行避雷器带电测试极为必要。
6、氧化锌避雷器的试验方法：绝缘电阻；直流电压和直流泄露电；放电计数器校验。氧化锌避雷器 具有良好保护性能的避雷器。
35KV避雷器的试验标准是什么?我们电厂有一个变电所,工频放电试验时不清...
要依据避雷器产品上标注的产品标准号，再依据标准对避雷器进行检测，用其检验结果与标准对照就知道了避雷器有无问题。
对不同温度下测量的普通阀型或磁吹型避雷器电导电流进行比较时，需要将它们换算到同一温度。经验指出，温度每升高10℃，电流增大3%~5%，可参照换算。
避雷器没有交流耐压试验。所谓的工频耐压实际上是工频放电电压的范围。以10千伏阀型LA的工频放电电压范围，运行中为23－33千伏。
GB 50057-2010《建筑物避雷装置与接地装置安装规范》中规定的避雷器耐压试验标准。其中，避雷器的耐压试验应满足以下要求：额定击穿电压加20%的交流耐压试验应不发生击穿和破坏；经过上述试验后，避雷器应无可见损伤。
避雷器试验，注意选择合适的限流电阻在普通阀型避雷器(FS-10)的工频放电试验回路中，通常应选择合适的限流电阻来控制放电电流，避免避雷器因不能自行灭弧而导致间隙烧坏。其阻值的选定一般以放电电流控制在0.7A左右为宜。
)测量磁吹避雷器的交流电导电流 4)测量金属氧化物避雷器的持续电流 5)测量金属氧化物避雷器的工频参考电压或直流参考电压 6)测量FS型阀式避雷器的工频放电电压 7)检查放电记数器动作情况及避雷器基座绝缘。
避雷器试验注意事项有哪些

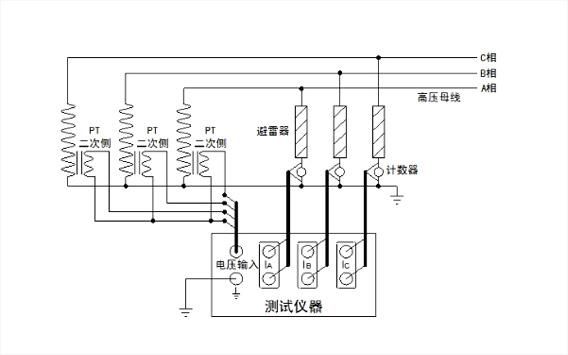

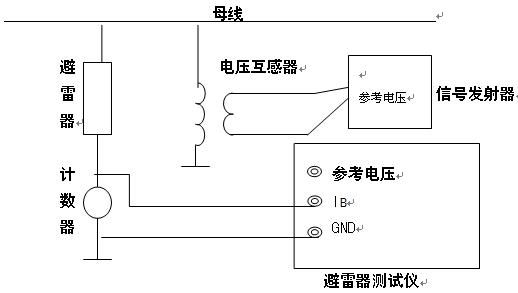

HTYB-3H氧化锌避雷器特性测试仪注意事项：从PT处或试验变压器测量端取参考电压时，应仔细检查接线以避免PT二次或试验电压短路。在联线过程中注意不要把电流和电压取样线接错。
l 本仪器不得置于潮湿和温度过高的环境中，试验完毕或人员离开必须断电。l 仪器损坏后，请立即停止使用并通知本公司，不要自行开箱修理。l 本仪器可能带电作业，因此，测试时需有人监护，以确保测试人员人身安全。
氧化锌避雷器安装前，需正确检查铭牌内容，是否符合所需系统的额定电压。避雷器固定在支架上，上端接高压线，下端需要可靠接地。为避免将避雷器用作支撑绝缘子，安装时应尽量靠近被保护设备，以达到更好的保护效果。
避雷器放电计数器检测仪使用前请先充电，为确保充电效果和延长电池使用寿命，需使用专配的充电器。空电池到充满约需3-4小时，充电器上红灯亮表示正在充电。
防雷相关以及注意事项 防雷，是指通过组成拦截、疏导最后泄放入地的一体化系统方式以防止由直击雷或雷电的电磁脉冲对建筑物本身或其内部设备造成损害的防护技术。
宝应高电氧化锌避雷器测试仪试验参数
电 流： 全电流100μA时： ±2%读数±1个字；电 压： 基准电压信号30V时： ±2%读数±1个字。无线测量精度： 5 ● 测量参数：泄漏电流全电流波形、基波有效值、峰值。
绝缘电阻测量。直流1mA电压（U1mA）及0.75U1mA下的泄露电流测试。运行电压下的交流泄露电流的测试。工频参考电流下的工频参考电压的测试。底座绝缘电阻的测量。
直流1mA下电压及75%该电压下泄漏电流的测量 该项试验有利于检查氧化锌避雷器直流参考电压及氧化锌避雷器在正常运行中的荷电率，对确定阀片片数，判断额定电压选择是否合理及老化状态都有十分重要的作用。
高压氧化锌避雷器的绝缘电气试验方法
1、氧化锌避雷器的试验方法：绝缘电阻；直流电压和直流泄露电；放电计数器校验。氧化锌避雷器 具有良好保护性能的避雷器。
2、绝缘电阻测量。直流1mA电压（U1mA）及0.75U1mA下的泄露电流测试。运行电压下的交流泄露电流的测试。工频参考电流下的工频参考电压的测试。底座绝缘电阻的测量。
3、氧化锌避雷器测试仪怎么使用将仪器的接地端可靠的接地并接通电源，打开电源开关显示屏显示为：显示接线方式、设置PT变比值、开始测量数据、查看历史数据、点击“确认”键屏幕进入显示接线方式。
4、输入电流和电压经过数字滤波后，取出基波，然后用投影法计算阻性电流基波Ir1p=Ix1p.cosφ的峰值。由于基波值稳定，Ir1p被广泛用于衡量避雷器的性能。
到此，以上就是小编对于避雷器在线监测仪接线图的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
